大尺寸可调式搭扣拉锁快锁结构

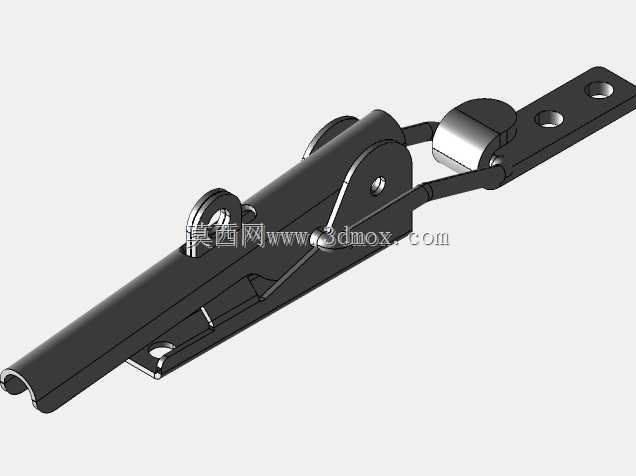

　　这类大规格搭扣式拉锁，多应用在需要频繁开合、且对锁紧可靠性有一定要求的工业场景，比如户外设备检修门、小型工装夹具的快开盖板、物流周转箱的侧盖、发电机组的外罩门板，还有部分农用机械的侧护板固定，相比普通小搭扣，它的锁紧行程更长，能适配带密封胶条的门板结构，在胶条产生3-5mm压缩量的情况下依然能保持稳定的锁紧力，不会因为运输振动、温度变化导致胶条应力松弛后出现松脱。从结构设计来看，这款拉锁采用了杠杆式锁紧原理，锁体主体为冲压成型的长槽结构，内部的联动压杆通过转轴与锁钩端连接，当扳动锁体尾部的操作端向下扣合时，压杆会带动锁钩端产生向后的拉紧位移，最终通过锁体上的安装孔位与底座的固定孔形成过死点的锁紧状态，

　　这种结构的优势在于操作时不需要额外工具，徒手就能完成开合，而且过死点之后的自锁特性，能避免设备运行过程中受振动冲击自行弹开。安装边界上，锁体的固定端采用双孔位设计，两个安装孔的中心距预留了足够的调整余量，安装时可以根据门板与门框的实际间隙，微调锁扣底座的固定位置，补偿钣金焊接、折弯产生的形位公差，不需要在装配时反复修配安装孔。锁钩端的挂接片同样采用双孔固定，能适配不同厚度的门框型材，从1.5mm的薄钣金到5mm的钢板门框都能可靠固定。设计时特意在锁体的操作端做了卷边处理，避免操作人员徒手开合时被冲压锐边割伤，同时卷边结构也提升了锁体尾部的结构强度，长期反复扳动不会出现尾部变形张开的问题。锁体内部的转轴采用铆接工艺，没有额外的紧固件，

　　避免长期使用后螺丝松动脱落导致锁具失效，所有活动部件的配合间隙都控制在0.2-0.3mm，既保证扳动时没有卡滞感，也不会因为间隙过大出现锁紧后旷量晃动的问题。在实际选型时，这类大拉锁单只的静态锁紧拉力能达到800N以上，单扇门板上对称安装两只就能满足大部分户外设备的防风、防意外开启要求，相比螺栓紧固的结构，能把门板开合的操作时间从几分钟缩短到几秒钟，大幅提升设备检修、物料存取的效率。针对有密封要求的箱体，这款拉锁的拉紧行程可以覆盖6-8mm的胶条压缩量，能保证箱体达到IP54以上的防护等级，避免雨水、粉尘进入箱体内部损坏元器件。
