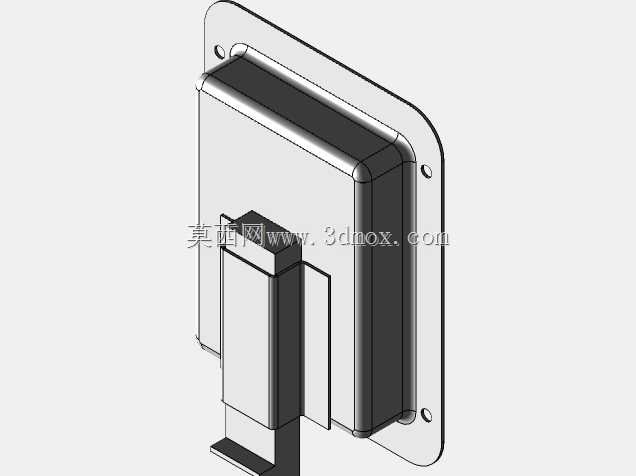

嵌入式拨杆式门柜抽屉把手锁结构

　　这类嵌入式拨杆把手锁，多应用在工业机柜、设备检修门、工具箱抽屉、户外通讯柜这类需要频繁启闭、同时要求锁具不突出安装面避免磕碰的场景里。日常使用中，外露式锁具容易在设备转运、人员操作通行时被剐蹭变形，甚至勾挂线缆、工装引发安全隐患，嵌入式安装的结构刚好能规避这类问题，锁体整体沉入门板或抽屉面板的安装槽内，仅保留操作拨杆的活动空间，安装完成后锁具外表面与安装面基本齐平，适配各类需要平整外表面的设备外装需求。从功能逻辑上看，这款锁通过扳动外露的拨杆把手，带动内部的锁舌做伸缩运动，实现门板与柜体框架的扣合或脱开，锁舌的行程设计适配常见的1-2mm门板安装间隙，扣合后能提供足够的锁紧力，避免设备运行过程中因为振动导致门体自行松脱，

　　同时拨杆的操作力矩经过匹配，不需要额外借助钥匙或者工具，徒手就能完成启闭操作，适合需要频繁开关检修的设备舱门使用。设计层面上，锁体的安装法兰做了圆角处理，避免安装时锐边划伤安装人员，法兰上预留的四个安装孔位对应标准的嵌入式锁具安装孔距，不需要现场重新打孔适配，能直接替换同规格的老旧锁具，降低设备维护的改造成本。锁体的主体外壳采用弯折成型的结构，内部预留了拨杆与锁舌的传动间隙，拨杆的转轴位置做了限位结构，扳动到开启和锁紧两个极限位置时都有明确的到位手感，避免操作时因为扳动角度不到位导致锁舌没有完全伸出或收回。安装边界方面，这款锁需要在门板上开出对应尺寸的矩形安装沉槽，沉槽深度匹配锁体的嵌入深度，安装时法兰面贴合门板外表面，

　　通过螺丝从正面或者背面锁紧固定，锁舌伸出方向可根据门体的开合方向调整，适配左开、右开、上开、下开等不同的门体安装形式，锁舌的扣合位置对应柜体上的锁扣挡片，安装时只需要保证锁舌伸出时能完全扣住挡片，收回时完全脱离挡片的活动范围即可，不需要复杂的对位调整。日常使用中，这类锁具不需要额外的润滑维护，结构件之间的传动间隙足够容纳少量的灰尘与杂物，在车间多尘、户外轻微淋雨的场景下也能保持稳定的操作手感，不会因为少量积尘出现拨杆卡滞的问题。
