弹簧加载式插销锁闩结构设计

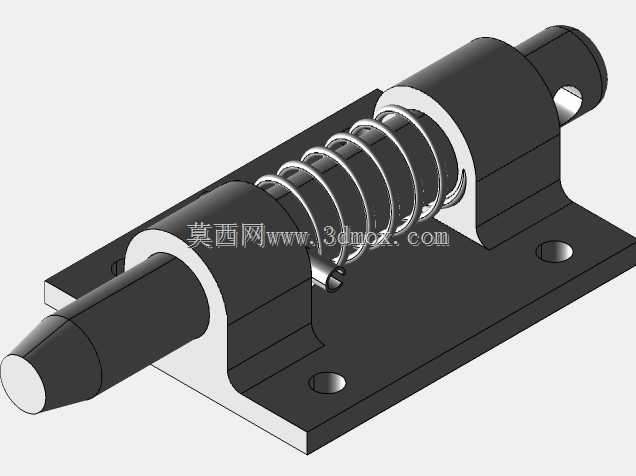

　　这类弹簧加载锁闩常被应用在工业设备检修门、小型机柜侧盖、工装夹具快换工位、物流周转箱侧门等需要频繁开合且要求快速锁定的场景中，日常使用时无需额外工具，靠手动抽拉即可完成解锁与锁止动作，相比传统螺栓紧固的连接方式，开合效率能提升数倍，也能避免零散紧固件丢失的问题。从结构设计逻辑来看，整个锁闩采用底座一体式安装结构，底座上预留两个沉头安装孔，安装时可直接通过内六角螺栓将整个组件固定在安装基体上，安装孔的间距经过适配，既保证锁体固定后的结构强度，也不会因为孔距过小导致安装时基体出现开裂问题，锁销的伸出长度经过匹配常规门板与门框的配合间隙，伸出段做了锥头导向处理，即便门板与门框存在小幅对位偏差，锁销也能顺利插入锁孔完成锁定，

　　不会出现卡滞顶死的情况。锁体内部的弹簧套在锁销中段，弹簧两端分别抵靠在锁销的轴肩和底座的支撑端面上，常态下弹簧保持预压缩状态，持续给锁销提供向外的顶推力，保证锁销不会因为设备运行的振动自行回缩脱出，手动拉动锁销尾部的拉环时，弹簧进一步压缩，锁销回缩即可完成解锁，松开拉环后锁销在弹簧力作用下自动复位锁止。整个锁体的支撑座采用一体铣削成型的结构，两个支撑耳对锁销形成两点支撑，相比单支撑的结构，能大幅降低锁销伸缩过程中的径向晃动量，延长锁具的整体使用寿命，锁销尾部设置的横向销孔可穿装拉环或者限位销，既可以作为手动抽拉的受力点，也能限制锁销的最大伸出行程，避免弹簧弹出导致零件散落。在安装边界上，整个锁体的厚度方向尺寸控制得较为紧凑，

　　安装后不会在门板外侧突出过多，避免人员通行时发生磕碰，底座的安装面做了平面度处理，和安装基体贴合后不会出现缝隙，长期使用也不会因为积尘进入弹簧配合间隙导致伸缩卡涩，锁销的表面做了硬化处理，耐磨性能优异，即便每天进行上百次开合操作，也不会出现明显的磨损松旷。在实际选型应用时，可根据门板的厚度、需要的锁止力大小匹配对应弹簧刚度的型号，针对有防水要求的户外使用场景，还可在支撑耳和锁销的配合位置加装防尘密封圈，避免雨水和灰尘进入锁体内部，保证户外环境下长期使用的可靠性。
