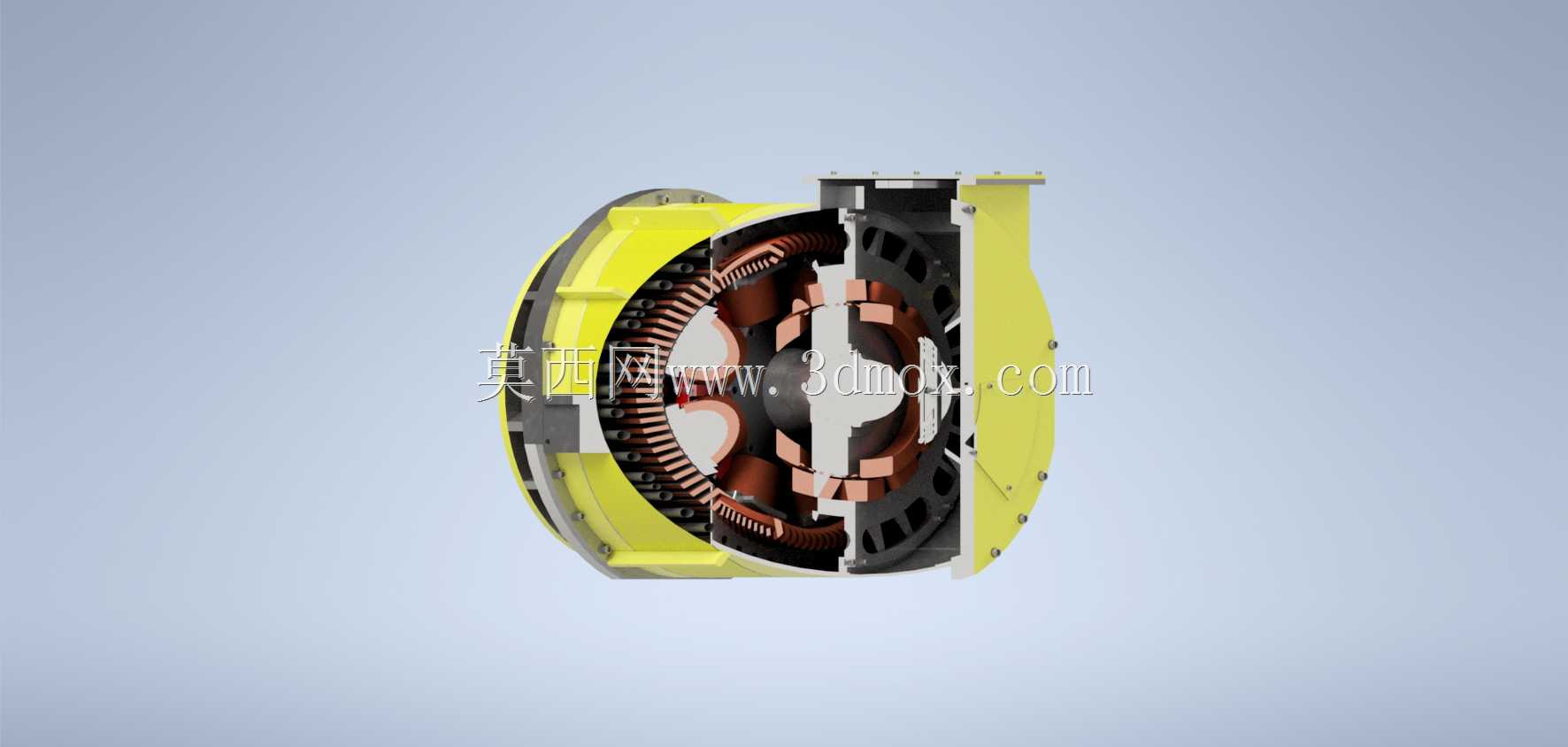

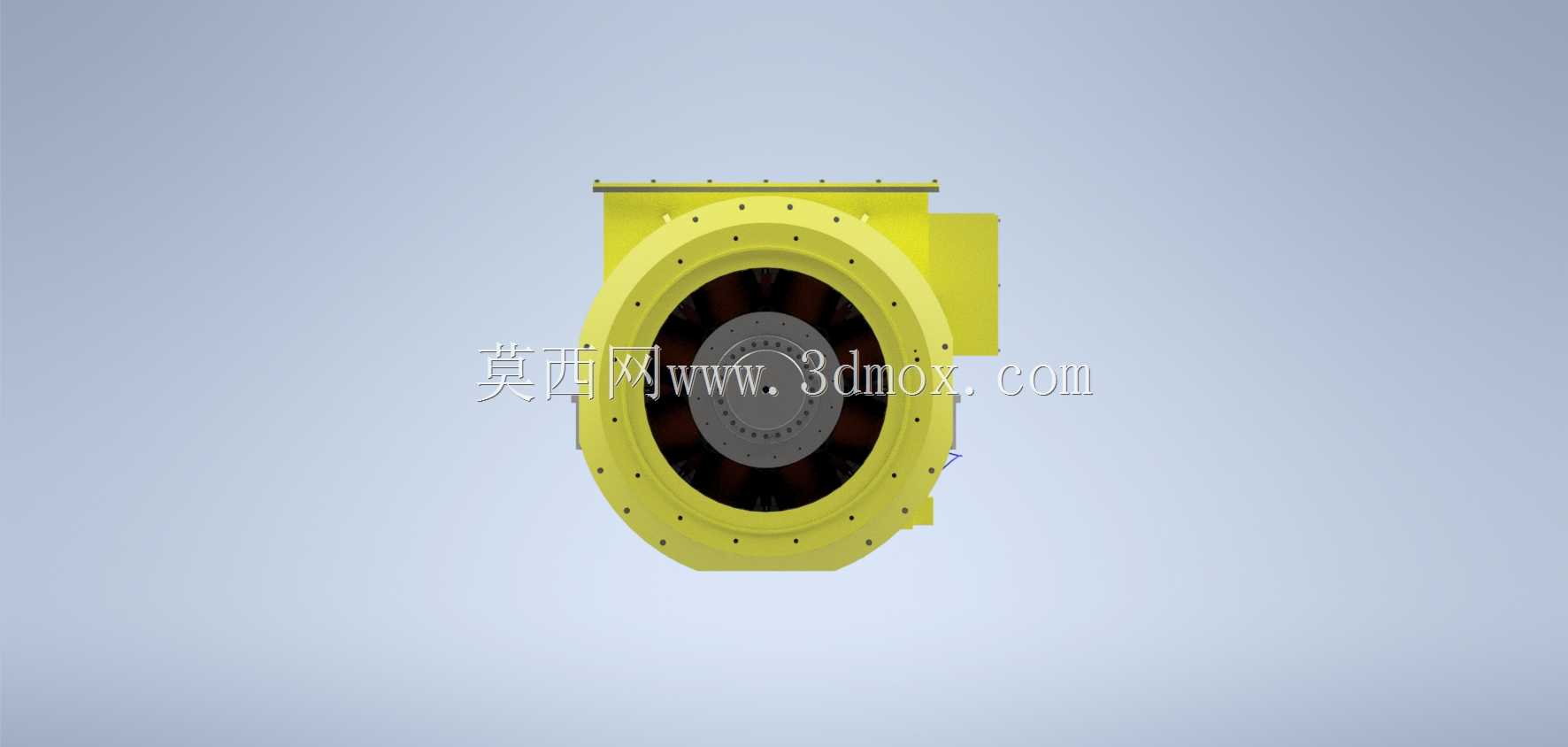

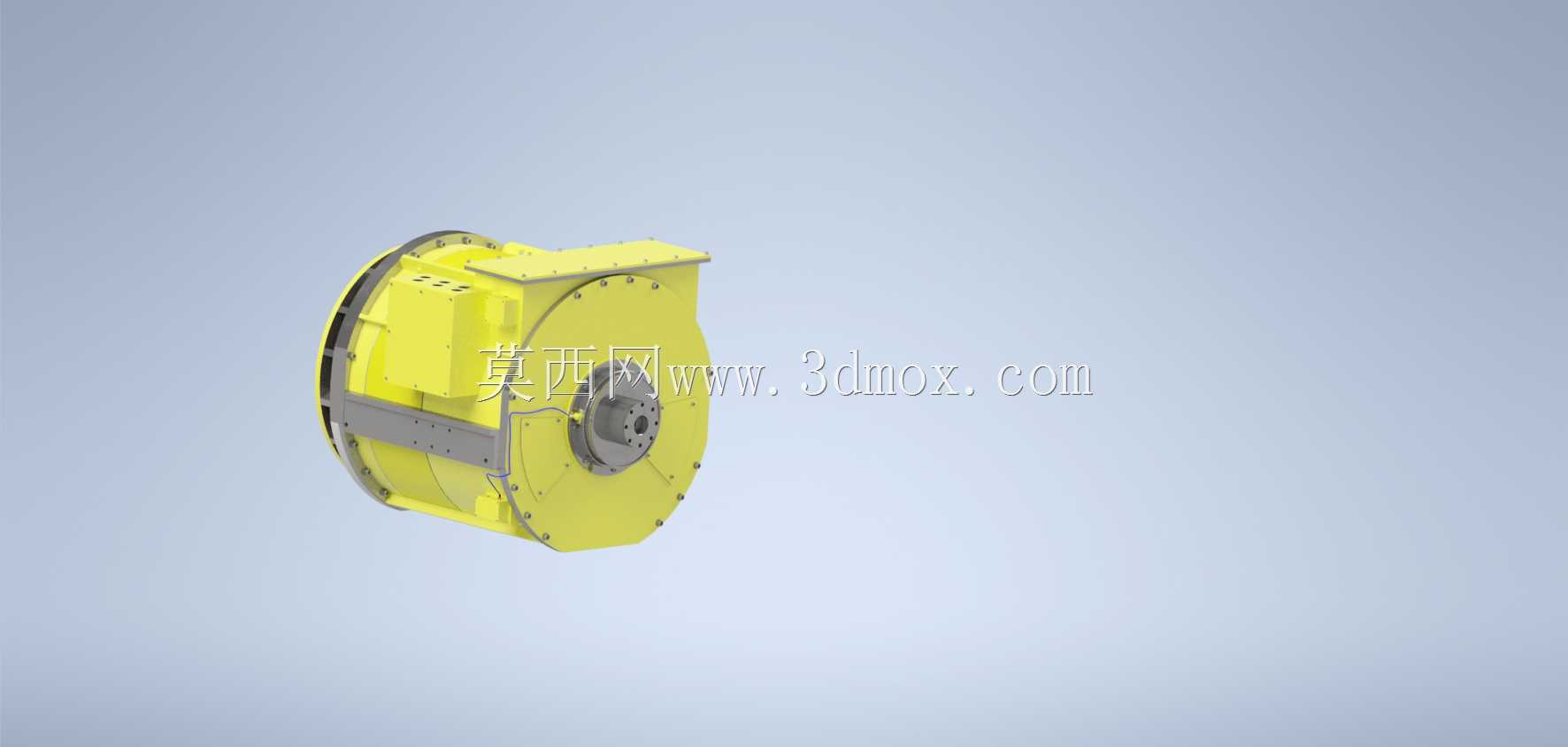

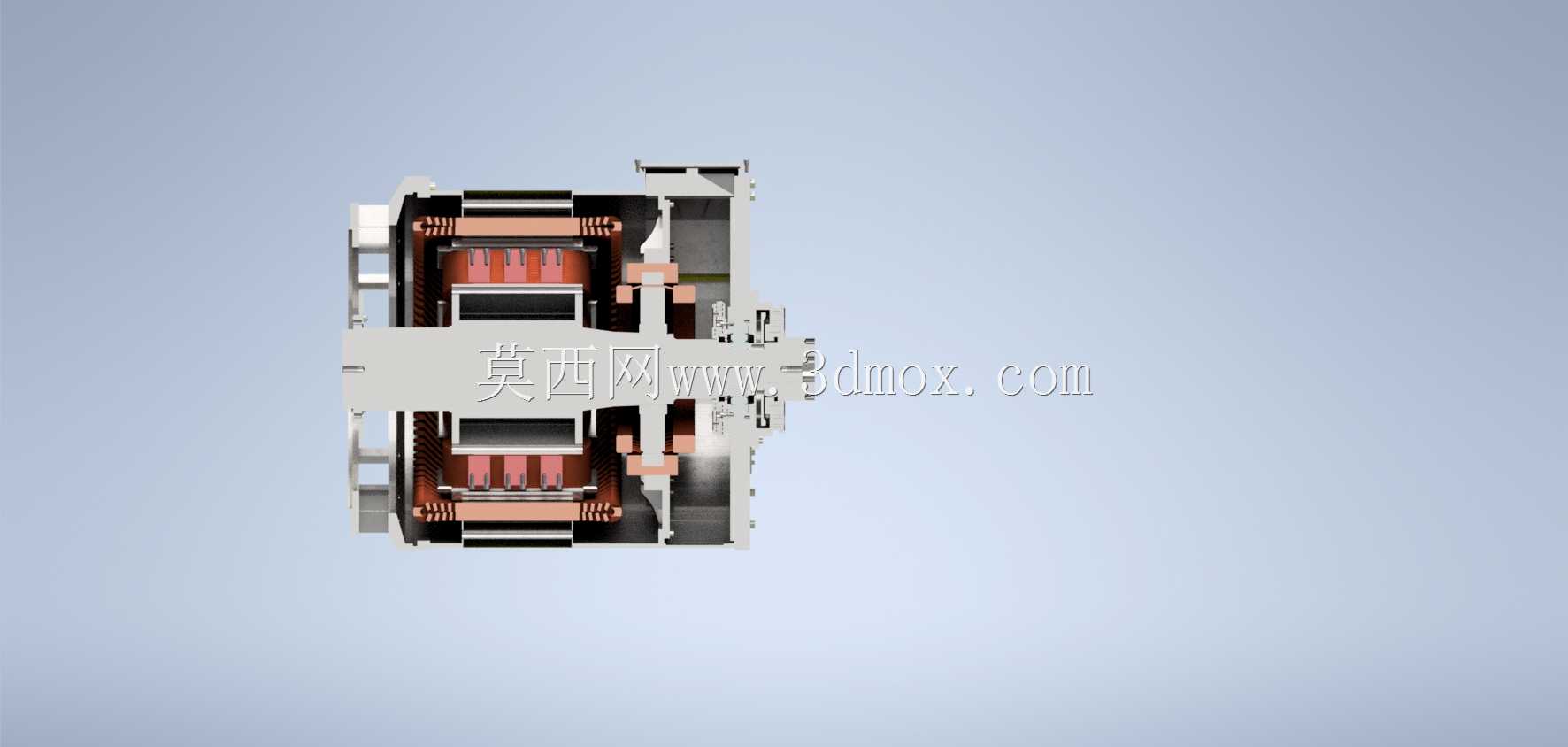

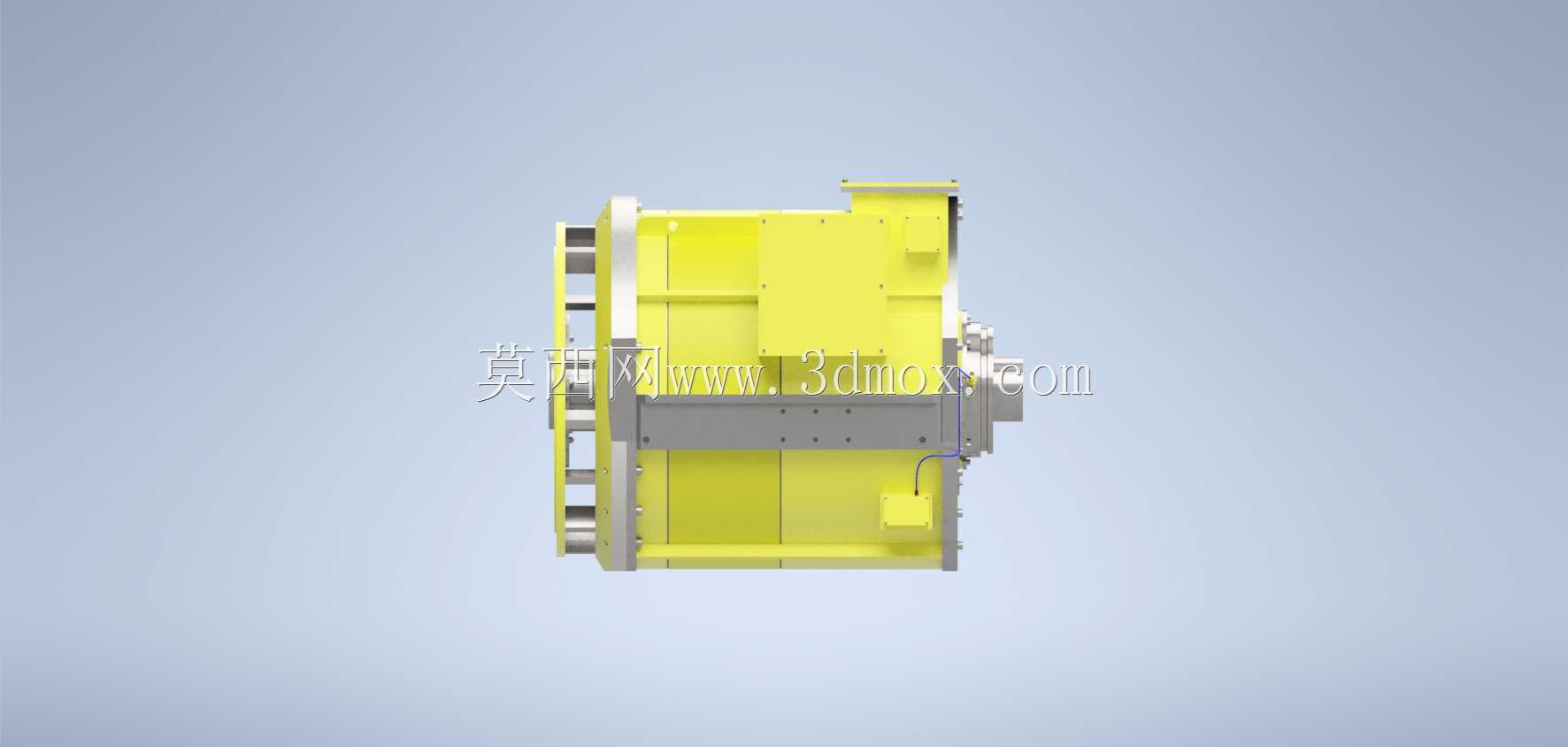

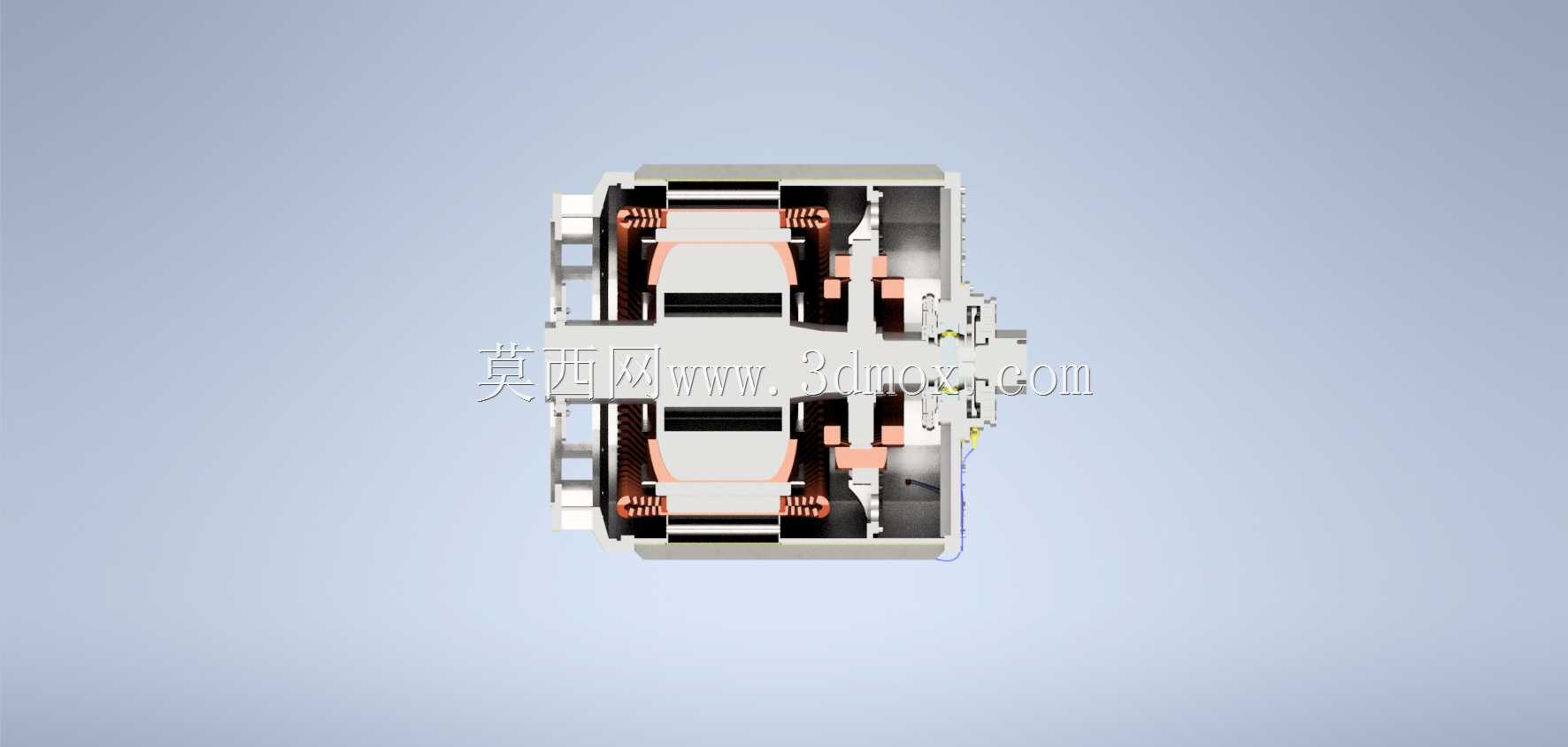

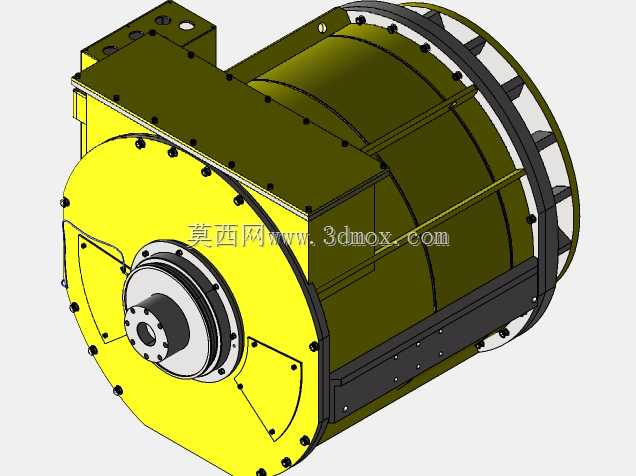

高细节工业交流电机三维结构

　　这款交流电机的三维结构还原度覆盖了从外部壳体到内部安装配合面的全部细节，在做产线动力单元选型匹配时，可直接调用模型核对安装孔位、输出轴对接尺寸，省去反复核对二维图纸公差的冗余步骤。从实际应用场景来看，这类电机常配套在输送设备、小型机床、通用工业风机这类需要稳定持续动力输出的设备上，模型里预留的接线盒安装位、壳体散热筋结构、端盖紧固螺栓点位，都完全按照量产工业电机的实际布局还原，做设备总装时可以直接匹配周边的走线槽、防护罩、传动联轴器的安装空间，不会出现三维装配时的干涉问题。设计思路上，模型优先还原了电机的安装边界尺寸，包括底座安装孔的孔距、输出轴的轴径与伸出长度、壳体最大外轮廓尺寸，这些都是设备布局时最先需要确认的硬参数，

　　其次才是外观细节的刻画，比如壳体表面的铸造圆角、端盖的密封槽结构、吊环安装位的螺纹深度，都做了对应还原，方便做结构受力分析或者工装夹具设计时直接提取特征。在做产线布局规划时，这类高精度电机模型可以直接导入总装文件，核对电机与周边传动部件的中心高是否匹配，检修空间是否预留充足，接线侧的操作空间是否满足电工接线作业的最小距离要求，不用等拿到实物样机再调整布局，能大幅缩短前期设计的迭代周期。模型的壳体散热筋布局也按照实际风冷散热的走向做了还原，做热仿真分析时可以直接提取散热面特征，不用重新建模简化，端盖与壳体的配合止口尺寸也做了精准还原，做密封结构设计或者轴承选型匹配时，可以直接测量配合公差，核对轴承安装位的轴肩尺寸是否符合选型要求。

　　输出轴侧的键槽结构、轴端螺纹孔都做了细节还原，配套联轴器、带轮这类传动件时，可以直接匹配对应的安装尺寸，避免出现轴孔配合不匹配、键槽位置错位的问题。底座的安装面做了平面度的特征还原，做设备机架设计时，可以直接对应机架的安装面加工要求，预留调整垫片的安装空间，保证电机安装后的水平度符合传动要求。
