方形法兰安装步进电动机三维结构设计

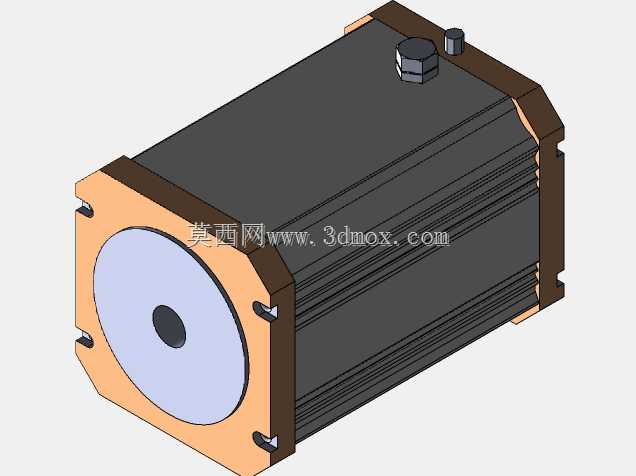

　　这款方形法兰安装的电动机，核心适配自动化产线的点位驱动场景，在3C电子装配线的送料模组、包装机械的分度转盘、小型数控设备的进给轴上都能见到这类结构的应用，区别于圆形机座的电机，方形法兰的安装基准面更易贴合设备安装板，打表找正的时候不需要额外加工弧形定位槽，对装配钳工的操作友好度更高。从结构设计逻辑来看，机座部分采用带轴向散热筋的铝合金挤压型材，筋条的高度和间距经过热仿真校核，在电机额定负载连续运行时，能通过增加散热表面积把绕组温升控制在绝缘等级允许的范围内，同时铝合金材质的重量只有同功率铸铁机座的三分之一，能降低移动模组的惯量负载，提升设备动态响应速度。前端盖采用压铸铝合金成型，四个角预留的安装沉孔位置公差控制在±0.02mm，

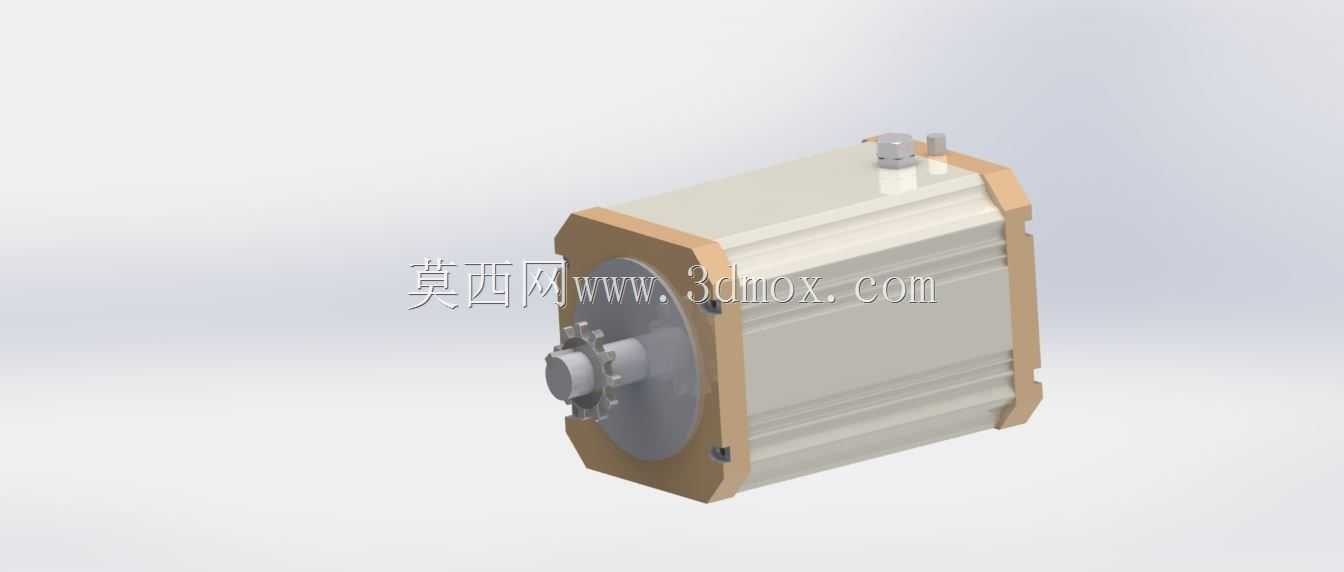

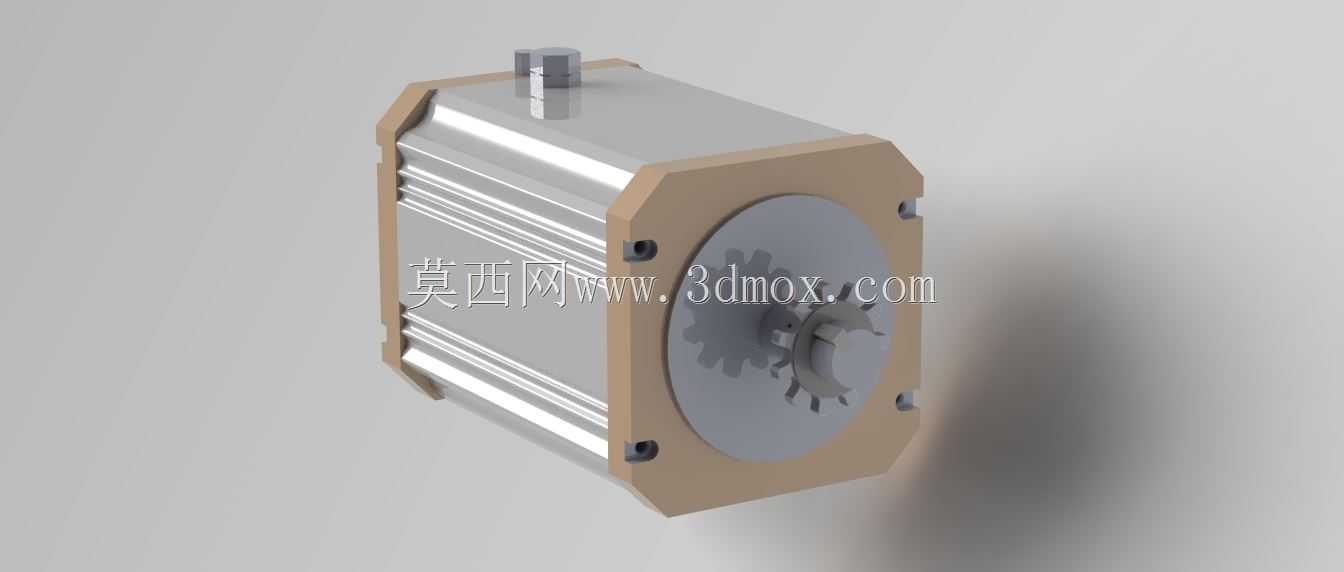

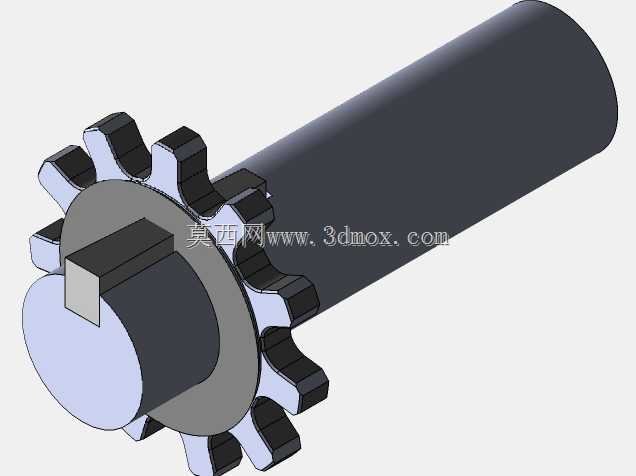

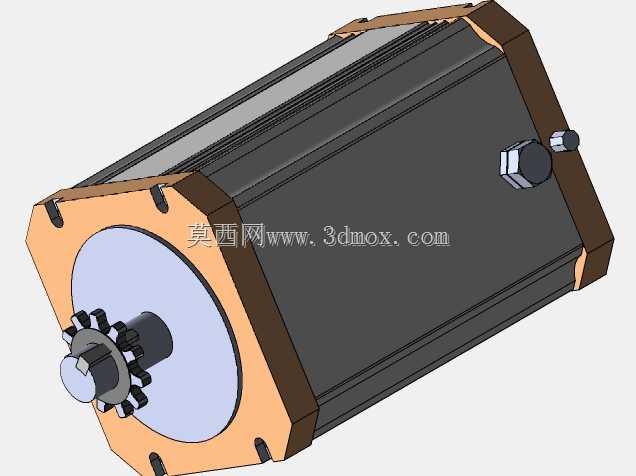

　　和机座配合的止口采用H7/h6的间隙配合，装配时能保证定子和转子的同轴度，避免扫膛问题出现，输出轴端的齿轮结构是直接集成在轴伸端的，省去了额外加装联轴器或者齿轮的装配步骤，适配那些对安装空间有严格限制的紧凑传动场景，比如小型桌面机械手的关节驱动、自动点胶机的Z轴升降驱动。安装边界方面，法兰端面到机座尾部的总长度控制在适配60mm安装孔距的标准尺寸范围内，四个安装孔的中心距和市面上主流的60系列步进电机完全通用，设备升级替换的时候不需要重新加工安装板，轴伸的直径和键槽尺寸也符合通用传动标准，能直接和同步轮、齿轮、联轴器等标准传动件配合。设计过程中特意把接线盒的位置预留到了机座侧面而非尾部，这样在电机尾部加装编码器或者刹车模块的时候，

　　不会和接线插头产生干涉，给后续功能扩展留足了空间，机座表面的阳极氧化层不仅能提升耐腐蚀性能，在洁净车间使用的时候也不会产生掉漆掉屑的问题，符合电子制造、食品包装这类对生产环境洁净度有要求的行业使用标准。实际选型的时候，这类电机的输出扭矩覆盖0.6N·m到3N·m的区间，能满足大部分中低负载的直线传动和旋转分度需求，和驱动器配合的时候能实现最高3000转的运行转速，低速运行时的扭矩波动控制在5%以内，不会出现明显的爬行现象，在做三维建模的时候，所有的安装孔位、配合止口、轴伸尺寸都严格按照实物测绘的尺寸1:1还原，结构工程师在做设备整体装配的时候，可以直接调用这个模型做干涉检查，不需要反复核对二维图纸的尺寸，能大幅缩短设备设计阶段的周期，避免因为尺寸匹配问题导致的加工返工。
