汽车单入双出Y型排气尾管结构

　　这套Y形排气尾件主要面向乘用车后段排气改装与小批量配套场景，常见于直列或V型布局车型的尾段出气端，把单路排气气流平顺分流为左右两路，从车尾两侧对称排出，既满足双出尾喉的外观布置需求，也兼顾排气背压与流道走向的工程约束。现场装车时，这类尾件通常布置在后保险杠内侧、后副车架后方的空余空间里，上游对接消音器出口或中段排气管，下游两个管口分别对准保险杠左右预留的排气装饰孔，周边要避开后防撞梁、燃油管路、制动软管以及后备箱底板的隔热区域，防止高温排气长期烘烤周边塑料件与线束。

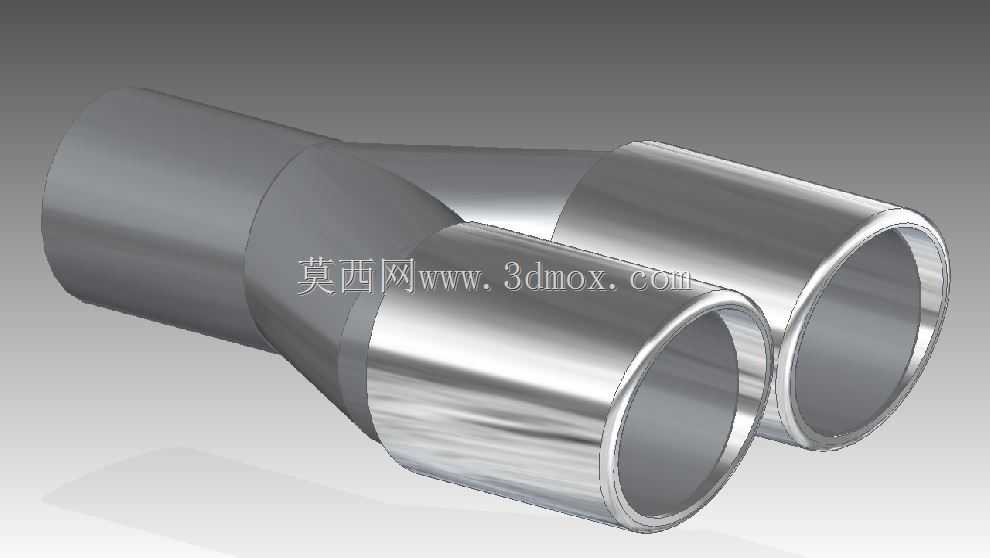

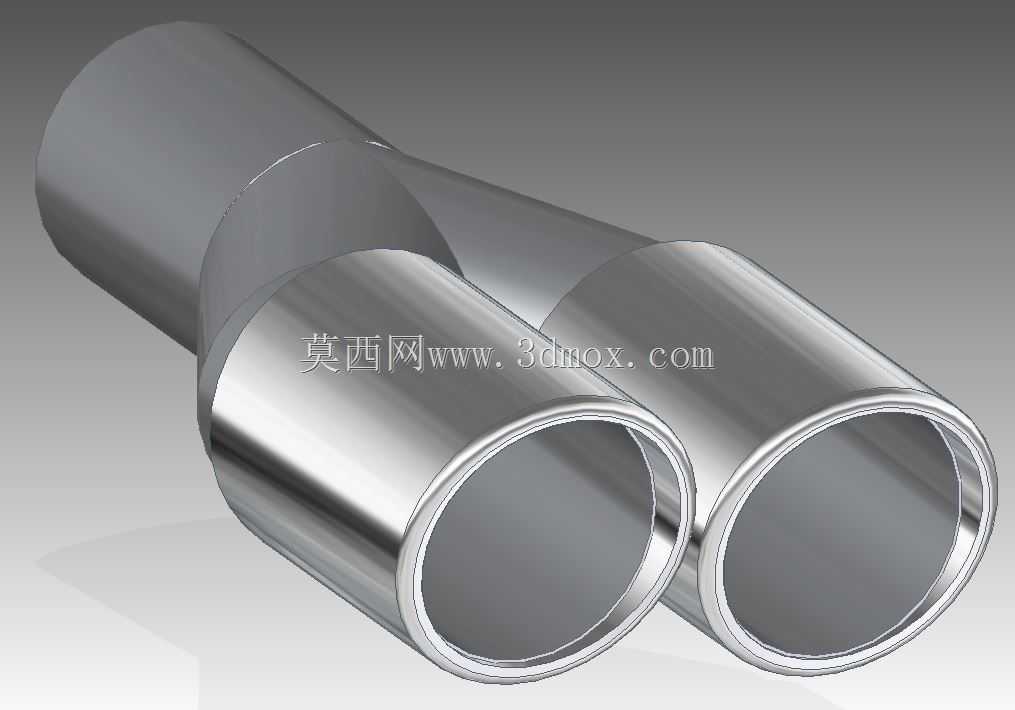

　　从结构功能上看，单入口段采用53mm口径的圆管，能够直接匹配多数家用性能车常见的中段排气管外径，焊接或卡箍对接都有足够的搭接长度。管身进入分流区后通过平滑的Y形岔腔把气流一分为二，两个出口保持等长、等径、平行布置，这种对称流道设计可以让两路排气的阻力基本一致，避免两侧出气不均带来的怠速抖动或排气声浪偏置。出口端做了略微扩口的卷边处理，一方面增强尾口的刚性，减少薄壁管长期受热振动产生的管口变形，另一方面也方便装饰尾喉的套入与固定。

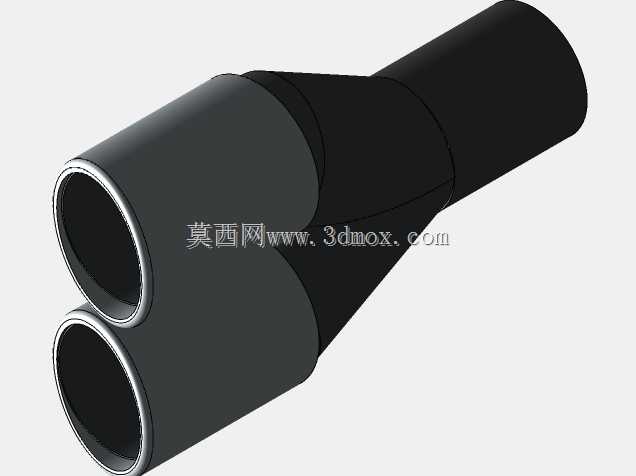

　　建模时优先围绕中心线展开：先依据车尾布置空间确定单入口轴线与双出口轴线的相对位置，再用样条曲线搭出Y形分流的中心轨迹，保证岔口处过渡圆角连续，避免出现急剧折角造成的局部涡流。管壁按不锈钢薄壁管实际工艺取均匀厚度，分流交汇区域通过放样融合成型，内外表面都保持光顺，这与真实制管厂采用弯管焊接或整体砂型铸造再抛光的工艺思路相吻合。出口段的双层翻边结构单独做出台阶，方便后期在工程图里标注焊接坡口与装配间隙。

　　安装边界方面，需要重点校核三个方向的包络：轴向沿车尾长度方向要预留消音器到保险杠的距离，径向保证双管中心距与保险杠开孔一致，竖直方向则要让管口下沿高于车辆最低离地间隙，同时上沿与保险杠蒙皮保留足够的隔热空气层。悬置点一般在单入口管身和分叉背部各设一处吊耳焊接位，通过橡胶吊耳与车身底盘连接，抑制排气系统的振动传递。现场维修拆装时，上游卡箍松开后即可整体取下尾件，双出口同步抽出，不需要拆解后悬架，售后可达性较好。

　　在流道与噪声层面，Y形对称分流能在一定程度上打乱排气脉冲的周期性叠加，让尾口声浪更浑厚，减少单管直冲带来的高频尖锐噪声；同时双出口总流通面积大于单入口，高转速下排气抽气效应更顺畅，对动力后段响应有正向帮助。设计过程中还要反复核对管口朝向，略微向下倾斜的出口角度可以避免雨天倒车时积水直接灌入消音器，也能减少怠速时排气卷吸后保险杠表面灰尘造成的黑印。整体结构兼顾了外观展示、气流组织、热防护与装配维修多方面的实际诉求，是排气尾段改装设计中比较典型的一类分叉管件方案。
