管道轴类工件中心定位钻孔探测器

　　在现场管道安装、小型轴件二次加工的场景里，找正圆形截面的中心始终是一线加工人员绕不开的操作环节，传统的划线找正方式需要借助角尺、划规多次测量取中，不仅耗时久，在现场作业面不平整、工件无法稳定装夹的工况下，找正精度很容易受人为操作影响出现偏差，后续钻孔一旦偏斜，轻则需要扩孔修正，重则导致工件报废，甚至影响整段管线的安装同轴度。这款管中心探测定位装置，就是针对这类现场加工的痛点设计的便携式定位工装，不需要复杂的装夹固定，就能快速完成圆形管材、轴件的中心定位，为钻孔作业提供精准的位置基准。

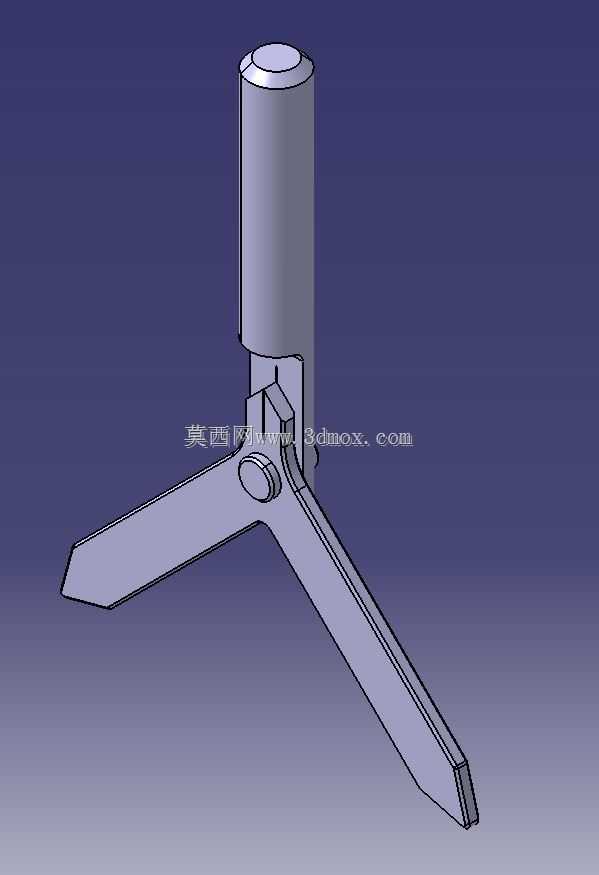

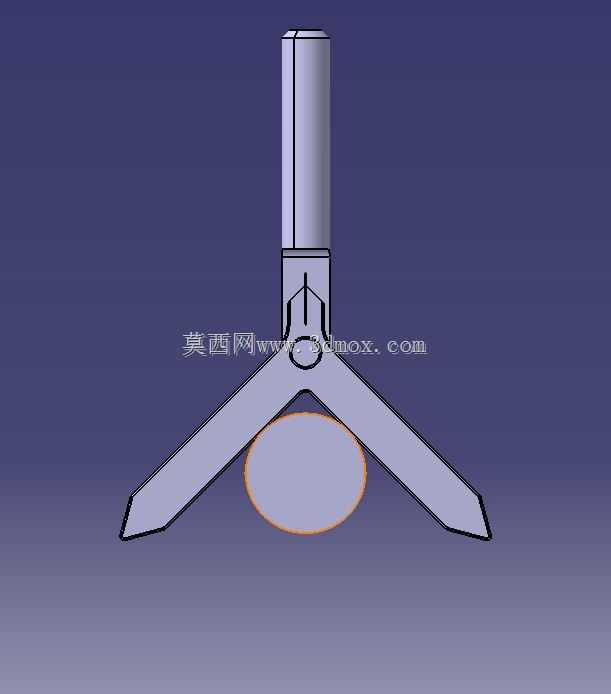

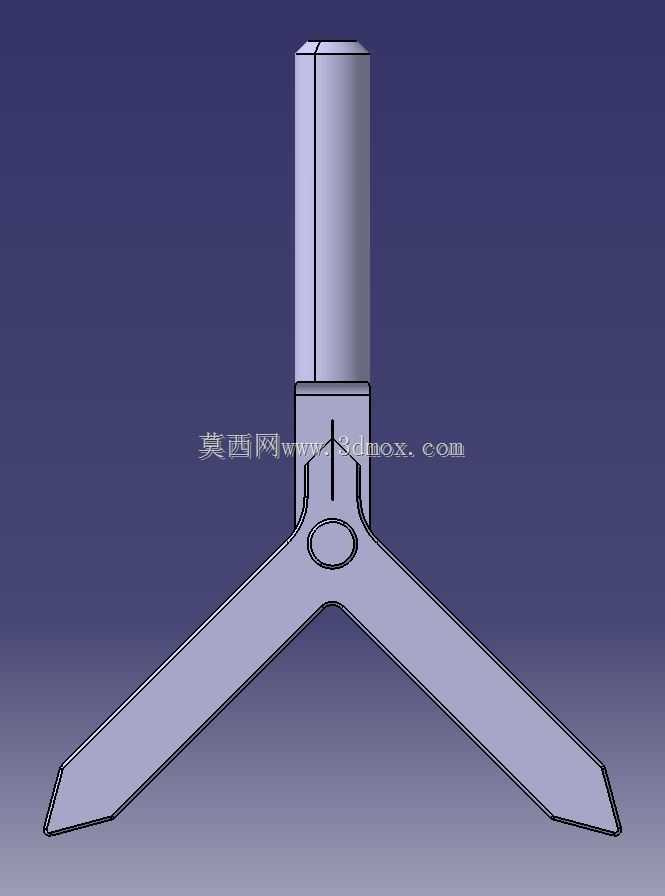

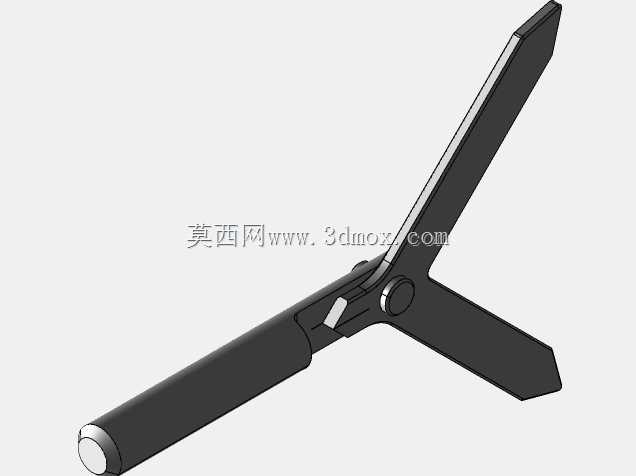

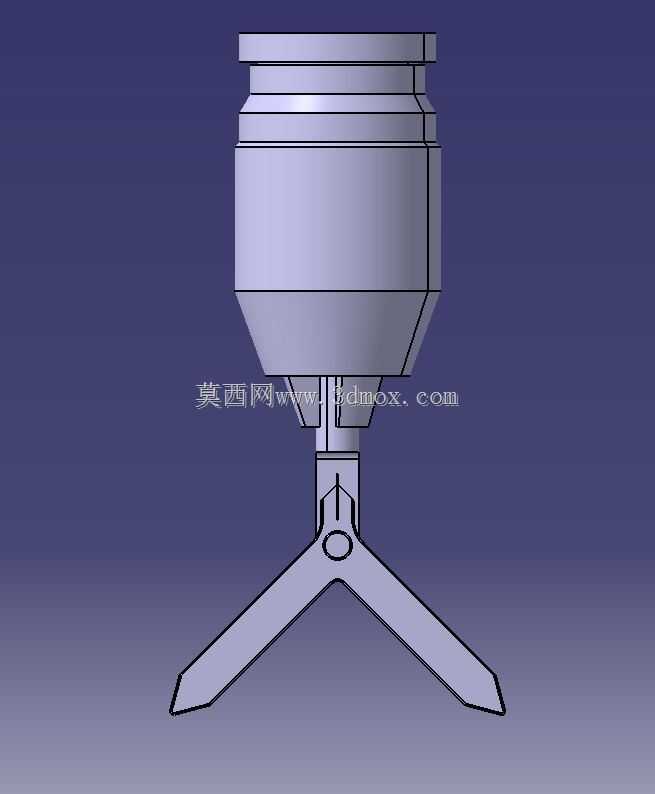

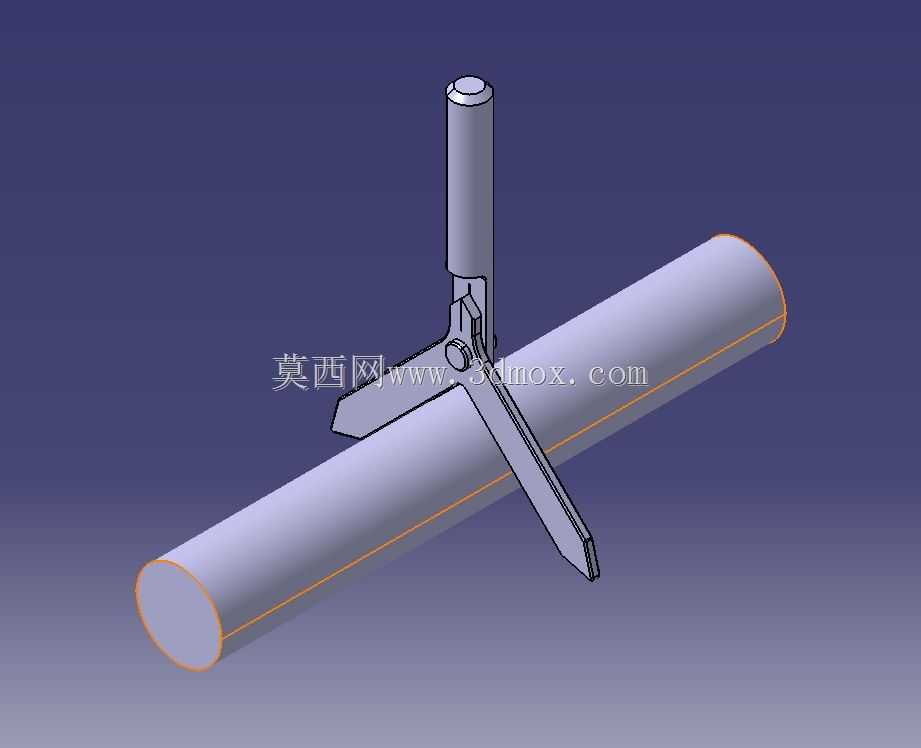

　　从结构设计来看，装置整体分为上部的基准定位座和下部的对中支撑结构两部分，上部的圆柱定位座中心预留有标准钻套安装孔，钻孔时钻头可以直接穿过该孔进给，从根源上避免钻孔过程中钻头滑移偏斜的问题，定位座的外圆做了多道环形槽设计，一方面可以减轻整体重量，方便现场手持携带作业，另一方面也能增加手指握持的摩擦力，作业时按压定位更加稳定，不会出现打滑移位的情况。下部的对中支撑采用对称双支脚结构，两个支脚的夹角经过精确计算，当支脚抵靠在圆形管材或轴件的外圆柱面时，上部定位座的中心孔轴线会自动与工件的圆心重合，不需要额外的测量调整，只要将两个支脚贴紧工件外壁，就能完成中心定位，操作门槛极低，即使是没有丰富划线经验的作业人员，也能快速完成找正操作。

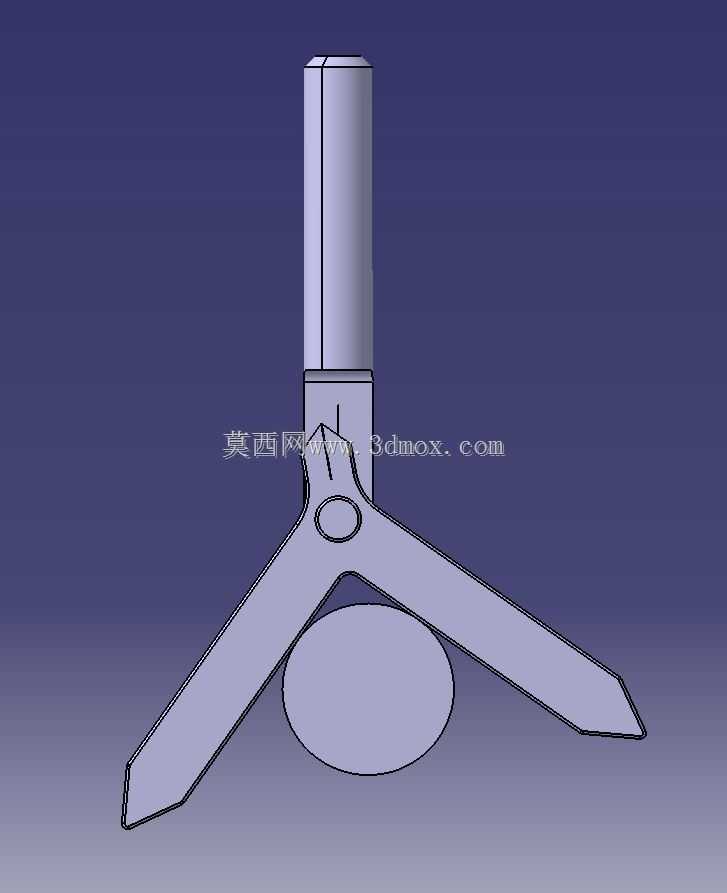

　　设计过程中，针对不同直径的工件适配性做了充分考量，支脚的张开角度预留了足够的适配范围，可以覆盖常规现场作业中常见的小直径管材、圆轴类工件的找正需求，不需要针对不同管径更换对应的定位配件，单台装置就能适配多种规格的圆形截面工件，减少了现场携带多套工装的负担。支脚的末端做了窄边收口设计，即使是管径较小的工件，支脚也能稳定抵靠在工件外壁，不会出现支脚跨度过大无法贴合的问题，定位座与支脚的连接部位做了加强筋结构，避免作业时按压用力过大导致支脚变形，影响长期使用的定位精度。

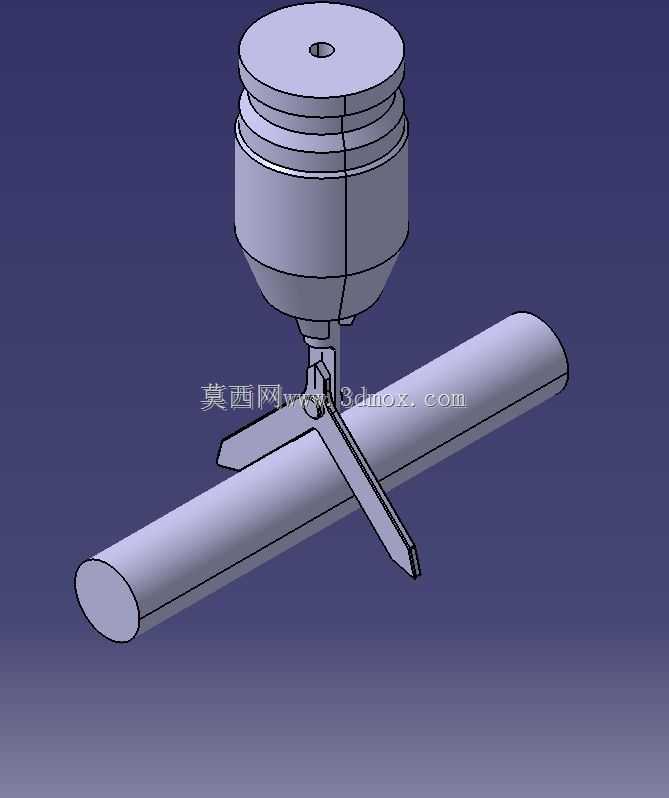

　　从安装使用的边界条件来看，这款装置不需要额外的固定结构，作业时只需要一只手将装置按压在工件需要钻孔的位置，确认两个支脚完全贴紧工件外圆，另一只手操作手电钻等钻孔工具，将钻头对准上部的中心孔直接进给即可，整个找正加钻孔的过程只需要十几秒就能完成，相比传统划线找正的方式效率提升数倍。装置整体采用硬质金属材质制作，钻套部位做了淬火硬化处理，长期与钻头接触也不会出现磨损扩孔的问题，能长期保持定位孔的尺寸精度，即使在高空管线作业、狭小空间内的轴件加工等不方便开展划线作业的场景下，也能快速完成中心定位作业，不需要携带笨重的划线平台、高度尺等工具，大幅降低了现场加工作业的准备成本。

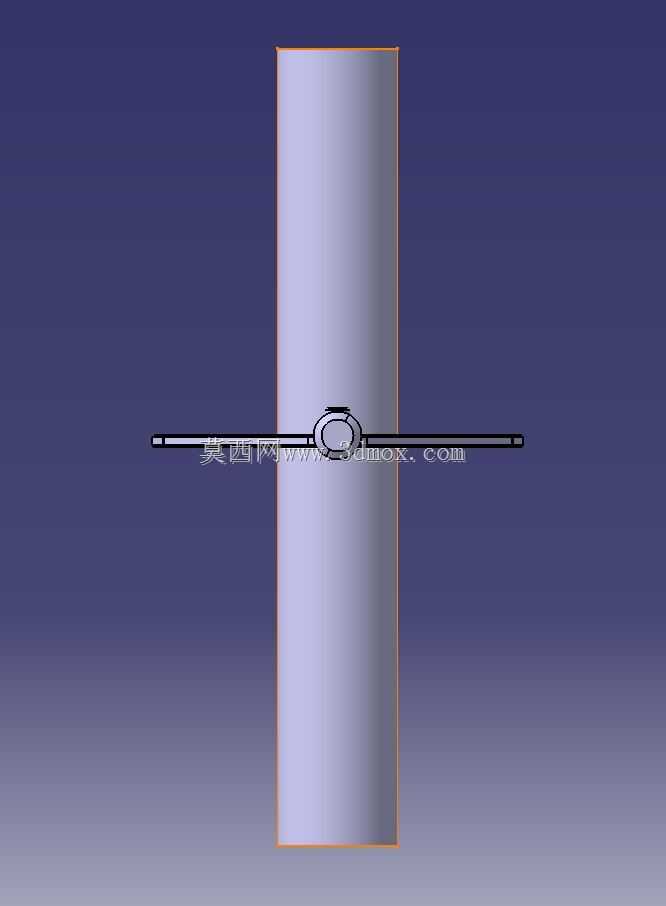

　　在实际的管线安装现场，经常会遇到已铺设完成的管道需要在管壁钻孔接支管的情况，这类工况下管道无法移动到加工车间作业，传统的找正方式很难在悬空的管道上完成精准划线，这款定位装置可以直接贴靠在管道外壁，不需要工件处于水平或固定状态，只要支脚贴合管壁就能保证中心定位的准确性，完美适配这类现场抢修、改造类的加工作业需求。针对小型圆轴类零件的端面钻孔作业，这款装置同样适用，将支脚抵靠在轴的外圆柱面，中心孔就会对准轴的端面中心，不需要在轴端打样冲眼，就能直接钻孔，避免样冲眼打偏导致的钻孔位置误差。结构上没有复杂的活动调节部件，日常使用不需要特殊维护，即使在有粉尘、切削液的作业环境下，也不会出现部件卡滞的问题，耐用性完全满足工业现场的使用要求。
