DIY数控Z轴对刀工装结构设计

项目分类:工装 发布时间:2022-05-30 ID:639942
  • DIY数控Z轴对刀工装结构设计
  • DIY数控Z轴对刀工装结构设计
  • DIY数控Z轴对刀工装结构设计
  • DIY数控Z轴对刀工装结构设计

  在数控铣、加工中心的日常批量加工场景里,Z轴对刀精度直接决定了首件加工的尺寸合格率,尤其是做铝件薄壁加工、模具钢精铣工序时,0.01mm的对刀偏差就可能导致工件过切或者余量残留超差,传统的塞尺对刀、试切对刀不仅效率低,还高度依赖操作工人的手感,新手很容易出现撞刀、压坏刀尖的问题。这款DIY结构的Z轴对刀装置,核心思路是利用市面上容易采购的标准千分表作为测量传感核心,省去了定制精密位移传感器的高成本,同时通过对称式的框架结构保证测量过程的稳定性,适合小型加工坊、个人DIY数控设备的使用者自行加工制作。

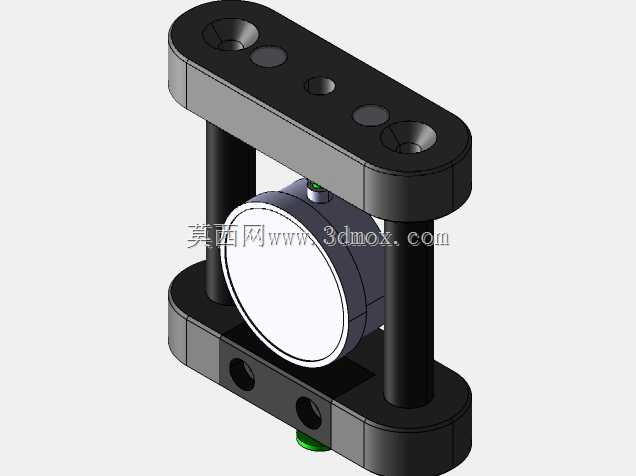

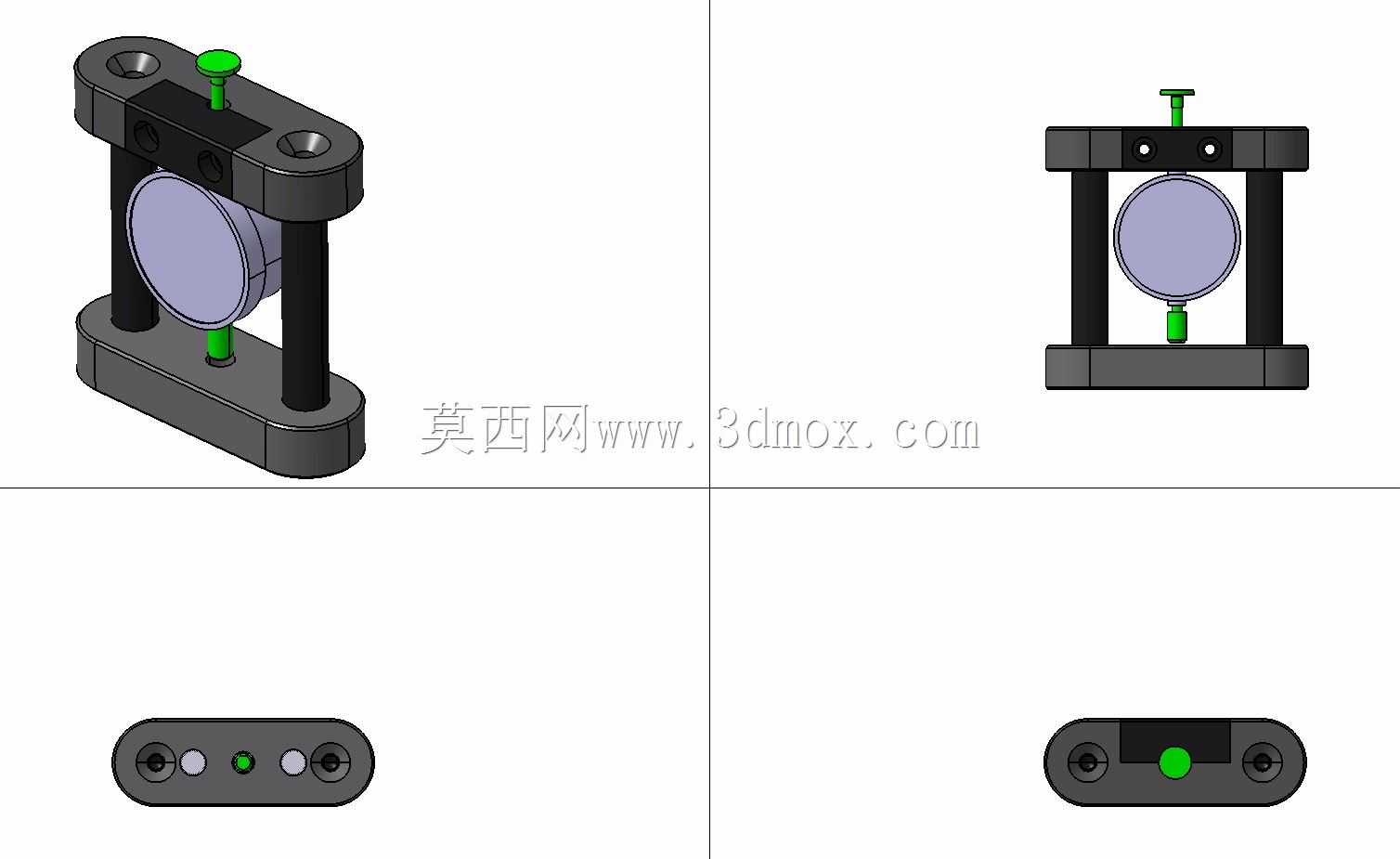

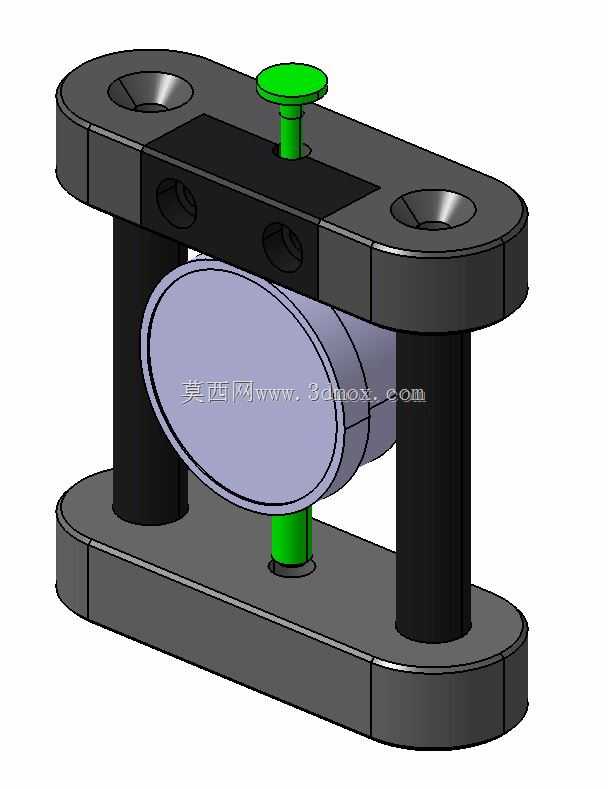

  从结构布局来看,装置采用上下两块平行的安装基座作为承载主体,两根对称布置的导向立柱连接上下基座,形成稳定的龙门式框架,中间的浮动测量块通过上下两个定位销实现垂直方向的导向,避免测量过程中出现偏摆导致的读数误差。上方的绿色按压头是手动操作位,使用时可以先将按压头按下,让浮动测量块下沉一定行程,待刀具移动到测量块正上方后,缓慢松开按压头,再操作机床Z轴缓慢下行,直到刀尖接触测量块上表面,此时千分表的读数变化就能精准反馈Z轴的实际位置,相比直接用千分表磁吸在工作台上对刀,这种框架结构能避免千分表表杆受侧向力损坏,也不会因为磁吸位置不牢导致测量过程中表体移位。

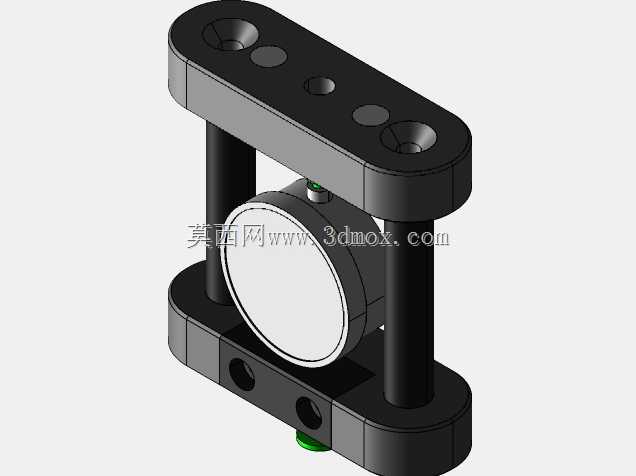

  安装边界方面,上下基座两端都设计了沉头安装孔,可以直接通过内六角螺丝固定在机床工作台的T型槽上,或者配合压板固定在工装台面上,整体的长宽尺寸控制在小型机床工作台的可用范围内,不会占用过多的加工工位空间,两根导向立柱的间距经过匹配计算,刚好能容纳标准量程的千分表夹持安装,千分表的测头垂直顶在浮动测量块的下端面,保证测量力始终沿Z轴方向传递,不会出现分力导致的读数失真。浮动测量块的上下行程设计在5mm左右,既满足对刀时的预压行程需求,也不会因为行程过大导致导向间隙累积影响精度,测量块的上表面做了淬火硬化处理,长期被刀尖触碰也不会出现凹坑,避免因为接触面磨损导致的对刀基准偏移。

  实际使用场景中,这款对刀装置不仅可以用于新换刀具后的Z轴坐标设定,也能用于加工过程中刀具磨损后的补偿值测量,比如在长时间钢件铣削后,不需要拆下刀具,直接将刀具移动到对刀位,通过千分表的读数差就能算出刀具的实际磨损量,直接输入机床刀补参数即可,不用重新做完整的对刀流程,能大幅减少批量加工中的辅助时间。设计时特意没有采用复杂的弹性锁紧结构,而是靠导向柱的微小间隙配合实现浮动,零件加工难度低,只要有普通铣床、钻床就能完成所有结构件的加工,千分表可以直接采购现成的标准件,不需要定制特殊的测量部件,整体制作成本不到商用对刀仪的十分之一,精度却能达到0.001mm级别,完全满足常规数控加工的精度要求。

  结构细节上,上下基座的边角都做了倒角处理,避免安装使用过程中划伤操作人员或者刮坏机床台面,导向立柱和上下基座的连接采用过盈配合,装配后不需要额外的紧固螺丝就能保证连接刚性,浮动测量块和导向销之间采用小间隙滑配,日常使用时只需要定期涂抹少量润滑脂就能保证动作顺畅,不会出现卡滞导致的测量误差。千分表的安装位设计了侧向锁紧螺丝,可以适配不同表杆直径的标准千分表,使用者可以根据自己的精度需求选择百分表或者千分表,灵活调整装置的测量精度等级。相比市面上的商用光电式对刀仪,这种纯机械结构的对刀装置没有电路元件,不怕加工现场的切削液、铁屑飞溅,日常维护只需要清理表面的铁屑即可,故障率极低,适合加工现场的复杂工况使用。
