多轴轧机停机铣削挡块结构设计

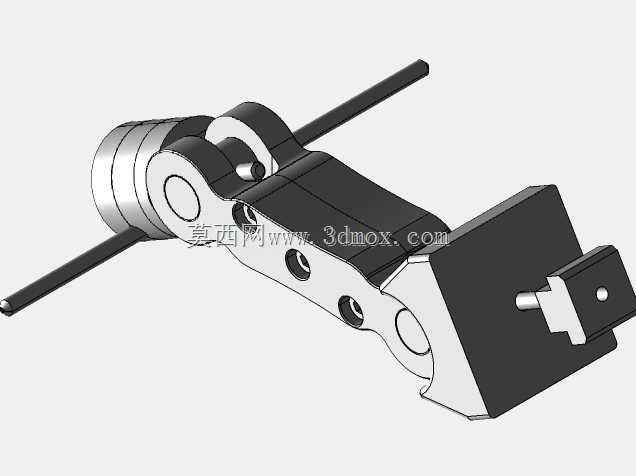

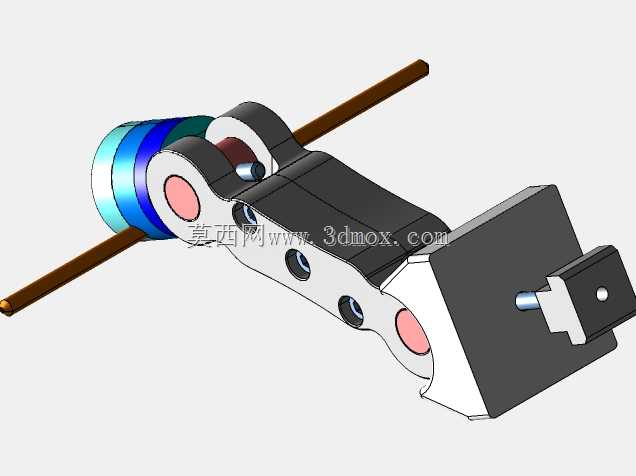

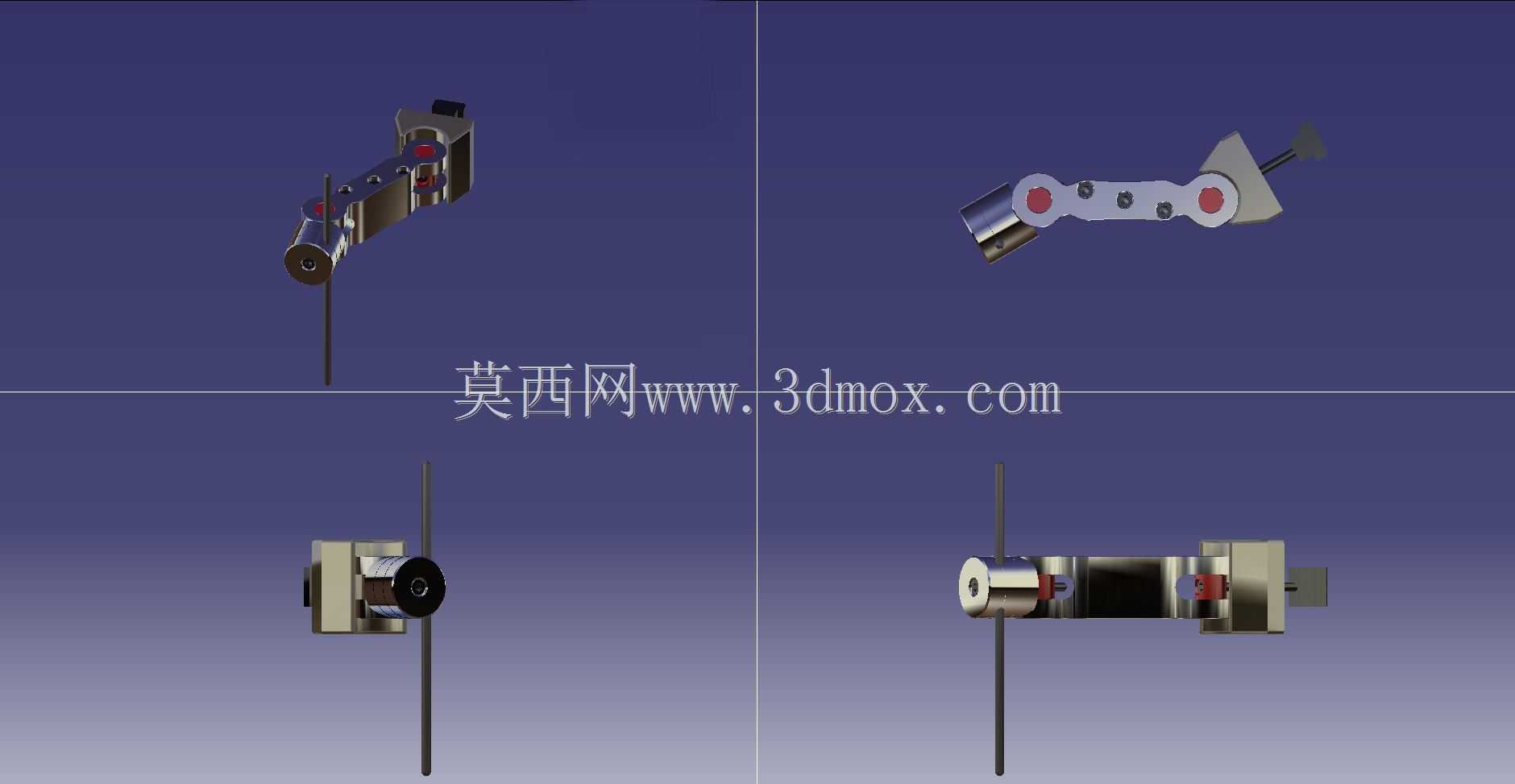

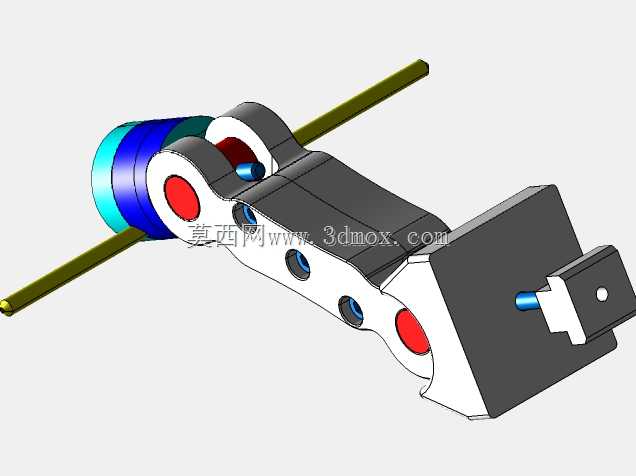

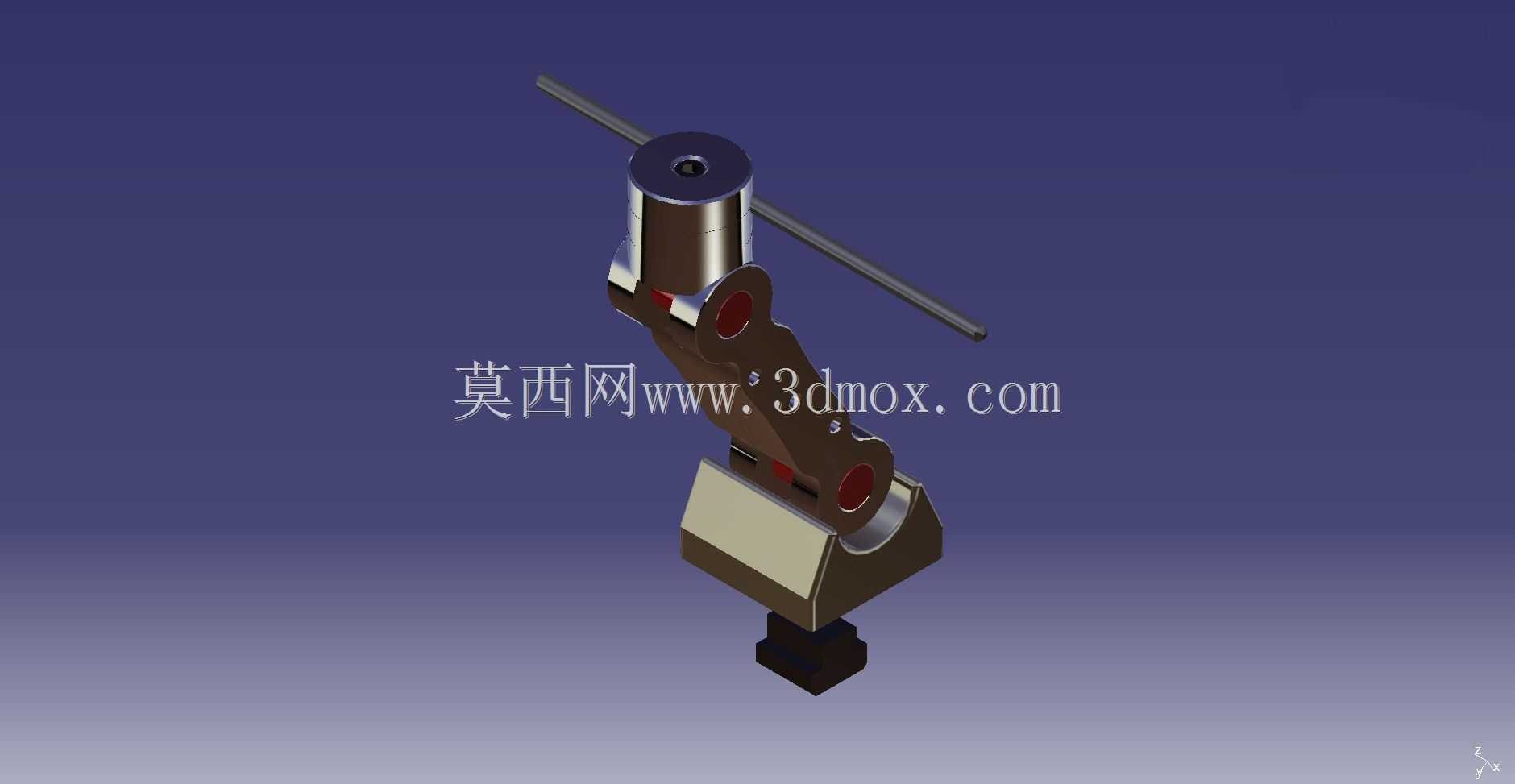

该结构是应用于多轴轧机作业场景的停机限位铣削挡块，主要承担轧机停机状态下的工位限位、加工基准定位功能，在轧机完成轧制工序进入停机待料、换辊或检修阶段时，可通过螺栓紧固的方式固定在机床床身对应位置，为轧机辊系、进给机构提供刚性限位支撑，避免停机状态下机构出现非预期位移，同时可作为轧机配套铣削加工工序的定位挡块，为工件装夹提供稳定的定位基准，保障铣削加工的位置精度。从设计思路来看，该挡块采用分段式铰接结构设计，主体分为底部安装基座、中部铰接支撑臂、顶部限位柱三个核心部分，底部基座设置有螺栓安装沉孔，可直接与床身T型槽或预设安装位配合，通过标准螺栓实现快速装拆，安装后基座与床身贴合面经过铣削精加工，平面度控制在合理公差范围内，保障安装后的整体刚性；中部支撑臂采用多段铰接设计，可根据实际工位的限位需求调整支撑角度，铰接位置设置有锁紧结构，角度调整到位后可通过锁紧件实现刚性固定，避免作业过程中出现角度偏移；顶部限位柱采用耐磨合金材质设计，柱体表面经过淬火处理，具备较高的表面硬度与抗冲击性能，可长期承受机构停靠时的碰撞载荷，减少长期使用后的磨损量，延长部件的整体使用寿命。在外形尺寸与安装边界方面，该挡块整体安装后占用床身面积较小，底部基座的安装孔位间距符合常规机床床身的安装槽标准间距，无需对床身进行额外改造即可直接适配安装，铰接臂展开后的最大限位高度可覆盖多轴轧机常规停机位的限位高度需求，收回状态下可完全收纳至床身侧边，不会对轧机正常轧制作业时的辊系运动、工件输送路径造成干涉。在实际生产应用中，该挡块可适配不同规格的多轴轧机设备，既可以作为轧机原厂配套的标准限位部件使用，也可以作为老旧轧机设备的技改替换配件，解决原有挡块磨损后限位精度不足、安装适配性差的问题，同时其铰接可调的结构设计，可兼容同一台轧机不同工位的限位需求，减少车间内不同规格挡块的备件储备量，降低生产运维的配件成本。挡块的各铰接转动部位均设计有润滑注油孔，日常运维时可定期注入润滑脂，减少铰接部位的转动磨损，保障角度调整的顺畅性，整体结构无复杂异形曲面，加工工艺性良好，可通过常规铣削、钻削、热处理工序完成加工，制造成本可控，适合批量生产应用。
