重型设备精密调平支撑锁紧机构

　　在重型装备的现场布设环节，整机或重载工装落到基础面后，很难依靠一次吊装就获得完全水平的支撑状态；地基平面度偏差、垫铁厚度误差、钢结构焊接变形以及多支撑点载荷分布不均，都会让设备台面产生微小倾斜。这类倾斜若不消除，精密导轨的直线度会被强制扭曲，长行程轴运动时出现憋卡，加工件的平面度、同轴度随之漂移；光学检测平台、自动化装配工作站、通讯机柜底座、实验台架等对水平度敏感的场景，对支撑点的微调能力提出了很高要求。图中这套调平装置正是面向重载支撑场景设计的一体化调平锁紧单元，它把承载、高度微调、位置锁定三项功能集成在紧凑的块体结构内，避免了传统垫铁组靠敲打工装、塞垫片反复试凑的低效作业方式。

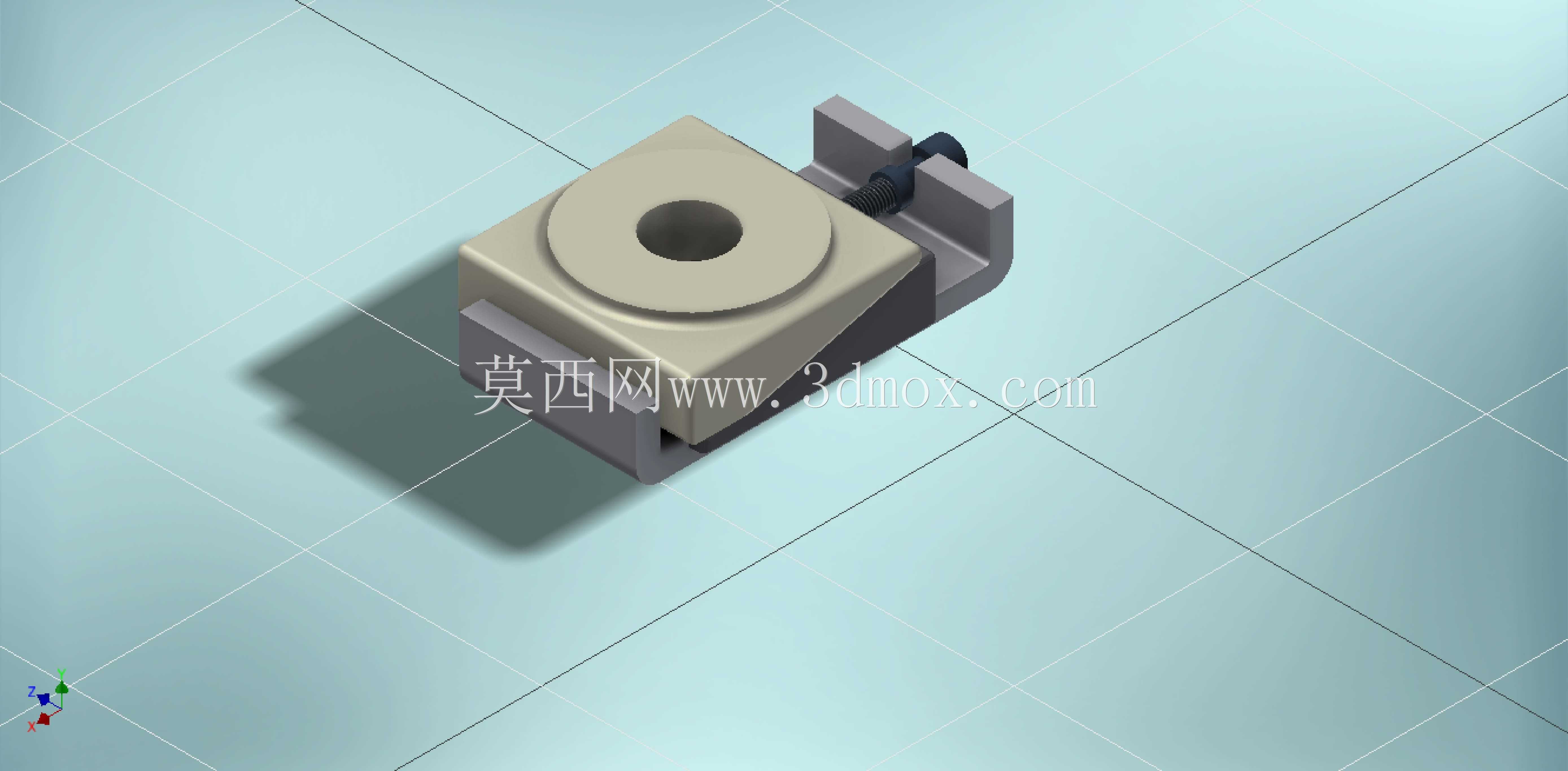

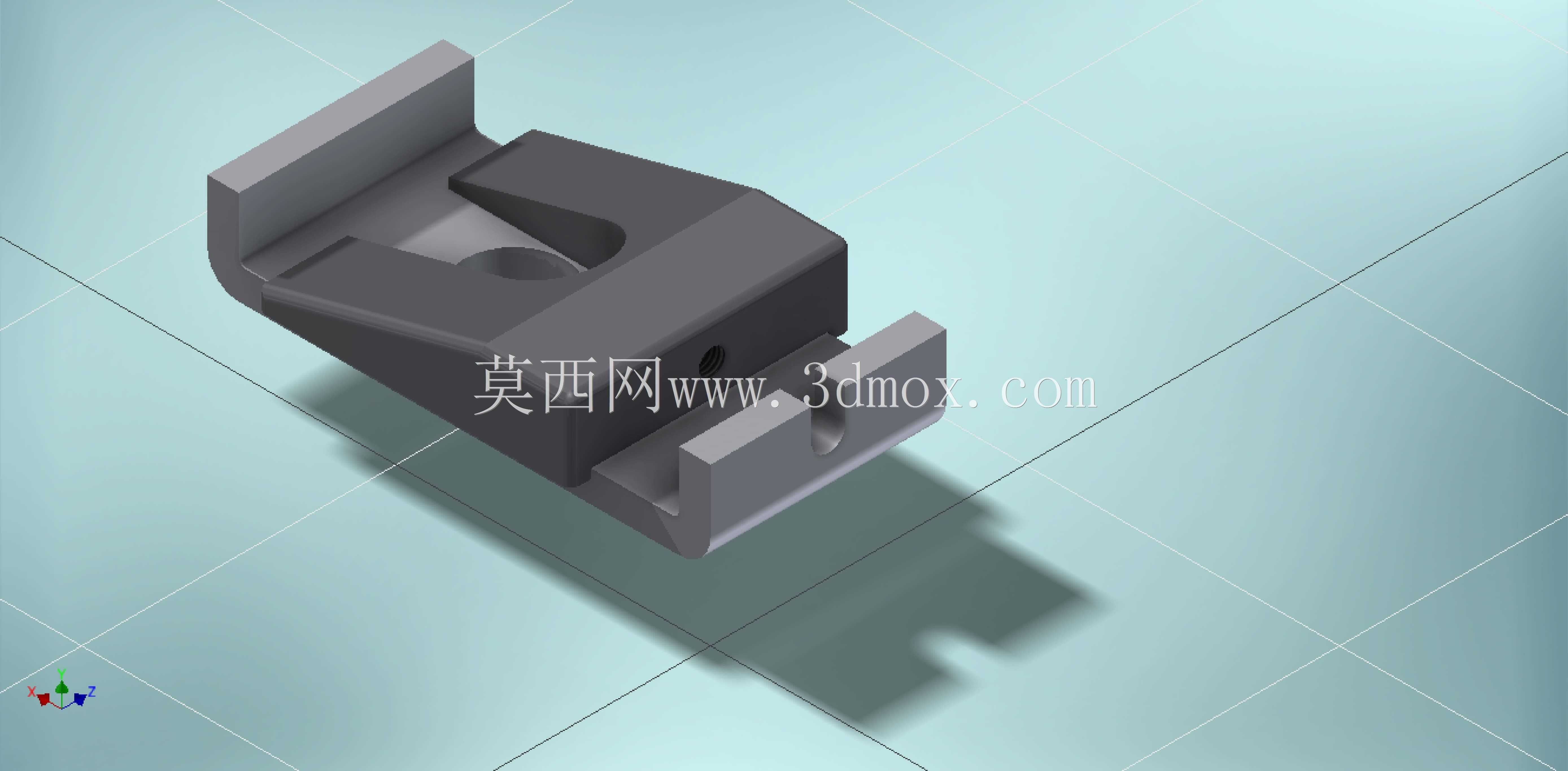

　　从结构布局看，装置主体采用方块式承载座，座体中部开设大直径通孔，孔位对应调平螺杆或锁紧螺栓的穿行轴线；方块本体提供宽大的承压面，上表面的环形凸台既增加了与被支撑设备底板的接触面积，也对螺栓头部形成定位止口，防止压紧过程中螺杆偏摆。侧部延伸出夹块与锁紧件组合结构，当支撑高度调整到位后，侧方锁紧机构可对调节件施加夹持力，把螺杆与螺母副的相对位置彻底锁死，阻断设备运行振动引起的螺纹自松退。这种“主承载块+侧锁紧”的布局，让调平动作和锁紧动作互不干涉：旋转调节件时夹块处于松开状态，螺纹传动顺畅；到位后收紧侧部锁紧，载荷路径不再单纯依赖螺纹牙型承载，大幅降低长期蠕变风险。

　　实际选型布置时，通常在设备底座四角或均布的多点位置成套使用该装置，每个支撑点独立承担一部分垂向载荷。安装边界方面，方块底座需要落在经过找平的混凝土基础或钢结构预埋板上，底面与基础之间应保证清洁无焊渣、无切屑，必要时可加薄金属垫板弥补局部平面缺陷；中部通孔的轴线要与设备底板上的安装孔对正，螺杆穿过孔后下端可配合地脚锚固件，实现设备与基础的刚性连接。装置的外形高度决定了设备底板的最低离地间隙，布置时要在底座下方预留出扳手空间，便于操作人员旋转调节件；侧部锁紧结构的外侧也要留出操作余量，避免与设备柜体侧板、管线桥架发生干涉。

　　调平作业的工程逻辑是多点联动而非单点调整：先将各支撑点旋至接近接触基础的状态，让整机重量均匀落到所有装置上，再配合水平仪沿床身纵向、横向分别采集倾斜数据，对偏高位置的支撑点适当降高、偏低位置逐步顶升，每次调整量控制在很小范围内，反复迭代直到两个方向的水平度都落入允许公差。调平完成后先逐个收紧侧部锁紧夹块，再按对角顺序紧固中部主螺栓，压紧力均匀递增，防止单侧过压把已经找正的水平状态重新拉偏。

　　设计建模过程中，需要重点处理几处配合关系：中部通孔与螺杆之间保留合理间隙，既保证螺杆顺利穿装，又限制径向晃动量；方块本体与侧夹块的结合面要具备足够的摩擦系数，锁紧后依靠接触面摩擦力分担横向剪切载荷；环形凸台的高度不宜过高，避免螺栓压紧时产生附加弯矩。整体结构没有复杂的曲面特征，块体以铣削平面为主，加工工艺性好，适合成批制造；承载块可选用中碳钢经调质处理，夹块配合面做淬火强化，螺纹副选用细牙规格，细牙螺纹的导程小，微调分辨率更高，自锁性能也优于粗牙，在重载低频振动工况下能长时间保持调平精度。

　　这类调平机构在通讯设备安装、精密检测台架、自动化生产线机架、机床辅助支撑等场景中都能直接适配，它解决的核心问题是把繁琐的垫片选配变成连续可控的螺纹微调，同时通过独立锁紧环节保证状态持久稳定，三维结构完整呈现了承载面、调节孔、侧锁紧夹块的装配关系，可直接用于支撑系统布局校核与安装空间验证。
