皮卡车型侧防护岩石杠结构设计

　　这套侧防护岩石杠结构，核心服务于非承载式皮卡的越野穿越场景，在林道穿越、岩石路段攀爬、非铺装路面侧滑贴靠岩壁的工况下，承担车身侧下部的防护功能，避免门槛梁、侧裙、底盘侧边防撞结构直接与硬质障碍物发生剐蹭、撞击，降低越野过程中车身结构受损的概率。

　　从实际使用场景出发，岩石路段行驶时驾驶员常需要借助车身侧面贴靠岩壁来调整行进路线，此时侧杠会先于车身接触硬质岩体，将滑动摩擦力与撞击力通过安装支架传递到车身底盘的大梁安装点上，避免薄钢板冲压的车身覆盖件发生凹陷、撕裂。同时在日常非铺装路面行驶时，这套结构也能阻挡车轮卷起的飞石直接击打车身侧下部，减少漆面损伤与钣金变形的可能。

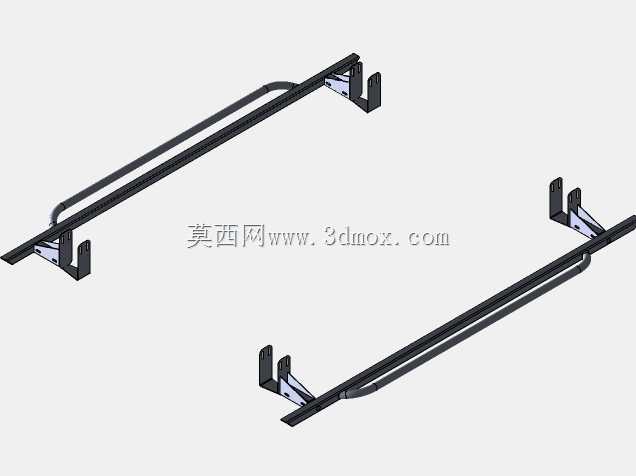

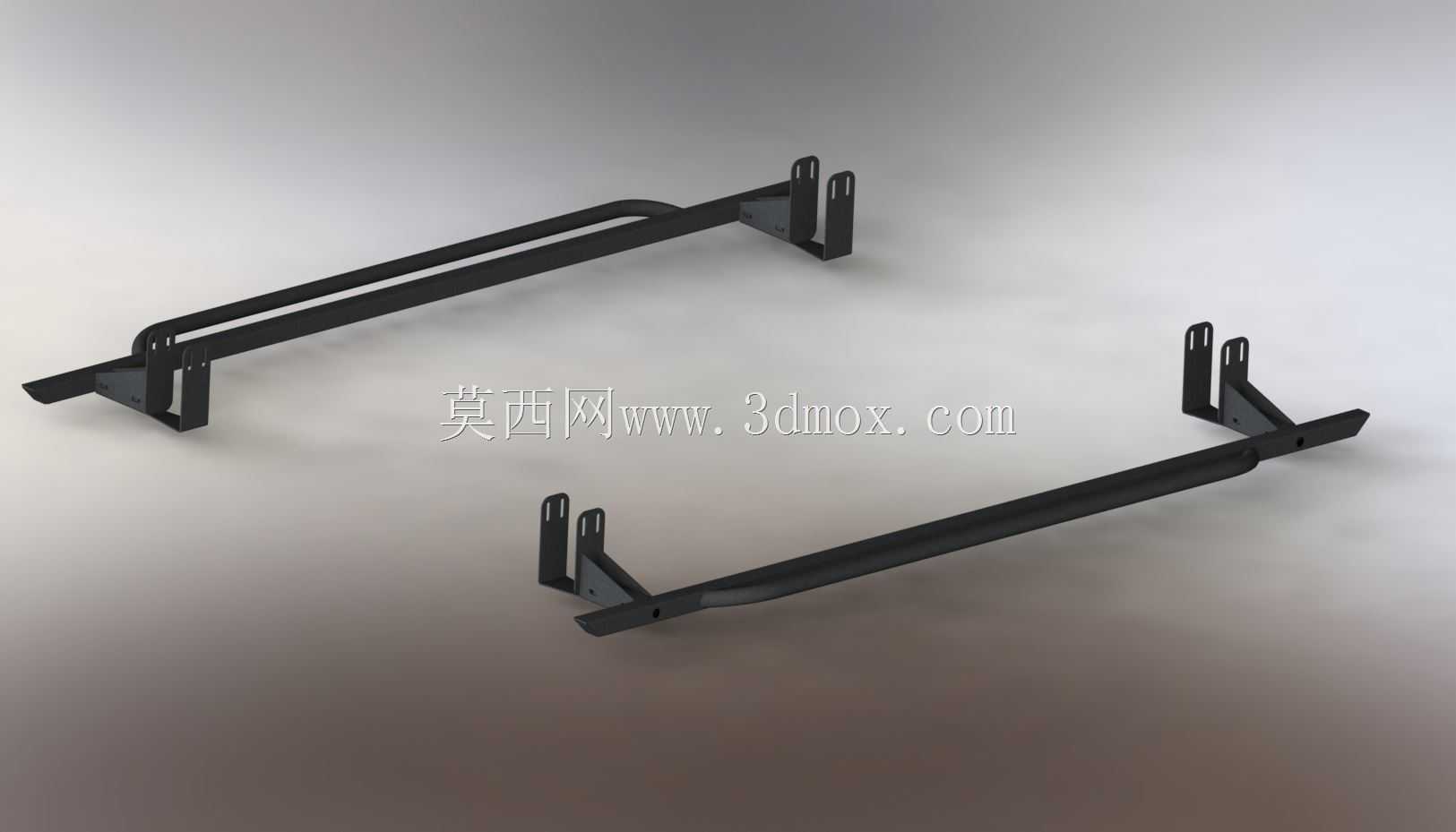

　　功能设计上，这套结构做了双向可调的安装逻辑，支架与杠体的连接位置预留了长圆孔调节余量，既可以实现安装高度的上下调整，适配不同升高套件改装后的车身高度差，也能完成内外方向的位置微调，匹配不同宽度的负值轮毂、轮胎外凸量，避免杠体与轮胎在大行程悬架压缩、转向打满的工况下发生运动干涉。杠体主体采用圆管与方形型材组合的结构形式，圆管部分作为接触障碍物的滑动接触面，摩擦阻力更小，在岩石上滑动时不会出现直角结构卡滞的问题；方形型材作为内部承力骨架，提升整体抗扭、抗弯折的结构强度，避免单点受撞击时出现杠体弯折变形。

　　设计过程中首先确定了安装边界：所有安装点均对应底盘大梁上的原有预留孔位，不需要在车身上额外打孔、焊接，避免破坏车身原有防腐层与结构强度，安装时只需要通过配套的螺栓紧固件将支架与大梁孔位锁紧即可，降低改装施工的难度。支架部分采用弯折钢板焊接成型，与杠体连接的位置做了三角加强筋结构，分散杠体传递过来的冲击力，避免支架在大载荷冲击下出现焊缝开裂、支架断裂的问题。杠体的外形轮廓完全贴合车身侧下部的线条走向，不会过度外凸影响车辆在狭窄路段的通过性，也不会过于内缩失去防护作用，两端的端头做了圆弧收边处理，没有尖锐突出结构，避免日常使用中剐蹭行人或者周边物体。

　　尺寸匹配上，这套结构的纵向长度覆盖了前后车门下方的整个门槛区域，前后轮之间的侧部空间全部处于防护范围内，支架的安装位置分别对应大梁的前后两个加强点位，载荷传递路径直接，不会在车身覆盖件上施加额外应力。高度调节的行程覆盖了常见的0-2英寸车身升高范围，不管是原厂高度的素车还是做了悬架升高的改装车辆，都能通过调整支架的固定位置，将杠体调整到合适的防护高度，既保证足够的离地间隙避免影响通过角，也能在障碍物接触车身前先一步承接冲击。内外调节的行程可以适配不同偏移量的轮毂，即使更换了宽胎或者负值轮毂，也能将杠体调整到轮胎外侧的合适位置，避免轮胎先于杠体接触岩壁，同时也不会因为杠体外扩过多导致车辆整体宽度超标，影响公路行驶的合规性与便利性。

　　从结构强度角度考虑，杠体的管材壁厚选择兼顾了抗冲击性能与整体重量，不会因为过重增加车辆簧下质量之外的额外载荷，也不会因为壁厚不足导致撞击后出现凹陷变形。所有焊接位置都做了满焊处理，焊缝打磨平滑后与整体结构齐平，减少应力集中点，长期在颠簸、冲击工况下使用也不会出现焊缝疲劳开裂的问题。安装支架的板材厚度经过载荷校核，在承受单侧3吨以内的侧向冲击时不会出现塑性变形，能够满足绝大多数越野场景下的防护需求。实际装车验证过程中，这套结构在侧坡贴岩、岩石路段侧滑的工况下，能够顺畅地在岩石表面滑动，引导车身沿着障碍物表面滑过，不会出现卡滞、别停车辆的情况，同时将冲击力均匀分散到多个大梁安装点上，单个安装点的受力远低于大梁结构的承受阈值，不会对底盘大梁造成损伤。
