五毫米厚无折弯激光切割钣金拨动夹持机构

　　这套拨动夹持机构采用全平板件堆叠装配思路，所有承载与传动零件均由5毫米厚MS板材经激光切割成型，全程不设置折弯工序，从加工源头规避了薄板折弯回弹、折弯角度公差累积、折弯模具开制成本等常见问题，对于小批量工装制作、维修现场快速改制、非标设备临时夹持工位搭建十分友好。

　　从实际应用场景来看，这类拨动夹常布置在手动装配工位、焊接工装台面、轻型工件定位工序以及板材侧边夹紧场景中：操作人员扳动上部长臂手柄，通过两组平行连杆的死点过中位特性，将手柄的摆动转化为夹爪端的闭合压紧力，当机构运动越过连杆共线死点后，即使操作人员松开手柄，夹持状态也不会被工件的反向撑开力解除，具备可靠的自锁保持能力，不需要额外加装气路、液压动力源或者持续施加外力，在无气源的野外维修、零散加工点位使用时适配性很强。

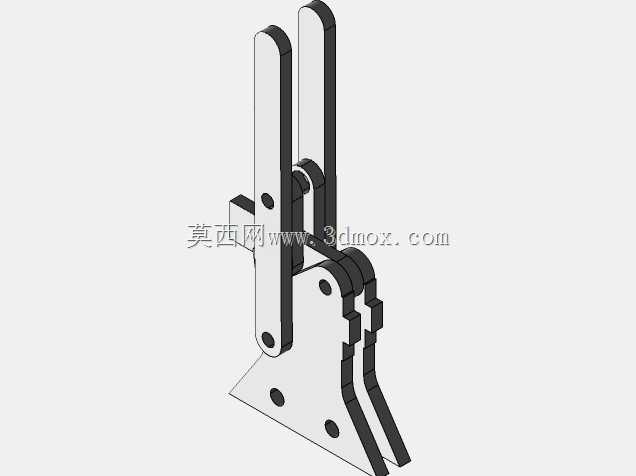

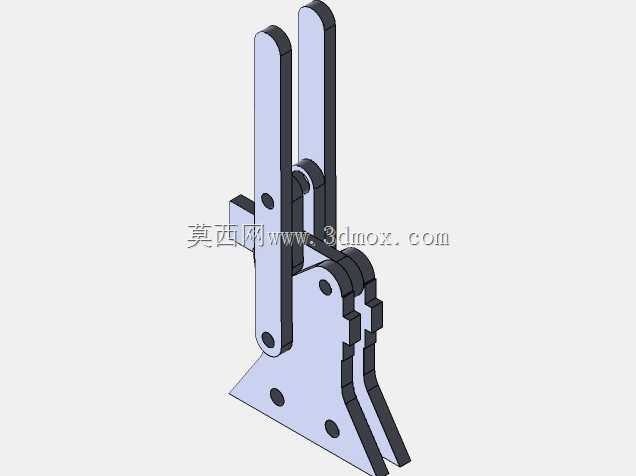

　　结构设计上没有采用复杂的铸造支座或者铣削成型本体，底部的安装基板直接切割出三个沉头安装孔位，基板轮廓向夹爪侧延伸出三角形支撑边，既扩大了夹具与安装台面的接触支撑面积，抵消夹持动作产生的倾覆力矩，也让整套机构的受力路径直接从夹爪接触点通过侧板销轴传递到底部安装面，没有多余的转接薄弱环节。两侧的夹板平行对称布置，所有铰接销轴孔位在同一次激光切割工序中一次成型，孔位同轴度由切割设备的定位精度保证，装配时只需要将对应厚度的隔套套在销轴上，再穿入两侧板孔位完成轴向限位即可，不需要针对单个零件做二次配钻、铰孔加工。

　　夹爪工作端做了阶梯状卡位轮廓，在闭合状态下上下咬合面可以贴合不同厚度的工件侧边，针对5至30毫米厚度的矩形板件、方管型材都能形成稳定的面接触压紧，不会出现单点接触压伤工件或者夹持打滑的情况。上部的操作长臂做了加长力臂设计，手柄末端到中部铰接点的力臂长度远大于夹爪端到铰接点的负载力臂，利用杠杆放大效应，操作人员只用很小的手部扳动力，就能在夹爪端产生足够大的夹持正压力，应对普通轻型工件的定位、手动钻孔时的工件固定、工装拼装时的临时锁紧都完全够用。

　　安装边界方面，底部基板的三个安装孔呈三角形分布，孔位间距适配标准工装工作台的T型槽间距，既可以使用内六角螺栓穿过孔位直接锁固在铸铁工作台上，也可以搭配C型压块将夹具整体固定在钢结构机架侧边；整套机构展开状态下上部手柄的最大摆动高度控制在常规工装操作的舒适区间，不会因为手柄过长导致操作时与周边设备、管线发生运动干涉，夹爪开口的最大张开行程经过连杆行程校核，完全覆盖日常轻型工装夹持的开口需求。由于所有零件都是等厚平板，后期维护时如果某个铰接孔位出现磨损，只需要单独切割对应形状的平板件替换即可，备件不需要开模，库存时所有平板零件都可以叠放收纳，占用仓储空间极小。
