双工位钣金快速夹紧工装结构

　　这套手动夹紧机构面向工位旁的快速装夹需求，常见于焊接工装台、钣金折弯定位、管材临时固定、小型部件装配以及维修工位上的辅助压紧。结构采用双夹持位布局，一只长手柄控制连杆锁止，另一只压臂承担工件贴合与压紧，操作者扳动手柄即可完成夹紧或释放，动作路径短，锁止后具有明显的过中心死点，工件受振动时不会自行松脱。

　　从实际用途看，它并不追求大吨位压紧力，而是强调频繁装拆下的效率与一致性。圆管、方管、薄板折弯件、型材端头以及小型机加件，都可以通过更换或调整夹爪接口来适配。工位上若需要把工件压在定位块、靠山或焊接垫板上，该机构能够提供稳定的侧向或垂向约束；在3D打印件修整、木工拼合、线束治具等轻载场景中，也可作为标准压紧单元嵌入台面。

　　设计思路围绕薄板加工与少切削装配展开。主体板件采用约5mm低碳钢激光切割成型，轮廓直接承担铰接、限位和夹持功能，减少了复杂铣削件数量。侧板之间通过定位销保持孔位同轴，带肩螺栓作为主要铰接轴，既承受转动，又控制层板间距；螺母锁紧后仍需保证各连杆灵活摆动，因此装配时要控制摩擦面间隙，避免焊渣或涂层进入转动副。夹爪末端预留了接口扩展位置，可根据工件形状加装压块、V型块、聚氨酯垫头或定制触头，从而避免直接压伤铝板、不锈钢板表面。

　　机构核心是多连杆过中心夹紧。手柄下压时，连杆序列逐渐越过死点，压臂继续向工件逼近并产生压紧力；锁止状态下，外力试图张开夹爪会把载荷传递到铰接点和限位面，而不是反向推动手柄，因此具有较好的抗松脱能力。释放时只需反向扳动手柄，压臂抬起，工件即可取出。手柄长孔和端部轮廓兼顾减重与握持，压臂曲线则为工件取放留出空间，避免夹紧后手部与工件边缘干涉。

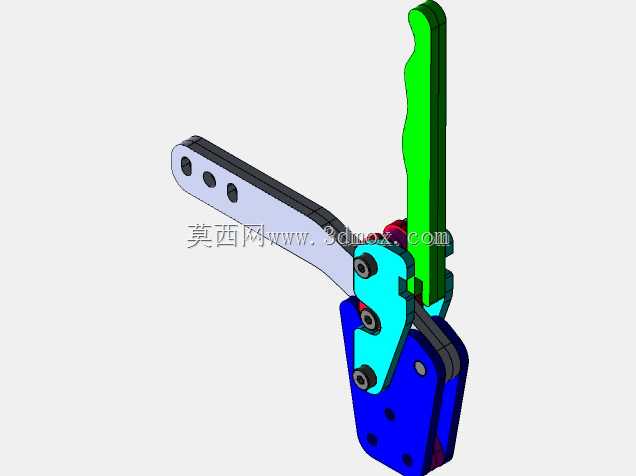

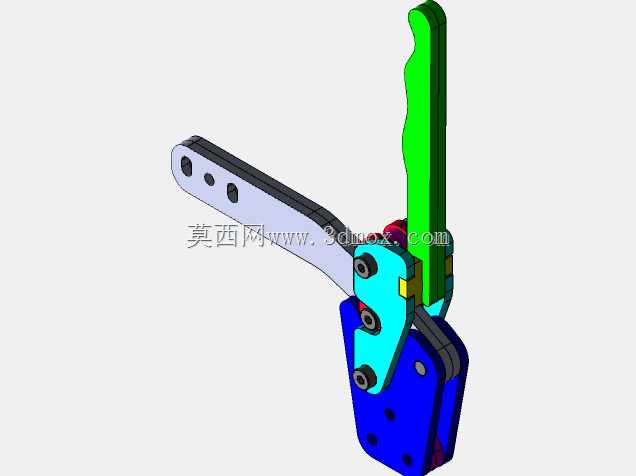

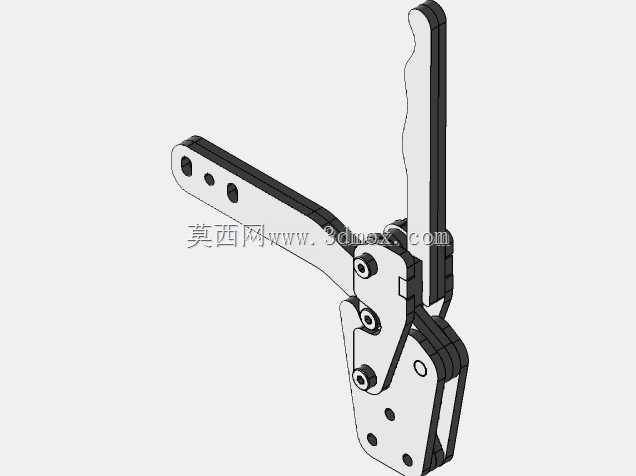

　　外形边界上，模型呈细长杠杆与立式压臂组合形态，打开状态下压臂高度明显高于底座，收拢后整体占用面积较小，适合在密集工装板上成排布置。安装时不能只关注夹钳本体轮廓，还要预留手柄扳动角度、工件取放空间以及扳手拧紧铰接螺栓的操作空间。底座与台面之间建议通过螺栓固定在平整支撑面上，若用于焊接工位，应让主要受力路径靠近安装点，避免悬臂过长导致台面变形。

　　建模时需要重点检查各板件的叠层关系、销轴同轴度和运动极限位置。夹爪闭合终点应同时满足两个条件：一是压头与工件表面均匀接触，二是连杆刚好越过死点并贴靠合理限位；若只靠零件硬顶来产生夹紧力，长期使用会造成孔位磨损或螺栓弯曲。板件边缘可根据加工方式保留激光切割余量，铰接孔推荐采用适合销轴或螺栓配合的公差，转动件与固定件之间设置轻微间隙。

　　对于需要自动化改造的工位，该手动结构也可作为夹紧原理样机：手柄输入点可改为气缸或小型电动推杆驱动，但必须重新核算驱动力矩、死点位置和压臂行程，不能简单把执行器并联在原手柄上。整体来看，这套机构把标准紧固件、激光切割板件和铰接连杆结合在一起，结构直观、维护方便，适合作为轻型工装夹具的设计参考。
