8:1传动比带手动曲柄直齿减速箱结构

项目分类:减速机 发布时间:2022-05-30 ID:639971
  • 8:1传动比带手动曲柄直齿减速箱结构
  • 8:1传动比带手动曲柄直齿减速箱结构
  • 8:1传动比带手动曲柄直齿减速箱结构
  • 8:1传动比带手动曲柄直齿减速箱结构
  • 8:1传动比带手动曲柄直齿减速箱结构
  • 8:1传动比带手动曲柄直齿减速箱结构
  • 8:1传动比带手动曲柄直齿减速箱结构
  • 8:1传动比带手动曲柄直齿减速箱结构
  • 8:1传动比带手动曲柄直齿减速箱结构
  • 8:1传动比带手动曲柄直齿减速箱结构
  • 8:1传动比带手动曲柄直齿减速箱结构

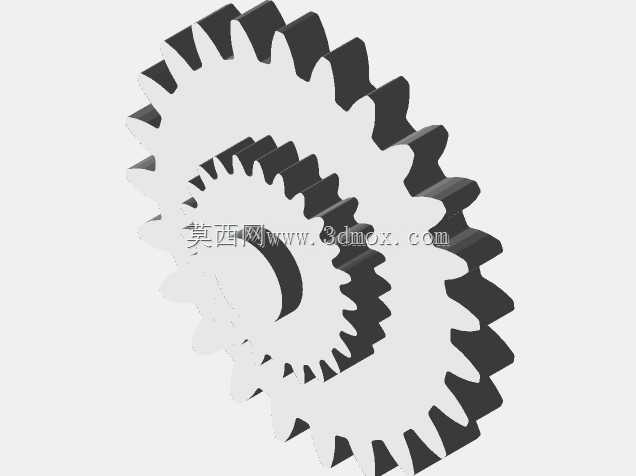

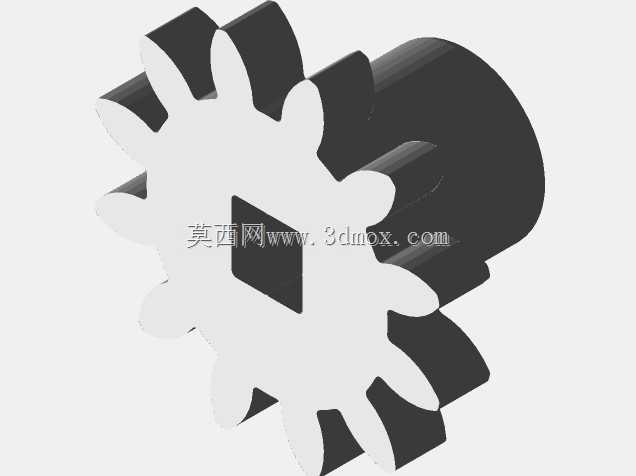

  这款手动驱动的减速传动结构,核心采用直齿圆柱齿轮啮合实现8:1的固定传动比,整体采用开式壳体集成设计,所有齿轮均为直切齿形,加工门槛低,啮合过程无轴向力,对支撑轴承的轴向承载要求极低,适配手动驱动的低转速、间歇作业工况。从实际应用场景来看,这类手动减速结构常被用于小型手动进给机构、教学演示教具、桌面级手动工装的动力传递单元,也可作为3D打印创客项目的机械传动核心组件,无需额外动力源,仅通过手摇曲柄即可输入低转速大扭矩的手动动力,经齿轮组减速后输出更高扭矩的旋转动力,适配需要低速大扭矩手动操作的作业场景。

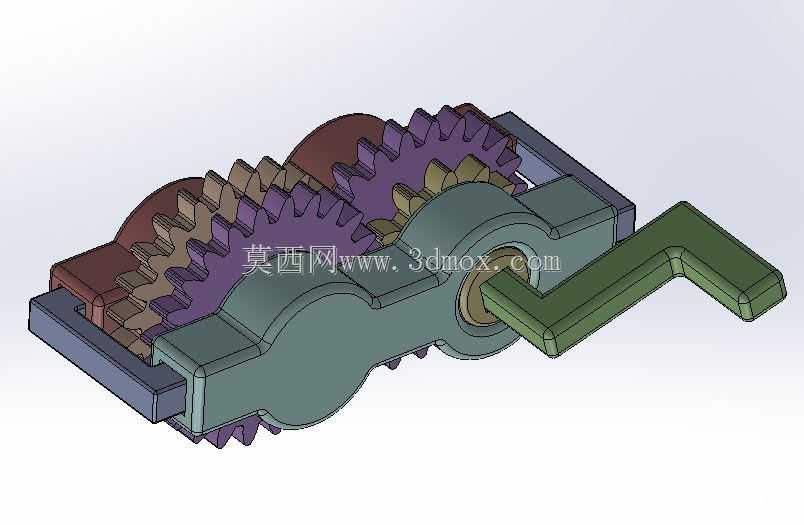

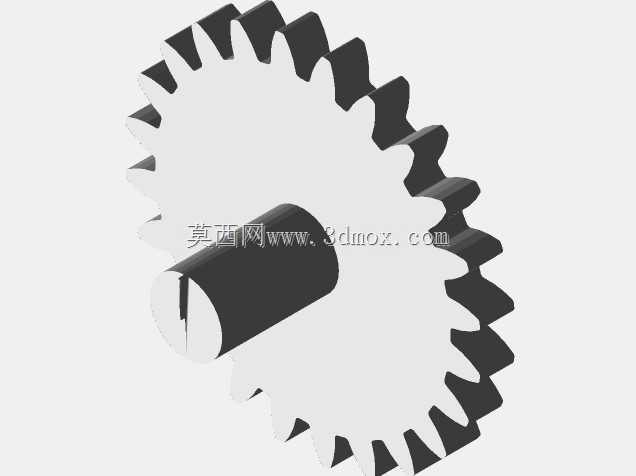

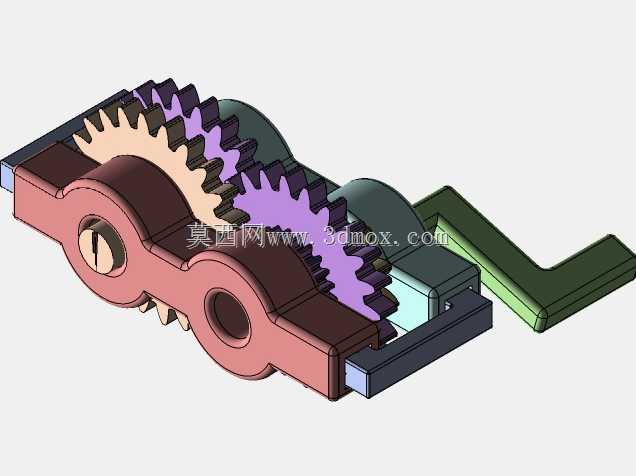

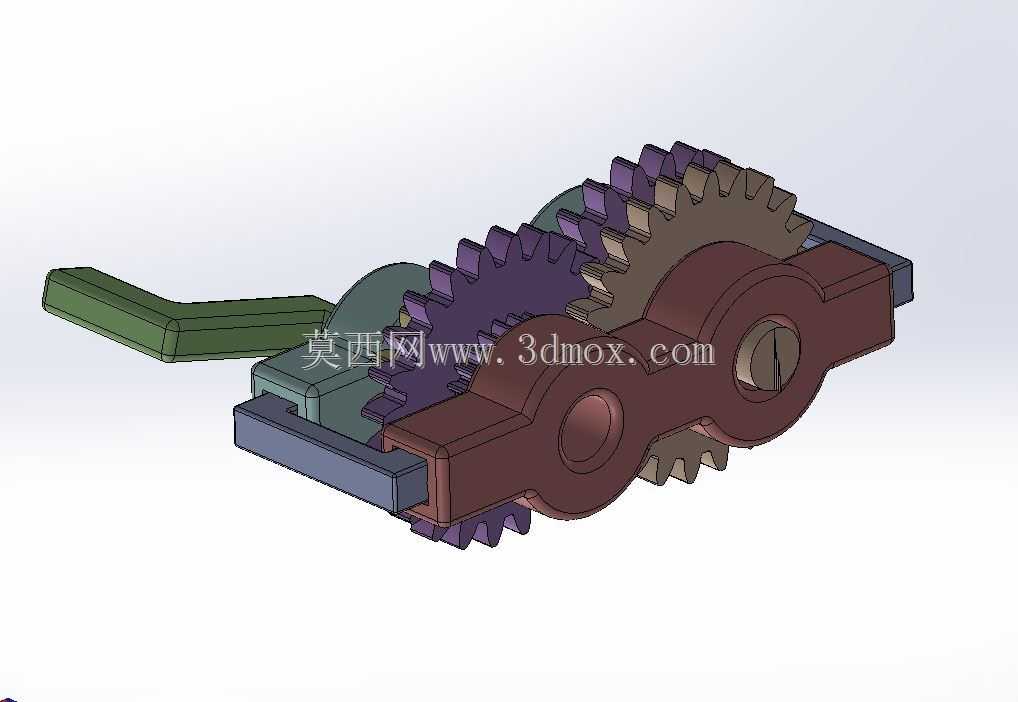

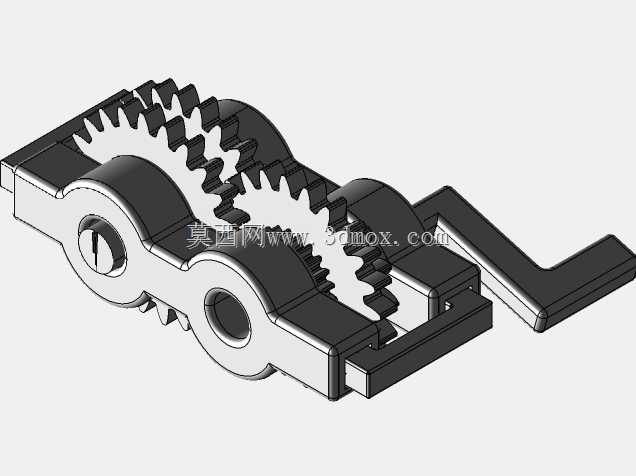

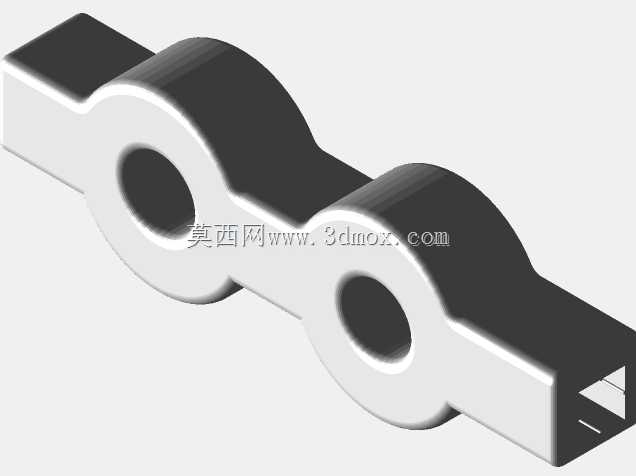

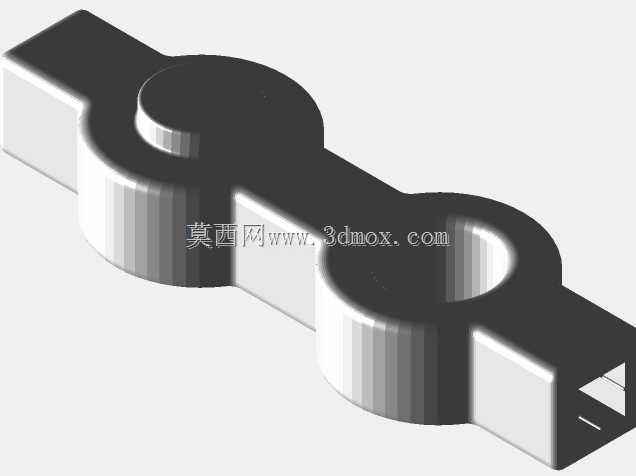

  设计思路上,整体采用两级直齿轮传动布局来实现8:1的减速比,输入轴直接与L型手动曲柄连接,曲柄的力臂长度经过匹配设计,保证手动摇转时的输入力矩处于普通人手部舒适施力区间,不会出现摇转费力的情况。齿轮的齿形参数经过匹配计算,各级齿轮的中心距与壳体上的轴孔位置完全对应,装配时无需额外调整啮合间隙,齿轮与轴的配合采用间隙配合,保证手动转动时无卡滞,同时齿轮侧隙控制在合理范围,既不会出现转动空程过大的问题,也不会因齿间过紧导致摇转阻力陡增。壳体采用分体式拼接结构,上下壳体通过定位结构对齐,可完整包裹内部齿轮组,既可以作为整体组件装配使用,也可以拆分后单独对单个齿轮进行3D打印制作,适配创客自制、教学演示的多元需求。

  从安装边界来看,整体结构外形紧凑,壳体上预留的轴孔既作为齿轮轴的支撑位,也可作为整体结构的安装定位孔,安装时仅需通过对应孔位将壳体固定在安装基座上,即可完成整体结构的固定,输入曲柄突出壳体外侧的长度经过优化,不会与安装基座产生运动干涉,输出轴的伸出长度适配常规手动作业端的连接需求,可直接连接夹头、转盘等执行部件,无需额外加装轴转接件。直齿齿轮的啮合特性决定了这款减速箱仅适合低转速、低负载的手动作业场景,不适合高速连续运转的动力传动场景,直齿的啮合噪音在手动低转速下处于可接受范围,不会产生明显的运转异响。

  在功能特性层面,这款减速箱的传动路径清晰,手动转动曲柄时,动力经第一级小齿轮传递给啮合的大齿轮完成第一级减速,再经同轴的第二级小齿轮传递给末端输出大齿轮,完成第二级减速,最终输出端的转速为输入端的八分之一,输出扭矩对应放大八倍左右,完全匹配手动操作时的力输出特性,普通人无需施加过大的握力即可在输出端获得足够的作业扭矩。所有齿轮的齿顶圆、齿根圆参数均经过校核,啮合过程中不会出现齿顶干涉、根切等问题,转动过程顺滑无卡顿,即使采用PLA等常见3D打印材料制作,也能满足日常手动操作的强度需求,不会出现短时间内轮齿断裂的情况。壳体的边缘做了圆角过渡处理,没有尖锐棱角,手动操作时不会划伤手部,作为教学演示模型使用时也具备足够的安全性,可直观展示齿轮减速的传动原理,帮助学习者快速理解定轴轮系的传动比计算、齿轮啮合的基本规律。
