直列四缸内燃机曲柄连杆机构结构模型

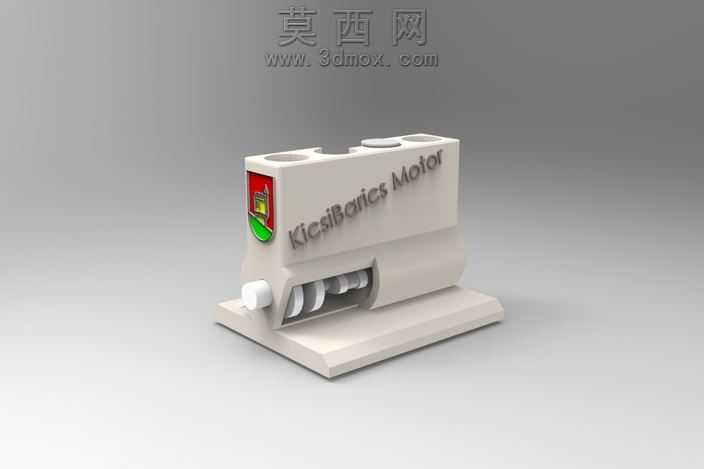

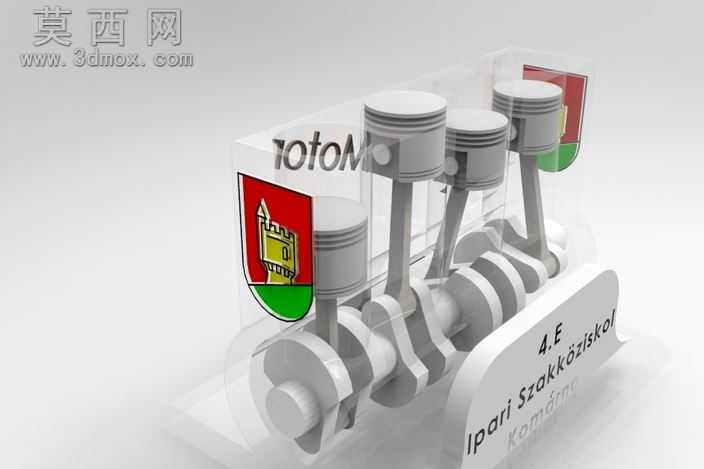

本模型为直列四缸内燃机核心曲柄连杆机构的三维建模成果，建模过程中严格遵循内燃机动力传递的机械原理，对活塞、连杆、曲轴、缸体支撑结构等核心部件进行了1:1比例的参数化还原。建模阶段首先梳理各部件的运动约束关系，活塞与缸筒之间采用同轴滑动配合约束，连杆小头通过活塞销与活塞铰接，连杆大头与曲轴曲柄销采用转动副约束，曲轴主轴颈与缸体主轴承座设置同轴转动约束，完整复刻四缸发动机的点火顺序对应的曲轴转角相位差，确保各活塞运动行程符合四冲程内燃机的工作循环逻辑。材质渲染阶段针对不同部件的实际工业材质进行区分设置，活塞部分采用高硅铝合金材质参数，还原其轻量化、高导热的金属质感，表面设置细微的机加工纹理提升真实度；曲轴与连杆采用锻钢材质，调整金属粗糙度与反光参数，体现锻件的致密金属质感；外部透明壳体采用高透工程塑料材质，设置适当的折射与反射参数，既可以清晰展示内部结构布局，又不会遮挡核心运动部件的细节。结构设计上完整呈现直列四缸引擎的布局特点，四个活塞沿曲轴轴向等距排布，曲轴的四个曲柄销按照180度相位差两两对称布置，平衡往复运动惯性力，模型还预留了气门机构、正时系统的安装接口位，可拓展为完整的发动机整机模型。设计思路上优先保证机构运动逻辑的准确性，所有部件的尺寸参数均参考量产小排量四缸发动机的通用规格，各部件之间的配合间隙符合机械设计公差要求，既可以作为内燃机原理教学的演示模型，也可用于动力机械相关的结构验证、科普展示场景，通过透明外壳的可视化设计，能够直观展示内燃机将活塞往复直线运动转化为曲轴旋转运动的核心工作过程，清晰呈现燃油动力机械的能量转换结构逻辑。
