微型单缸活塞式动力装置结构设计

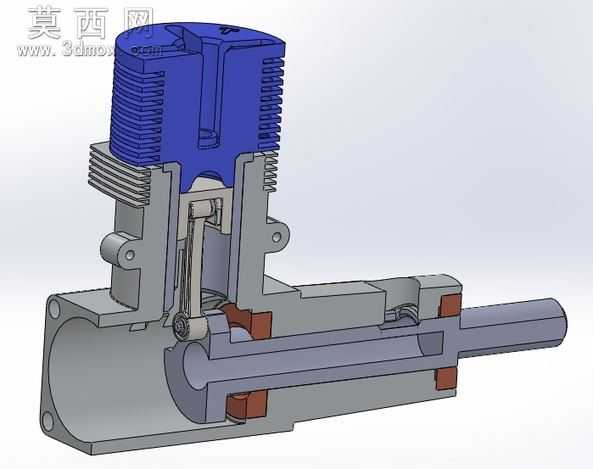

本作品为微型活塞式动力装置的三维参数化建模成果，建模过程严格遵循机械设计的尺寸配合规范，先完成整体设计方案的推演，确定单缸侧置输出轴的整体布局，再拆分各个功能部件逐一进行建模。首先构建气缸主体部分，对缸体外壁的散热鳍片采用阵列特征完成建模，保证每一片鳍片的间距、厚度完全一致，既还原了散热结构的功能性特征，也让外观规整统一；缸体内部的活塞腔体按照公差配合要求预留了活塞往复运动的合理间隙，同时完成缸体上下连接定位孔、侧边安装支座的结构建模，保证后续装配的定位精度。接下来完成活塞组件的建模，活塞头部的环槽结构、活塞销的安装孔位都按照实际动力装置的结构比例设计，搭配的连杆部件采用两端带孔的长杆结构，分别对应活塞销和曲轴的曲柄销位置，建模时对连杆的过渡圆角做了优化处理，避免应力集中的结构缺陷。曲轴部分采用偏心轴结构，搭配输出长轴，轴体上的轴承安装位、密封槽结构都逐一还原，轴端的定位台阶、键槽结构也按照传动需求完成设计，保证动力输出的稳定性。建模过程中对各个运动部件做了干涉检查，确认活塞往复运动、曲轴旋转运动、连杆摆动的全行程都没有结构干涉，能够完整还原动力装置的运动逻辑。材质渲染阶段，对缸体上部散热结构赋予蓝色工程塑料材质，还原轻量化微型动力装置的材质特性，缸体主结构、曲轴、连杆、输出轴赋予银灰色金属材质，模拟铝合金或钢制零部件的质感，密封部件、衬套部位赋予棕红色橡胶类材质，区分不同功能的零部件，让整体结构的层次更加清晰。整体设计在极小的尺寸空间内集成了完整的活塞动力核心结构，兼顾了结构合理性与外观完整性，可作为微型动力装置的结构参考、教学演示模型使用，清晰展现了单缸活塞动力从活塞往复运动到曲轴旋转输出的完整机械原理。
