嵌入式门禁指纹识别采集终端结构

　　该指纹读取终端面向出入口控制系统中的身份核验环节，常见于办公区门禁、机房权限管理、实验室通道、工厂考勤闸机以及需要分级授权的设备柜体。设备并不承担独立门锁执行功能，而是作为前端生物特征采集与识别节点，将人员指纹信息转换为权限判断信号，再通过RS485总线与门禁控制器、上位机或集中管理系统通信。相较于普通刷卡设备，指纹核验能够减少卡片转借、复制和遗失带来的安全漏洞，适合对人员身份真实性要求较高的场所。

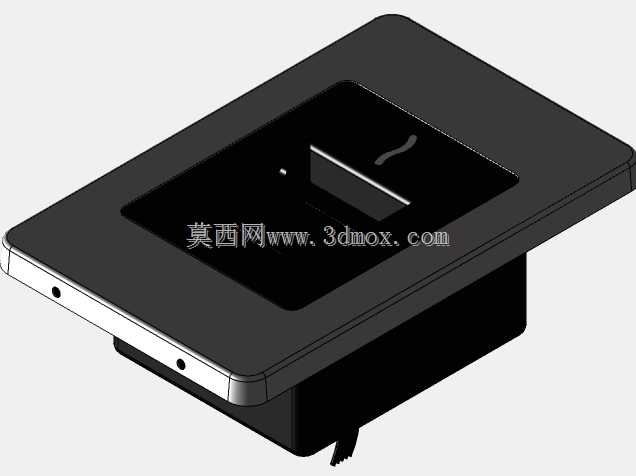

　　从外观结构看，整机由上方外露操作面板和下方埋入安装盒体两部分组成。面板采用近似矩形的薄型盖板，边缘做倒角过渡，正面中央下沉设置指纹采集窗口。窗口区域略低于面板表面，既可以引导手指自然放置，也能在频繁触碰时降低采集面被硬物直接刮擦的风险。面板侧边预留细小开孔，可作为状态指示、复位或装配定位使用；下部盒体尺寸小于面板，形成明显的安装法兰边，施工时将盒体嵌入墙体、闸机立柱或控制柜预留孔内，面板贴合安装面外侧，通过卡扣或螺钉完成固定。

　　结构设计重点围绕嵌入式安装边界展开。外露面板需要覆盖开孔边缘，因此其长宽尺寸应大于预埋盒体，保证安装后能够遮挡裁切缝隙；下部盒体则要控制进深，为墙内布线、接线端子和通信线缆留出弯曲半径。RS485线缆通常从盒体底部或侧后方引出，模型中出线位置靠近下端，便于在窄墙、立柱和钣金柜内走线。工程选型时需同时核对面板开孔尺寸、盒体埋入深度、侧边螺钉间距以及线缆出线方向，避免出现面板无法贴平、盒体与内部龙骨干涉、接头弯折过大等问题。

　　指纹采集区位于面板上表面的中央凹槽内，周围黑色区域形成视觉引导，使用者可快速识别手指按压位置。采集窗口旁的小型指示点可用于反馈通电、验证成功或失败状态；在实际产品中，该位置也可布置LED导光件，使光线从面板正面均匀透出。面板表面追求平整、耐脏和易清洁，边角不宜过于尖锐，因为门禁设备多安装在人员高频通过区域，日常操作中会发生手指快速滑过、行李磕碰或清洁擦拭。盒体部分则更强调容纳电子板、固定采集模组和防护接线空间，外壳壁厚需要满足螺钉柱锁紧、面板承压以及长期嵌入后的不变形要求。

　　在系统集成方面，RS485接口具备多设备总线挂载能力，适合在一条通信线上布置多个读取终端，减少控制器到前端设备之间的布线数量。设备可安装在单门门禁点，也可分布于多层楼宇的多个房间门口，通过地址区分不同节点。结构建模时需要把通信接口、线束出口和内部电路板支撑位置一并考虑，因为现场维护通常不需要拆动整个墙面预埋件，面板应能够在不破坏装饰面的情况下打开或拆卸，以便检修采集模块和接线端子。

　　该类终端的人机交互动作非常明确：人员将手指平放于采集窗口，设备获取指纹图像并与已录入模板比对，验证通过后向控制系统输出放行信号。因此，采集窗口的高度、倾角和周围避让空间直接影响识别成功率。若安装在闸机顶部，面板可保持水平或微倾，手指从上向下放置；若嵌入竖直墙面，则需要保证窗口周围有足够指腹接触空间，不能让边框凸起压住手指。模型中面板与采集窗的层级关系清晰，适合用于检查开孔位置、面板覆盖范围、盒体埋入关系以及与门禁立柱、控制柜门板的装配配合。

　　从防护和维护角度看，前端面板长期暴露在人员接触环境中，材料表面需兼顾耐磨和耐指纹污染；采集窗口周边的凹槽不能形成明显积水或积灰结构，便于日常擦拭。下部盒体处于半封闭安装空间内，应通过合理的螺钉柱、加强筋和限位边固定PCB与采集模块，避免振动环境下接插件松动。对于闸机、自动门等存在启停振动的场景，模型中盒体与面板的连接区域需要重点校核刚度，螺钉柱附近可设置局部加厚或筋位，以保证长期使用后面板不松动、采集窗口位置不偏移。

　　整体结构没有复杂运动机构，设计难点在于把生物采集模组、通信接线、嵌入式安装和人员操作习惯整合在紧凑外壳内。三维结构可直接用于安装孔位评审、门禁面板布局、闸机开孔校核以及弱电施工交底，也可为同类读卡器、指纹模块和访问控制终端的外观结构设计提供参考。
