门禁射频感应读卡终端外观结构

项目分类:通讯工具类 发布时间:2022-05-30 ID:639990
  • 门禁射频感应读卡终端外观结构

  该读卡终端属于出入口控制链路中的前端身份采集设备,主要部署在写字楼办公区、园区闸机旁、工厂车间入口、小区单元门侧以及机房受控区域,承担非接触式卡片信息读取与权限核验触发的作用。设备在整套门禁系统中处于感知层位置,后端可连接门禁控制器、电锁、出门按钮与管理主机,人员将授权卡片靠近终端感应面时,设备完成射频信号交互并把卡号数据上传,由控制器判断通行权限后驱动锁具动作。

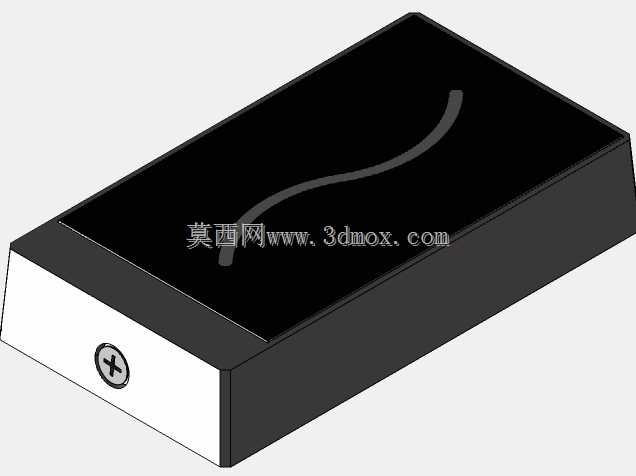

  从现场使用角度看,这类终端需要兼顾识别可靠性和安装维护便利性。外壳采用低矮长方体造型,顶面为主要感应区域,黑色面板覆盖内部天线板,能够减少外部结构对射频场的遮挡;正面白色端面上设置状态提示标识,便于使用者在靠近设备时判断读卡位置。设备边角做过渡处理,避免公共区域安装时形成尖锐磕碰点,整体轮廓简洁,适合明装在墙面、立柱或闸机面板上。

  结构设计上,壳体可理解为上下盖组合形式,黑色上盖与白色端盖形成明显分区。上盖承担面板防护和天线布置功能,内部需要预留射频天线板、主控电路板及接线空间;下部壳体负责容纳固定柱、走线槽和安装孔位。端面的圆形标识区域可作为指示灯或品牌状态位,在实际产品中通常配合蜂鸣器使用,读卡成功、失败或待机状态通过声光反馈区分,降低使用者反复刷卡的不确定性。

  安装边界方面,建模时需要重点控制设备的长宽高比例、底部安装孔距以及侧边接线空间。终端贴墙安装时,背部应预留线缆进入孔位,底部与墙面之间不宜完全封死,以便弱电线缆从预埋底盒引入。若安装在金属门框或金属饰面上,需在模型阶段考虑背部垫高结构,因为金属环境会影响射频场分布,适当增加感应面板与金属面之间的距离,可改善卡片识别距离和稳定性。设备前方还应保留足够的操作空间,避免闸机摆臂、门把手或墙体立柱遮挡刷卡区域。

  散热与防护也是这类小型终端不可忽视的结构要点。虽然整机功耗不高,但电路板长期处于封闭壳体内,外壳分型面、螺钉柱和卡扣位置需要合理布置,保证装配后缝隙均匀。室外或半室外场景使用时,面板与壳体之间可增加密封筋或防水胶圈,线缆出口处设置防水接头;室内场景则更关注外观平整度、拆装效率和维修便利性。三维结构中应体现上下盖的止口配合关系,螺钉隐藏式布置有利于保持外观整洁,也能减少人为拆卸风险。

  电路布局层面,天线板通常靠近黑色感应面板下方,主控板与接线端子靠后或靠端部布置,避免金属连接件过度靠近天线中心。模型中顶面的曲线特征可作为感应引导区,提示用户卡片贴近位置;这种视觉引导在人流密集场景中很实用,能够缩短寻找读卡区的时间。端面接口区域需要与后端线缆走向协调,常见方式包括背部进线、底部进线或侧面进线,具体取决于安装墙面和线管条件。

  在系统集成时,该终端不仅是单独外壳件,还会与支架、底盒、螺钉、密封圈和接线端子共同构成安装组件。结构工程师需要确认外壳壁厚、卡扣强度、螺钉柱深度以及面板承压能力,防止公共使用中因频繁触碰、清洁擦拭或轻微撞击造成松动。对于批量项目,外形还应方便丝印、贴膜和指示灯透光设计,使设备在不同权限区域中保持统一识别风格。整体来看,该模型围绕门禁读卡场景建立,外观分区明确,安装方式直接,适合用于出入口控制设备的结构校核、安装布局演示以及弱电系统方案展示。
