桌面式非接触IC卡读写终端结构

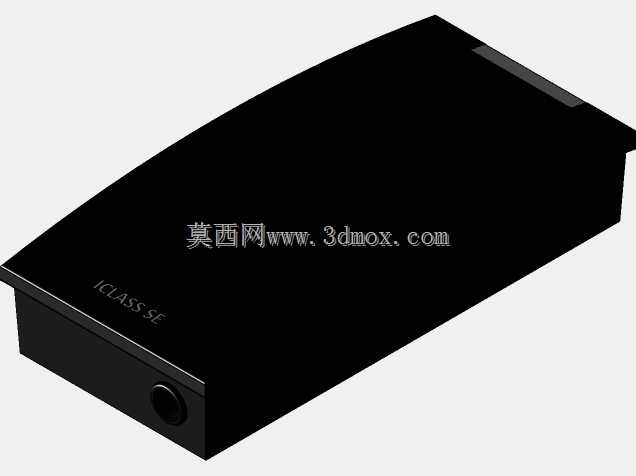

　　该终端属于门禁与身份识别系统中的桌面型射频卡读写设备，整体采用扁平长方体布局，适合放置在前台、值班室、工位桌面或设备调试台面上使用。设备正面为大面积平整黑色面板，视觉上弱化接口与按键，强调读卡区域的整体性；壳体边角做小半径过渡，既保留工业设备的稳重感，也避免搬运和日常使用中形成尖锐磕碰。前端一侧布置圆形接口，用于线缆接入，接口位置偏低且靠近端面，便于数据线沿桌面后侧或线槽走线，减少线缆横跨操作面。

　　从实际部署看，这类设备常与门禁管理软件、访客登记系统、考勤平台或权限发卡流程配合。操作人员将ICLASS SE类卡片贴近设备上表面即可完成卡号读取、权限写入、密钥验证或卡片信息更新，不需要插拔卡片，也不需要额外对准狭窄插槽。相比接触式读卡器，非接触式读写对卡片磨损更小，对桌面灰尘、轻微污渍和日常擦拭的耐受度更高；在前台高频发卡、安保室批量授权、工厂工位身份确认等场景中，能够缩短单次操作时间。

　　结构设计上，模型重点表达了上下壳分件、面板包覆、端部接口和侧部细节之间的关系。上壳承担主要外观面，表面以连续大面覆盖内部电路板与天线区域，保证射频天线上方没有大面积金属遮挡；下壳提供底板、支撑边和装配基础，可通过内部螺柱、卡扣或超声焊接结构与上壳连接。端部接口区域需要兼顾插头插拔空间、壳体开孔强度和线缆弯折半径，建模时不能只关注外观轮廓，还应预留连接器尾端的线缆活动范围，避免插头插入后与桌面或侧壁干涉。

　　外形边界方面，设备长宽高比例偏向低矮薄型，占用桌面面积较小，高度控制在便于手掌靠近卡片的范围内。底部应保留防滑垫或浅脚位，使壳体与桌面之间形成微小间隙，既减少滑动，也为底部散热、平面度误差和装配公差提供补偿。侧边台阶与端面斜切细节不仅是造型语言，也可作为上下壳的分型遮蔽线，使装配缝隙落在视觉较弱的位置。若后续投入量产，结构工程师需要在该外观基础上继续校核PCB固定柱位置、天线板与上壳内表面距离、USB或串口连接器的固定强度、壳体壁厚、拔模斜度以及螺丝柱根部加强筋。

　　在系统集成时，该终端可通过有线连接接入电脑或专用控制主机，外壳形态决定了它更适合固定工位使用，而不是随身携带。设备周围应避免紧贴金属柜体、强电磁干扰源或多台射频终端堆叠摆放，以免影响读卡距离和识别稳定性。对于三维建模人员而言，该类产品的难点不在复杂运动机构，而在外观面质量、分件逻辑、接口空间和人机操作姿态的平衡：上表面需要足够完整以提示刷卡区域，前端接口需要明确可辨识，壳体又要能容纳板卡、天线、固定件和走线空间。模型在表达这些要素时，保留了黑色桌面终端的典型比例与端面特征，可用于门禁周边设备布局校核、发卡工位演示、通讯外设外观方案评审以及同类读写器结构参考。
