非接触式手波感应出门开关结构

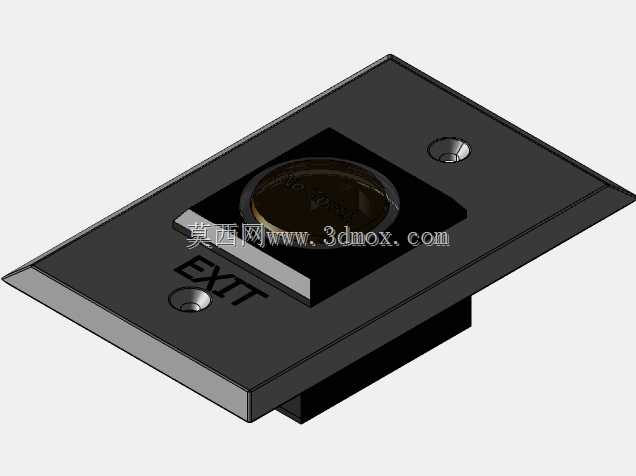

　　这套三维结构对应门禁系统中常见的非接触式手波感应出门装置，整体由外露安装面板、中部感应窗口组件和背部接线盒体三部分组成，建模时把面板、沉头安装孔、感应透镜、黑色遮光框、背部壳体以及EXIT标识区域都做了独立表达，便于结构工程师检查装配关系、开孔边界和外观层次。

　　在实际工程场景里，这类装置多用于办公室、洁净车间、医院通道、实验室、仓储门禁和无人值守出入口。使用者不需要按压机械按钮，只需将手靠近感应窗口，装置即可识别手部反射信号并向门禁控制器输出开门触发信号。相比传统机械出门按钮，非接触触发能够减少交叉接触，也能避免按键长期按压后出现卡滞、磨损、回弹失效等问题；在洁净区域或人员流动频繁的通道中，这种方式更利于保持面板整洁并降低维护频次。

　　从功能布局看，正面矩形面板承担安装遮盖和人机交互作用，面板中央设置内凹式感应窗口，窗口周围通过黑色遮光边框限制杂散光进入，降低相邻墙面反射、强光直射或近距离金属面对感应区的干扰。圆形感应透镜位于窗口中心，后方对应红外发射与接收元件的安装空间。透镜前方保留一定深度的遮光腔，可以让感应波束更集中地指向使用者伸手的位置，而不是向四周无序扩散。面板上的EXIT字样区域用于提示出门触发位置，即使在光线较弱的通道内，用户也能快速识别操作区域。

　　安装结构方面，面板左右两侧设置沉头固定孔，适合使用螺钉将面板固定在底盒或墙面支架上。沉孔设计能够让螺钉头部低于面板表面，避免突出物影响外观，也减少人员经过时刮碰的可能。背部盒体从面板后方凸出，用于容纳电路板、接线端子和感应元件，其外轮廓需要与墙面预埋底盒或明装底盒的内部空间匹配。建模时应重点核对背部壳体的高度、宽度和接线方向，因为现场安装常受底盒深度、线管位置和墙厚影响；若背部结构过高，可能导致面板无法贴合墙面，若接线余量不足，则会给端子压接和后期检修带来困难。

　　结构设计思路上，外露面板采用平直薄板形式，边缘做规整过渡，适合钣金加工或板材成型；中央感应区通过阶梯凹槽形成视觉焦点，同时为透镜和遮光件提供定位面。黑色窗口件与深色面板之间形成层次，既可以隐藏内部元件，又能减少外部光线直接射入。背部壳体与面板之间应预留螺钉柱、卡扣或定位筋的位置，使电路板安装后不会与透镜发生干涉。三维装配时需要确认透镜到PCB感应元件的距离，距离过远会降低信号强度，距离过近则可能造成感应范围过小或误触发。

　　感应范围的设定需要结合安装高度和通道宽度综合考虑。此类出门传感器通常安装在门扇内侧、距地面适合手臂操作的位置，用户走近后在面板前方短距离挥手即可触发。结构设计不能只追求感应距离大，因为门禁通道旁边可能存在门框、金属扶手、玻璃隔断或常闭门扇，灵敏区域过大容易在无人操作时被附近物体反射触发。较合理的方式是通过遮光框深度、透镜角度和壳体遮挡面把有效触发区限制在面板正前方，使动作意图明确，同时保证伸手即可响应。

　　外形边界上，正面面板需要覆盖底盒开孔并留出螺钉固定边距，因此面板长宽尺寸不能简单按内部电路板确定，还要考虑墙面开孔误差、装饰面接缝以及用户视觉识别需求。背部盒体宽度应小于面板外形，避免装配时与底盒侧壁冲突；盒体后方或侧面应预留线缆进入空间，方便与门禁电源、控制器和电锁信号线连接。若用于明装场景，还可在背部增加走线槽或密封垫结构；若用于暗装场景，则要保证面板能完全遮盖墙孔，并且拆卸维护时不需要破坏墙面饰面。

　　从材料与装配角度看，面板需要具备一定刚性和表面耐刮性，长期使用后不应因频繁清洁而失去标识清晰度。感应窗口区域则要兼顾透过红外信号与遮挡可见光的要求，窗口件表面不宜采用强反光材质，否则顶灯或阳光反射可能造成误动作。螺钉孔周围应保留足够的受力面积，避免安装时面板受压变形。背部壳体内应设置PCB支撑柱和限位筋，使电路板在运输、按压接线和日常振动中保持位置稳定。

　　在三维建模检查中，需要依次确认面板与背部盒体的贴合面、窗口凹槽深度、透镜安装直径、沉头孔锥角、螺钉柱内孔尺寸、线缆弯曲半径以及壳体内部元件高度。对于门禁集成项目，还应把该装置与门框、门扇、读卡器、电锁和控制器底盒进行空间复核，尤其是安装在窄立柱或玻璃隔断上时，面板背后可利用的深度往往有限，提前在模型中检查干涉，能够减少现场返工。整体结构简洁、功能边界清晰，适合作为门禁出门控制环节中的非接触触发部件进行结构参考和设备选型校核。
