六通道USB伺服控制器电路板结构设计

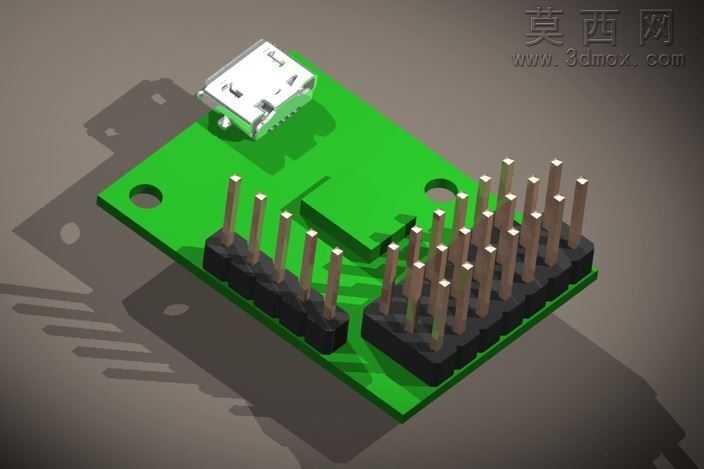

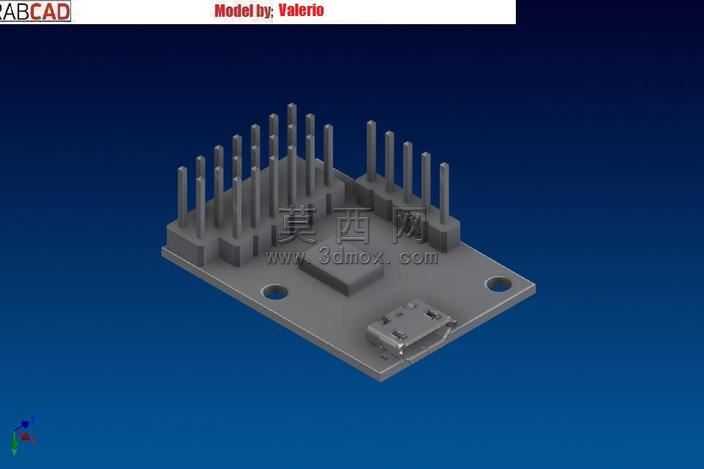

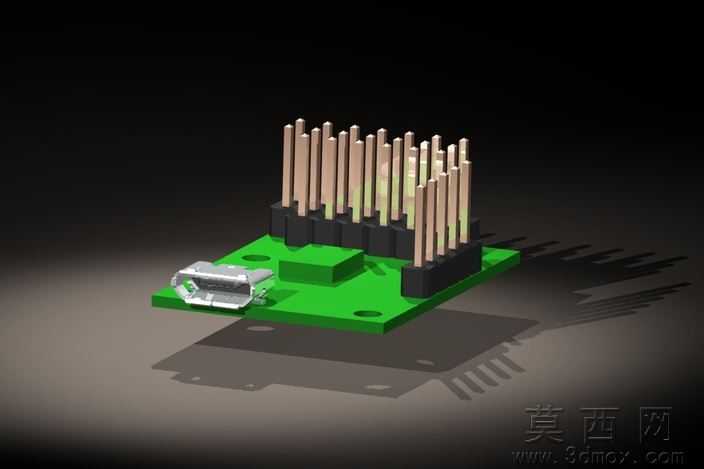

本作品为六通道USB伺服控制器的三维建模设计，整体围绕实际硬件功能需求展开结构搭建。建模过程中首先完成PCB基板的轮廓绘制，精准还原板身的两个定位安装孔位，确保后续实际生产装配时可通过螺丝完成板卡固定，孔位位置与板边距离、孔径尺寸均参考通用小型控制板的安装规范设定。板载USB接口部分采用精细化建模，还原接口金属外壳的卡扣结构、内部引脚排布以及接口与基板的焊接固定位，金属外壳部分做了边缘倒角处理，还原真实接口的冲压成型质感。排针组部分按照六通道控制的引脚需求排布，分别还原两组不同针数的排针座，黑色塑料基座做了细微的磨砂质感材质处理，铜质插针还原金属光泽与圆柱针身的拔模斜度，每根插针的间距严格遵循2.54mm标准排针间距规范，确保模型可直接用于结构验证。建模时对板身的覆铜区域做了分区处理，绿色阻焊层材质调整为哑光质感，还原真实PCB板的表面触感，阻焊层下方的走线区域做了轻微的凹凸纹理处理，模拟实际电路板的线路压合质感。设计过程中充分考虑各部件的装配干涉问题，USB接口的高度、排针的伸出高度均做了尺寸校验，确保外接USB插头时不会与排针产生空间冲突，排针的焊接引脚长度也预留了足够的焊盘接触空间。渲染阶段采用柔和的侧上方打光，通过光影投射凸显板卡各部件的立体层次，阴影部分做了柔化处理，既清晰展现各结构的位置关系，也还原电子硬件产品的工业质感。整个模型完整还原了该伺服控制器的全部外部结构特征，可用于产品展示、结构装配验证以及相关教学演示场景，各部件均为独立建模，可单独拆分查看内部装配关系，也可导出不同格式用于后续的结构仿真或3D打印验证。
