NX软件装配分解视图操作教程

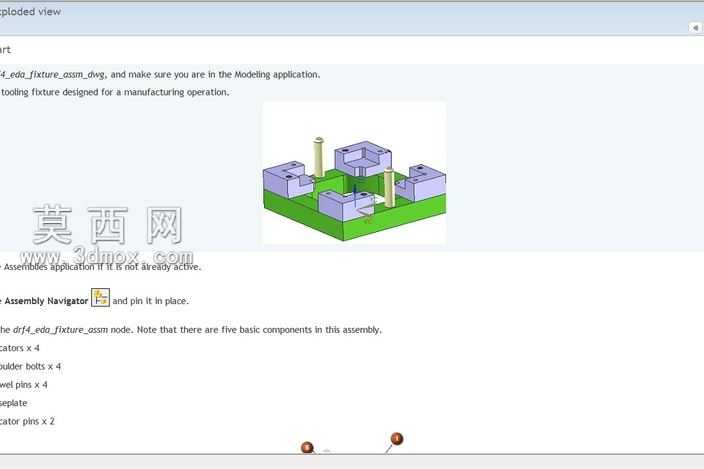

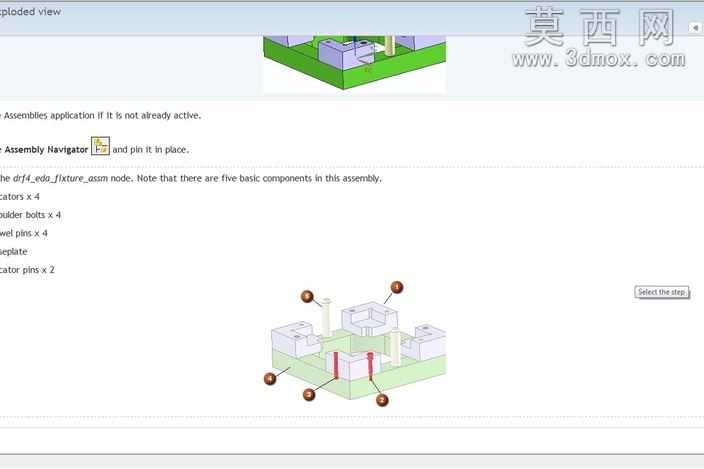

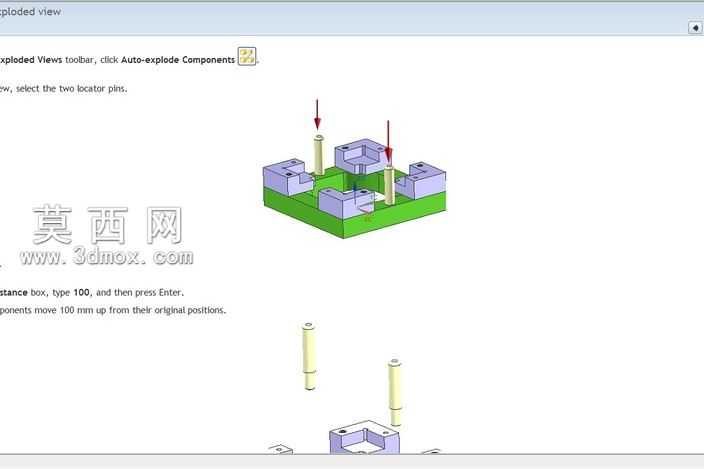

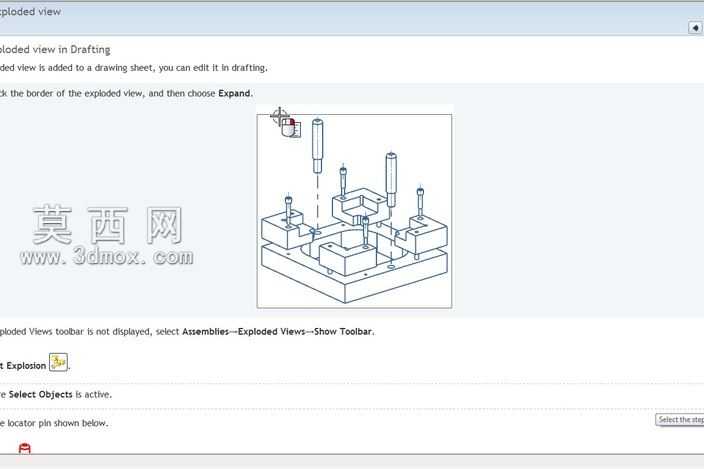

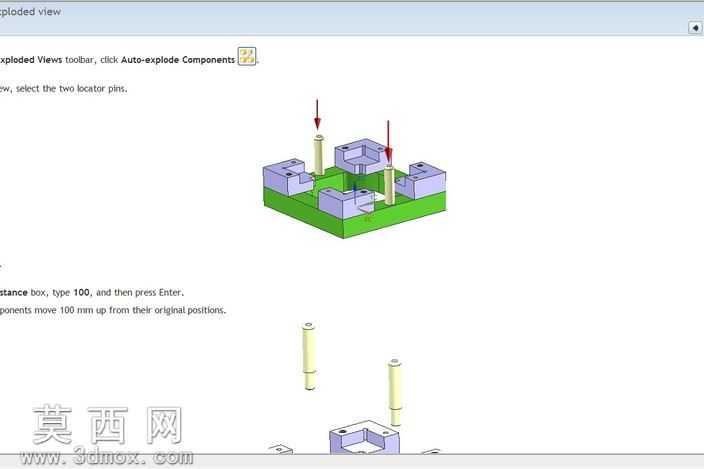

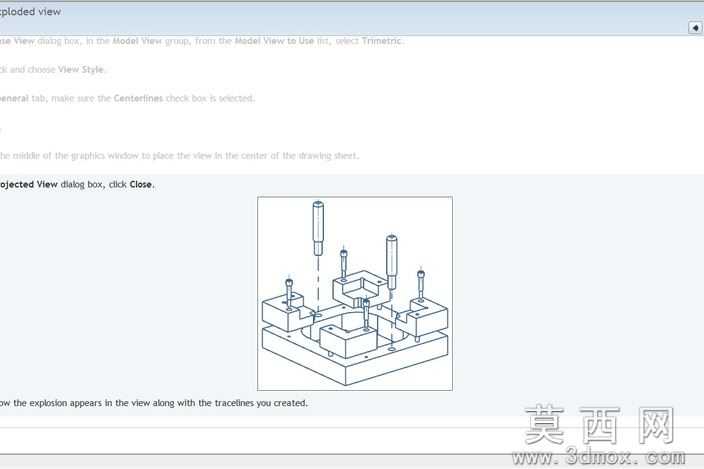

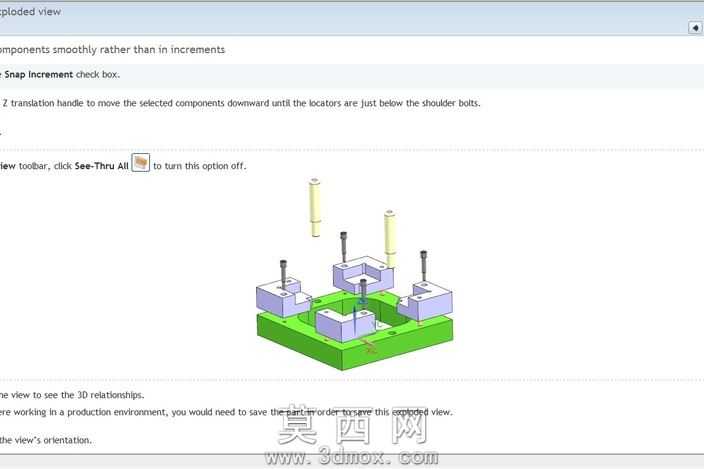

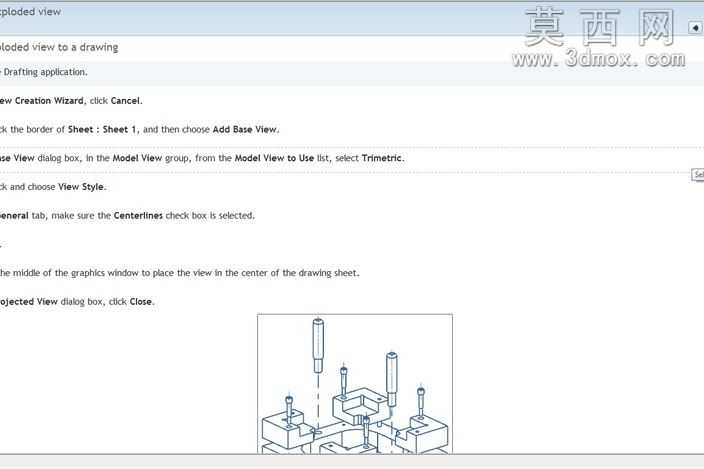

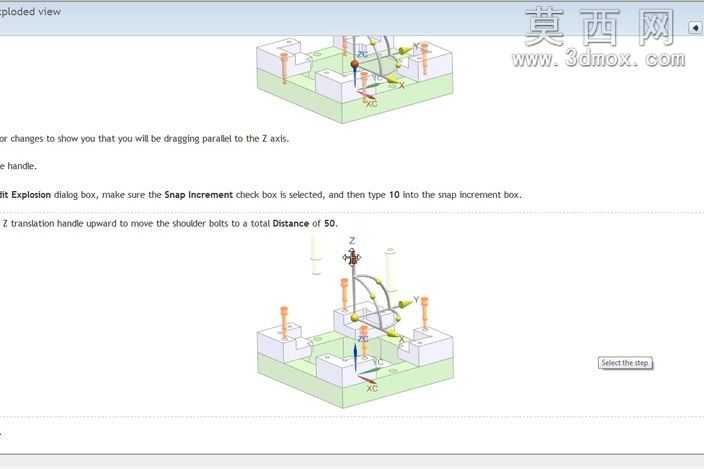

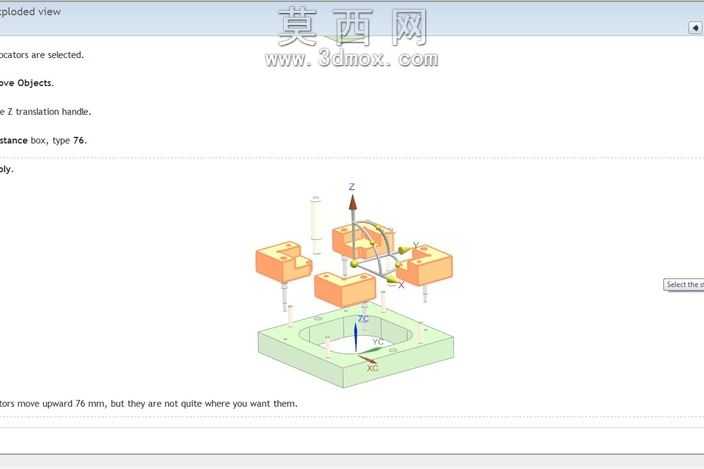

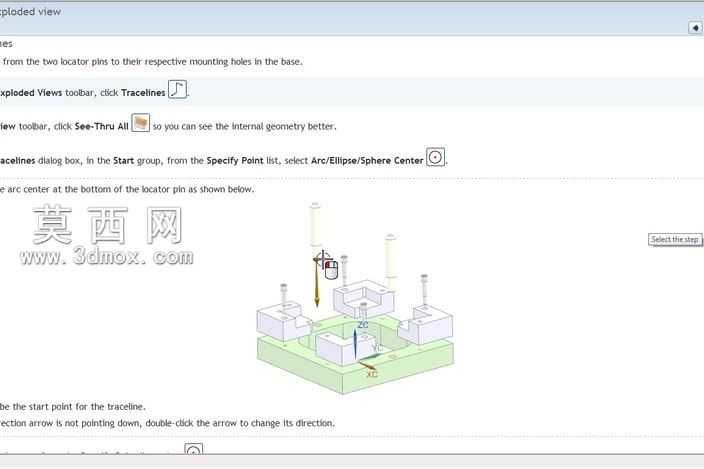

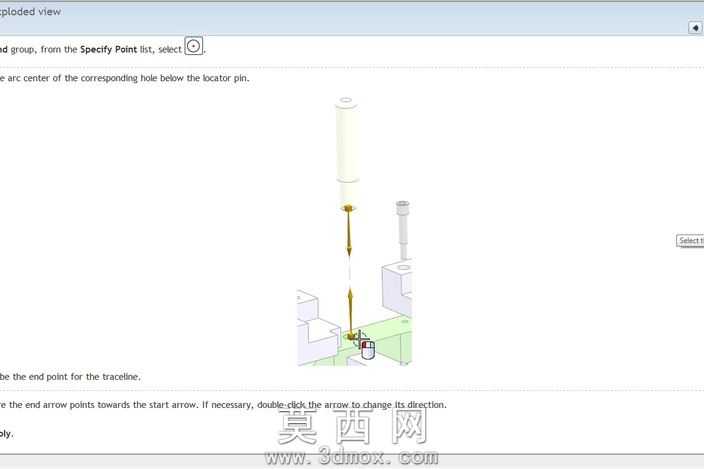

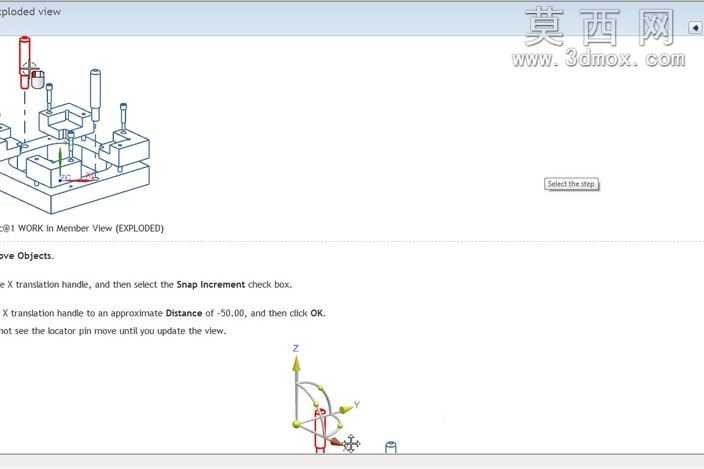

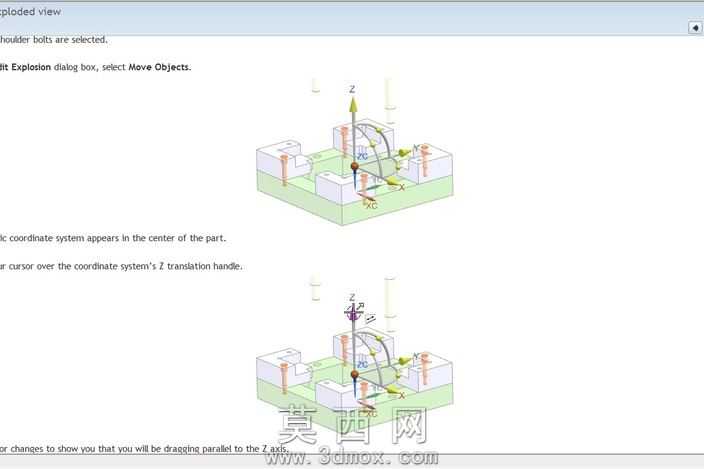

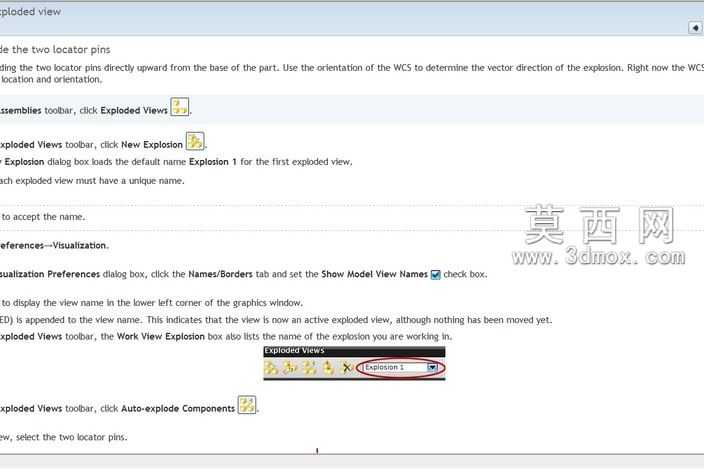

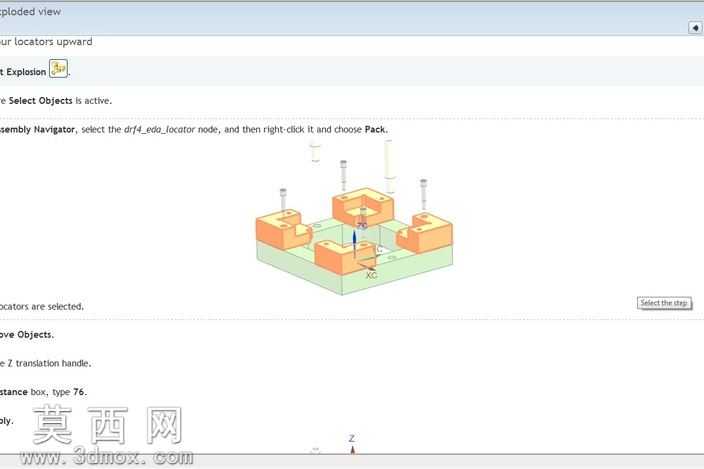

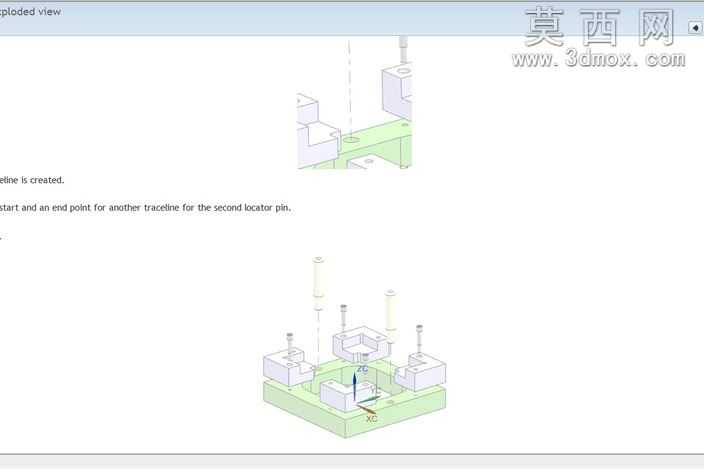

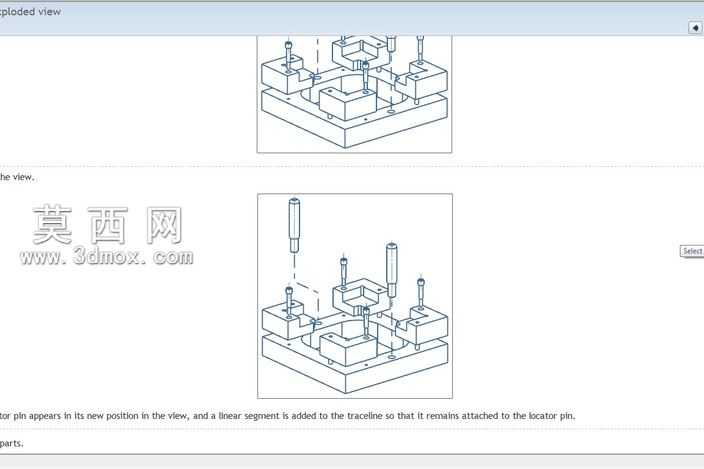

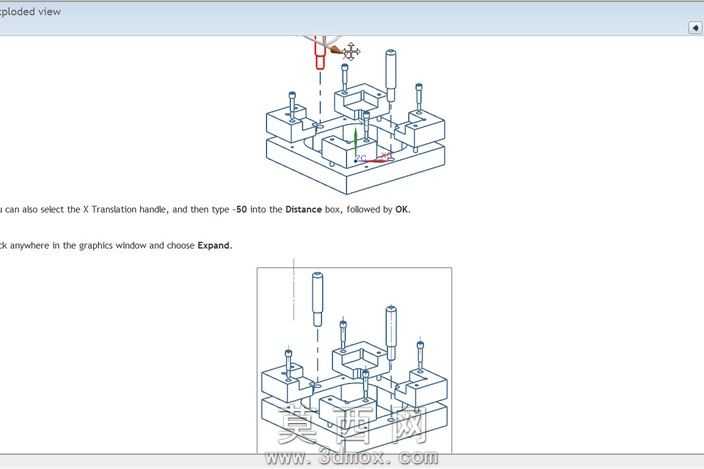

本教程围绕NX软件中装配分解视图的创建流程展开，依托典型工装夹具装配模型进行实操演示，帮助使用者掌握在制图模块下生成规范分解视图的核心方法。建模阶段需先确认处于装配建模应用环境，打开目标装配文件后，可通过装配导航器梳理装配层级，本次演示的工装夹具包含基座、定位块、导柱、紧固件等多类组件，各部件间的装配约束关系清晰，为分解视图的创建提供了明确的结构基础。创建分解视图前，需先在装配环境中定义爆炸参数，根据各组件的装配方向与配合关系，设置合理的爆炸位移距离，避免部件间出现遮挡或位移过度的问题，导柱类轴向配合部件沿轴向平移，定位块类平面配合部件沿垂直于配合面的方向偏移，确保分解后各部件的装配位置关系直观可辨。进入制图模块后，需先导入装配的基础视图，再通过视图创建向导选择已定义的爆炸状态，调整视图比例与投影方向，确保分解后的组件布局清晰，能够完整展示装配的组成结构与装配顺序。材质与渲染层面，演示模型对基座、定位块、导柱等不同部件赋予了差异化的显示颜色，基座采用绿色区分主体结构，定位块采用浅紫色标识功能组件，导柱采用米黄色呈现导向部件，通过色彩区分进一步强化分解视图的可读性。操作过程中需注意装配约束的完整性，若存在未完全约束的组件，爆炸时会出现位移方向错乱的问题，同时可通过编辑爆炸轨迹线，添加部件间的装配引导线，明确标注各部件的装配路径，让分解视图不仅能展示零件组成，还能传递装配工艺逻辑。完成视图创建后，可对视图的显示样式进行调整，隐藏不必要的基准特征与约束标识，保留核心的零件轮廓与分解关系，最终输出符合工程制图规范的分解视图，可直接用于装配工艺说明、作业指导书制作等场景，帮助生产环节快速理解产品装配逻辑，降低装配出错概率。
