汽车覆盖件装配定位工装夹具

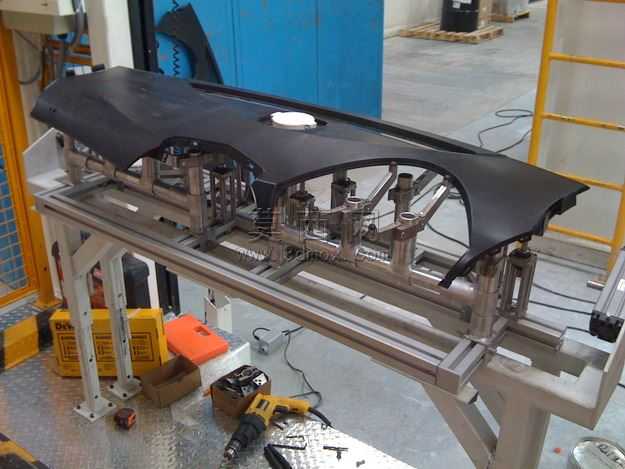

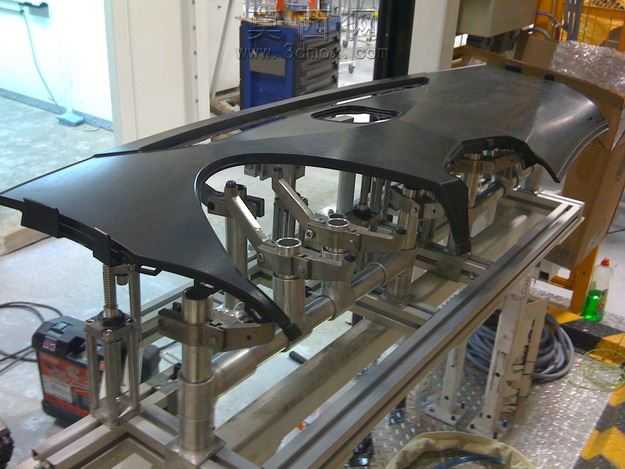

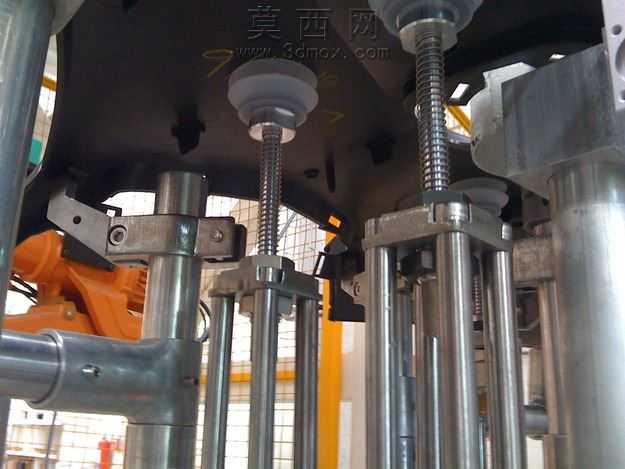

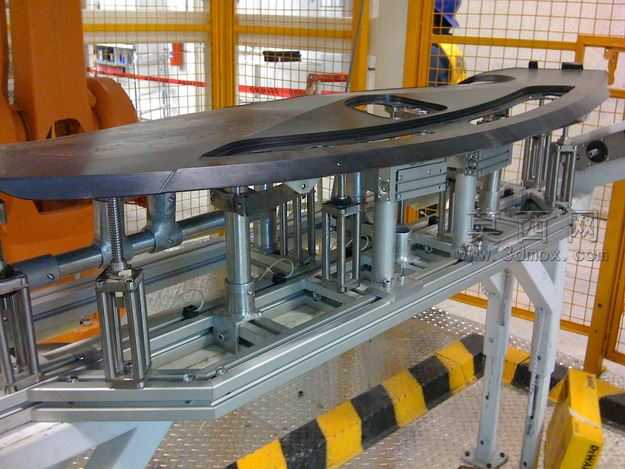

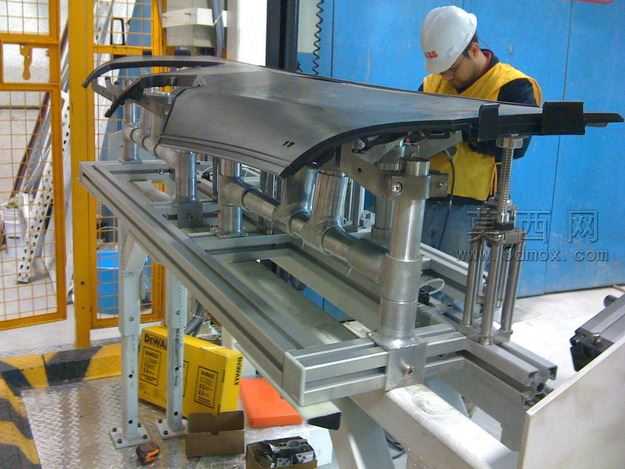

本套三维模型为汽车外覆盖件专用装配定位工装夹具，整体采用模块化设计思路完成全参数化建模，所有结构件均可在三维软件中实现参数驱动修改，适配不同版型汽车覆盖件的装夹定位需求。建模过程中严格遵循汽车工装设计的公差规范，对底座框架、定位支撑柱、夹紧单元、基准块等核心部件逐一完成结构细化，底座采用工业铝型材搭配焊接钢支架的组合结构，既保证整体工装的结构刚性，又兼顾后期调整改造的便捷性，所有型材连接位置均预留标准安装孔位，符合实际工装的装配工艺要求。定位支撑单元根据汽车覆盖件的曲面造型做随形设计，每个支撑柱的顶端支撑面都与覆盖件内表面完全贴合，建模时通过曲面投影、偏移命令生成支撑接触面，保证装夹过程中不会对覆盖件外观面造成压伤、变形，支撑柱高度可通过螺纹调节结构实现微调，适配不同批次工件的形位公差波动。夹紧单元采用标准化气动夹紧元件建模，所有夹紧臂的运动行程、开合角度都按照实际气动夹钳的参数做运动仿真模拟，可在三维环境中验证夹紧动作是否存在干涉，夹紧点位置均选取覆盖件边缘的工艺翻边处，避开外观面与功能安装位。模型材质渲染阶段，金属框架部分赋予磨砂不锈钢与喷塑碳钢材质，定位块部分赋予聚氨酯软质材质，夹紧元件赋予发黑金属材质，汽车覆盖件赋予哑光黑色工程塑料材质，整体渲染效果还原车间实际工装的真实质感，可直接用于工装方案评审、作业指导书制作等场景。整套模型结构层级清晰，各部件分组明确，可直接导出工程图用于生产加工，也可用于工装设计教学、汽车制造工艺演示等用途，建模过程中充分考虑了工装的人机操作合理性，操作位预留足够的作业空间，底部框架预留叉车孔与地脚安装位，满足车间现场的转运与固定需求。
