ZVA型燃油加注枪三维结构设计

　　这套三维结构围绕加油站燃油加注终端的实际操作展开，主体是一把带弯管出液口、握持扳机、软管连接接头和锁紧螺母的加注枪。建模时先从操作者的握持姿态入手，枪身轴线并非简单直筒，而是按照手腕自然施力角度做了弯折，使前端出液管能够顺畅伸入车辆油箱口，后端软管则保持较低的拖拽高度，减少长时间加油时的腕部负担。出液管采用细长弯管形态，端部开口清晰，便于插入油箱并引导燃油流向，避免直冲产生飞溅。管身与主体之间设置过渡段，兼顾强度与流道平顺性。

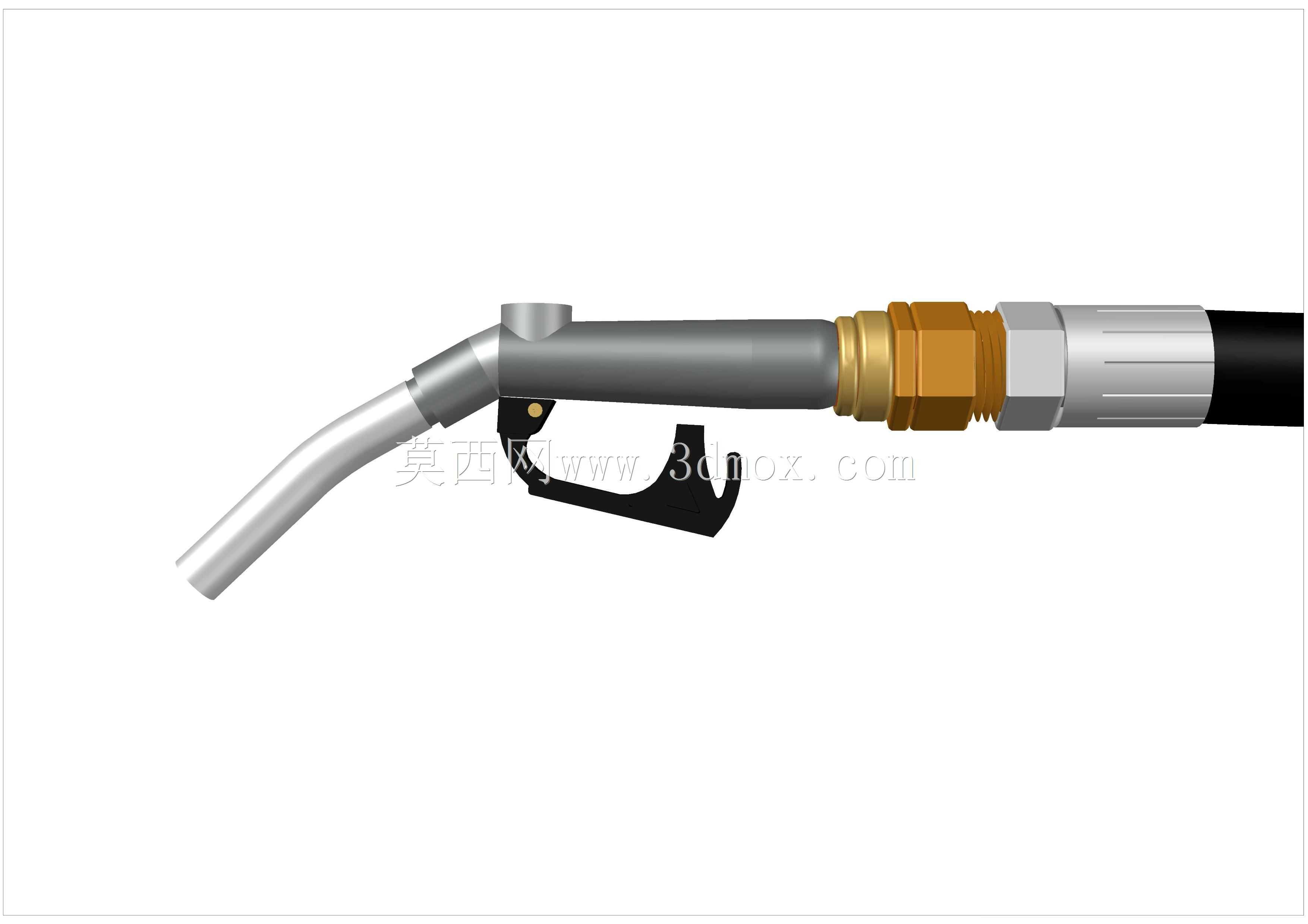

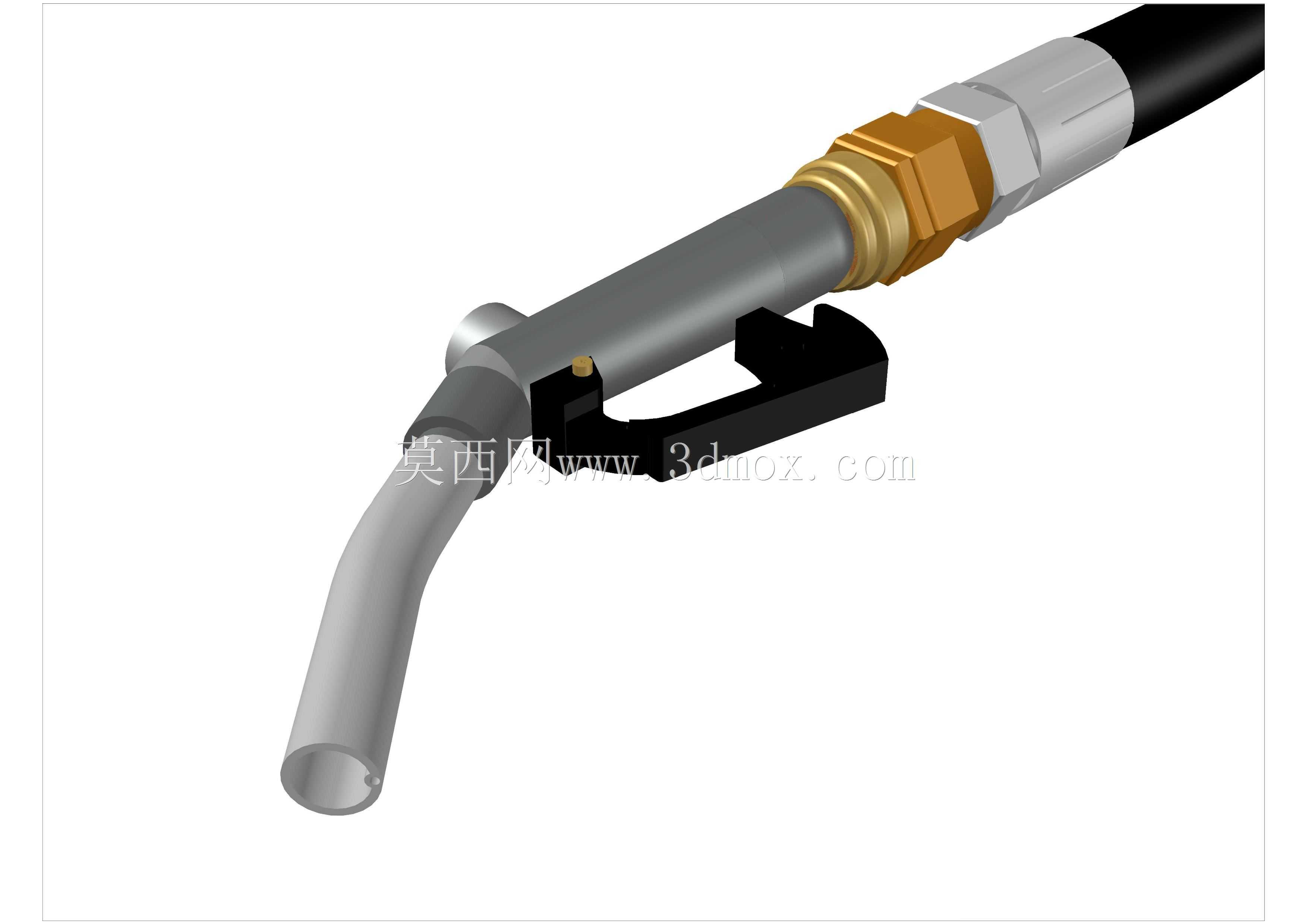

　　枪体中段是主要的握持与控制阀区域。黑色扳机位于手柄下方，通过铰接方式与阀体联动，扣动时开启内部流道，松开后依靠复位结构切断供油。扳机外形做了贴合手指的折线轮廓，边缘留有足够间隙，防止冬季戴手套操作时卡滞。手柄下方的黑色护架既保护扳机，避免车辆剐蹭或落地碰撞造成误动作，也为整枪悬挂、收纳提供受力点。主体外壳以灰黑色金属质感表现，表面分段清晰，能够看出阀体、连接套和操作件之间的装配关系。

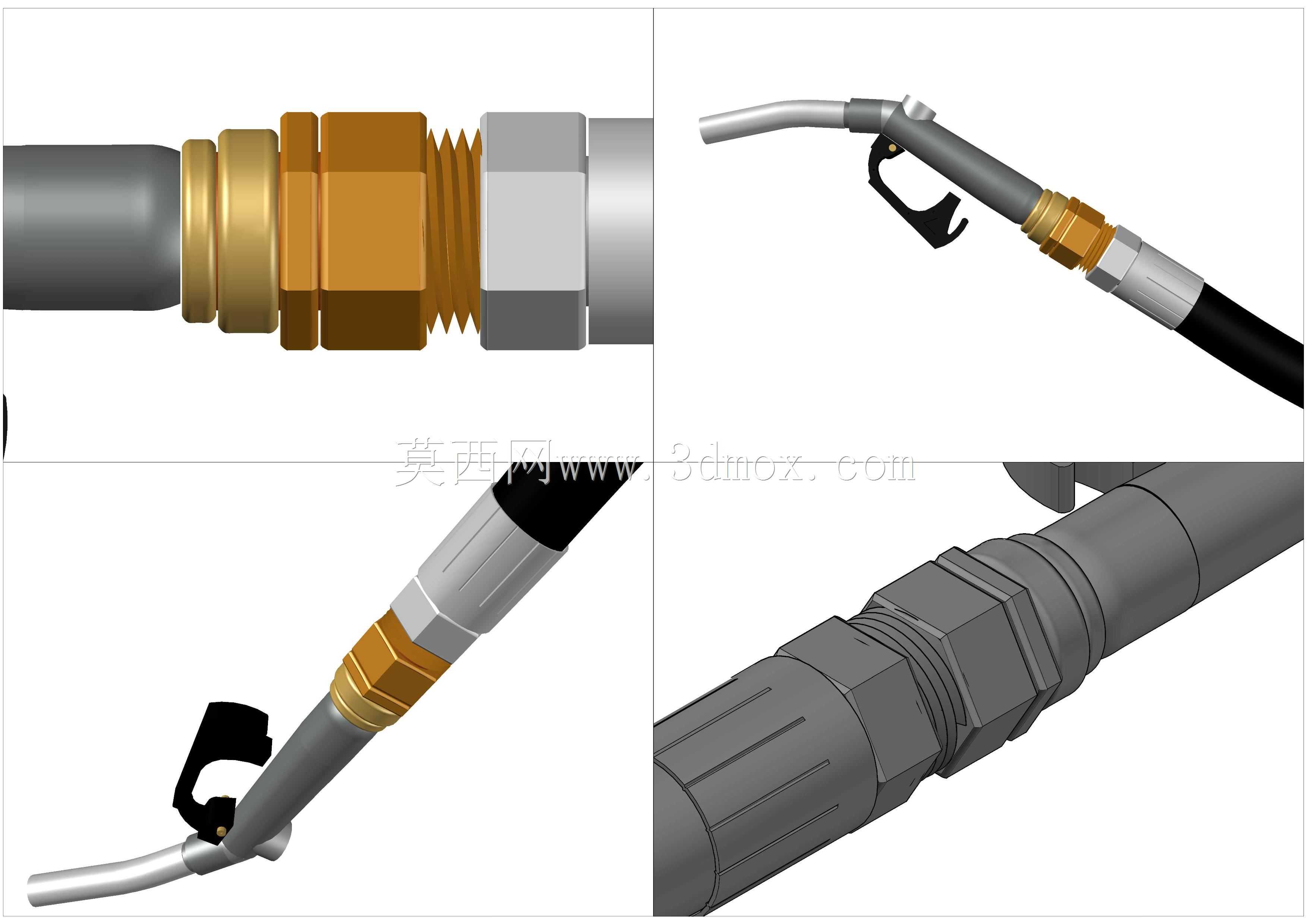

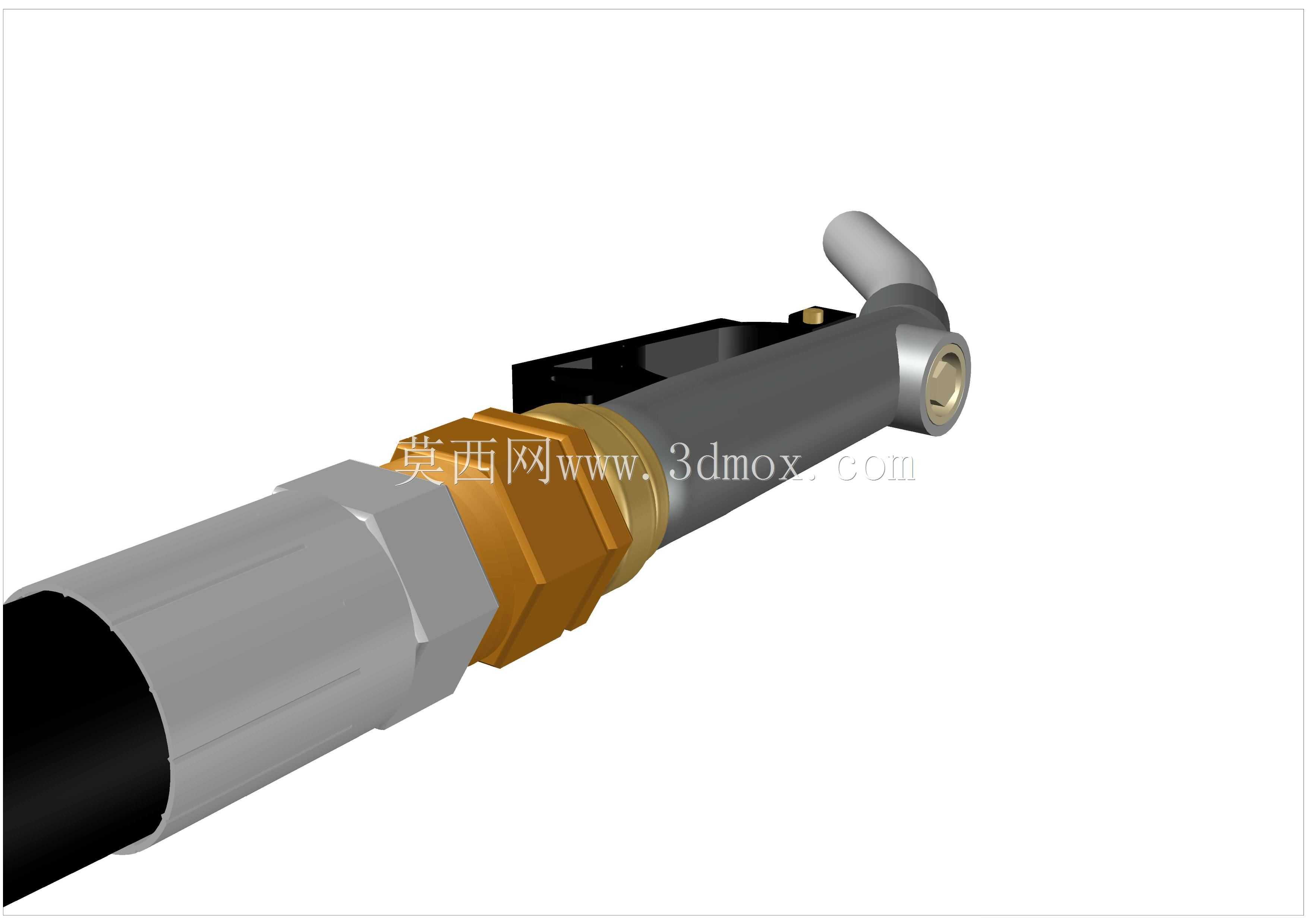

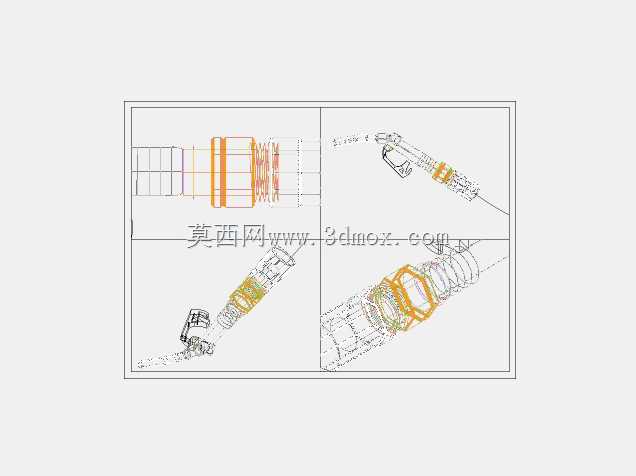

　　软管连接端是结构设计的重点。模型中可以看到金色六角螺母、压紧套、密封段以及黑色软管层的组合。六角件用于现场拆装时施加扳手扭矩，压紧套将软管骨架与枪体接口锁紧，密封段承担燃油承压防漏任务。接头附近采用多级台阶，使轴向定位、周向防松和管路密封各自有明确的配合面，而不是把所有功能集中在单一零件上。后端黑色软管按柔性管路外形建模，虽在三维中以实体表现，但直径、弯曲趋势和接头插入深度均参考实际加注软管布置，便于检查枪体与加油机卷盘、地面限位件之间的干涉情况。

　　从应用场景看，这类加注枪安装在加油站加油机输出端，通过软管与油泵、流量计、油气回收管路相连。操作者将出液管插入油箱口后扣动扳机，燃油经枪体内阀腔、出液管进入油箱；加注达到设定状态或松开扳机时，阀门关闭，流道被切断。结构上需要同时满足耐油、耐压、耐频繁插拔和低温抗冲击要求，因此金属接头、密封件和操作护架在模型中均有独立形体，方便后续拆图、加工核对以及备件替换。

　　设计思路上，模型没有把产品做成单一外观件，而是保留了实际装配逻辑：前端弯管负责插入与导向，中段枪体容纳阀门并形成握持区，扳机负责操作输入，护架负责防护，后端螺母和接头负责与软管连接。各段直径变化明显，既反映内部流道由连接端到出液端的过渡，也体现外部零件的装拆顺序。金色连接件与灰黑枪体形成视觉区分，在三维评审中可快速识别扭矩装配区和手动操作区。

　　尺寸与安装边界方面，整枪沿软管到出液口形成较长轴线，前端弯管具有一定外伸长度，选型时需确认油箱口周围空间、加油岛高度以及软管悬挂半径。手柄下方护架向下突出，布置枪座或挂钩时不能只按圆管外径预留位置，应给扳机和护架留出完整包络空间。后端接头的六角尺寸决定扳手活动空间，若靠近加油机侧板或卷盘护罩，需预留侧向拆装角度。出液管端部较细，与油箱插管深度相关，外围不能增加影响插入的凸起。整体模型适合用于加油设备结构校核、加注终端展示、五金配件装配说明以及流体输送设备方案沟通，能够直观呈现燃油加注枪从软管接口到出液喷嘴的完整结构关系。
