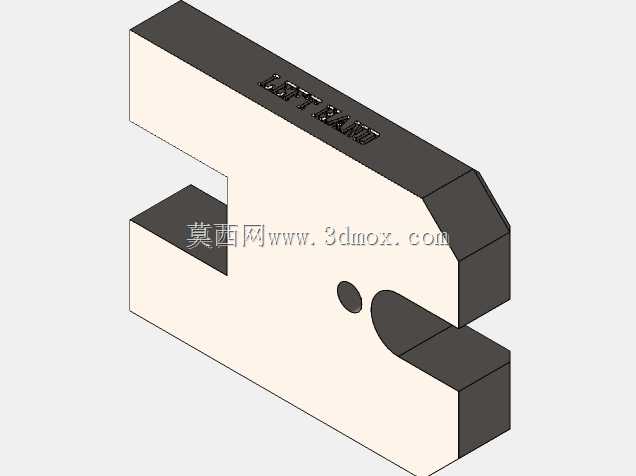

手动心轴压装工装左侧机架结构

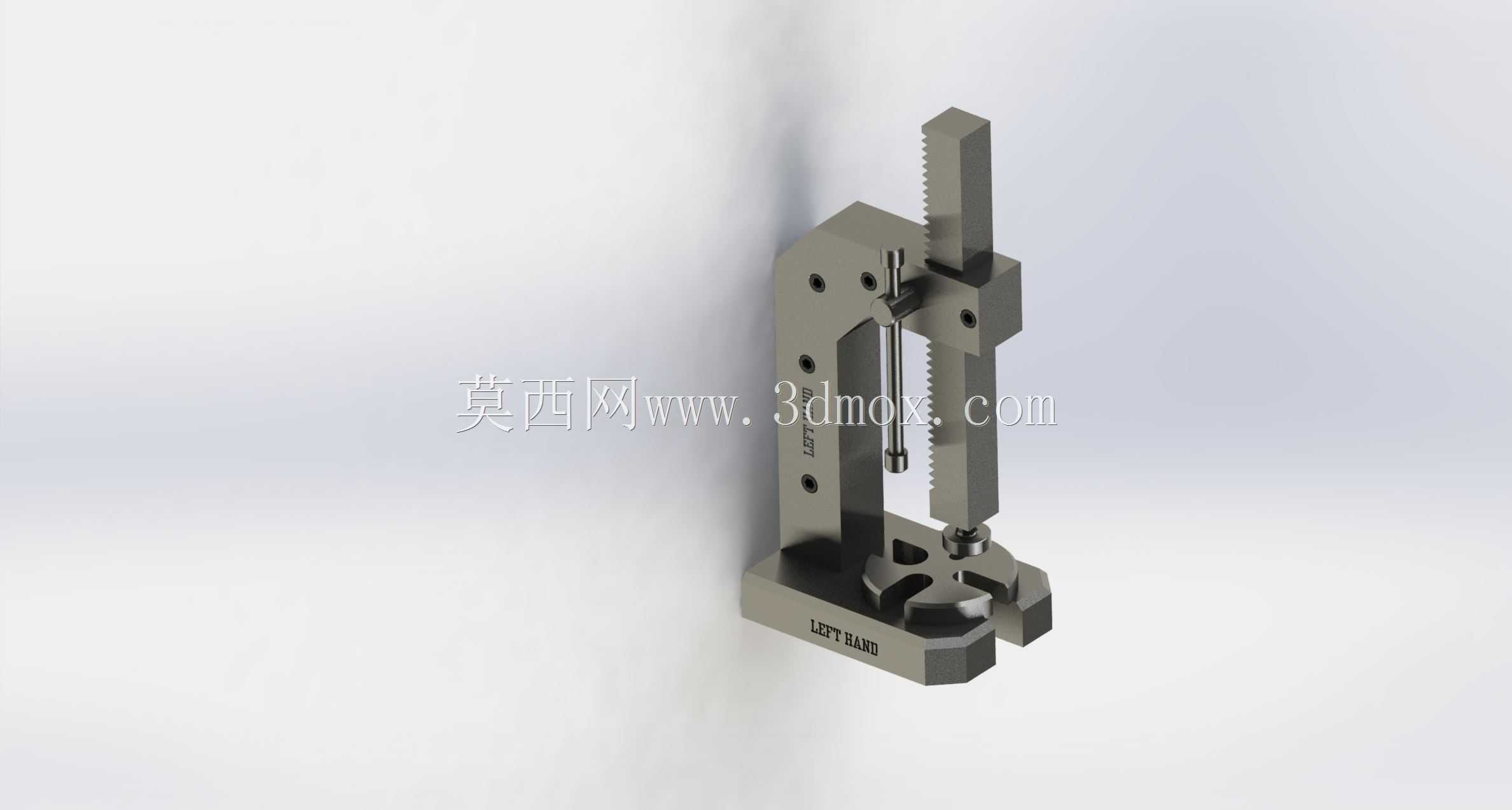

　　这套手动心轴压力机的左侧机架结构，面向小批量机加工、维修工位和教学实训场景，主要解决衬套、销轴、小型轴承以及过盈配合件的压入与压出问题。在实际车间里，这类设备常布置在钳工台旁、装配线边检工位或者模具维修区，用来完成轻载压装作业；相比气动或液压压床，它不需要外接动力源，机架占地紧凑，操作力度可通过齿条行程和手杆力臂直接反馈，适合对压装速度要求不高但对位精度要求较严的工序。

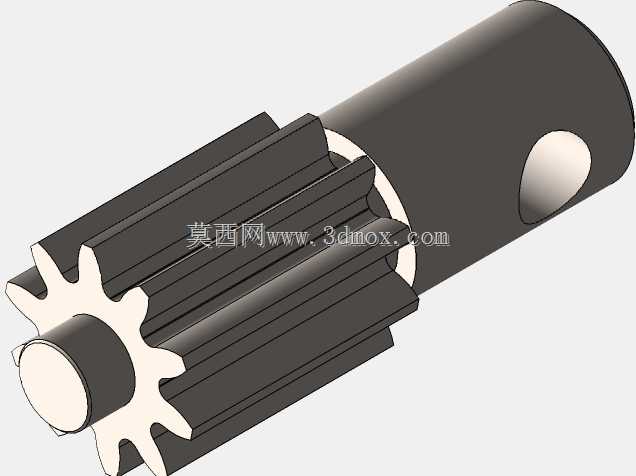

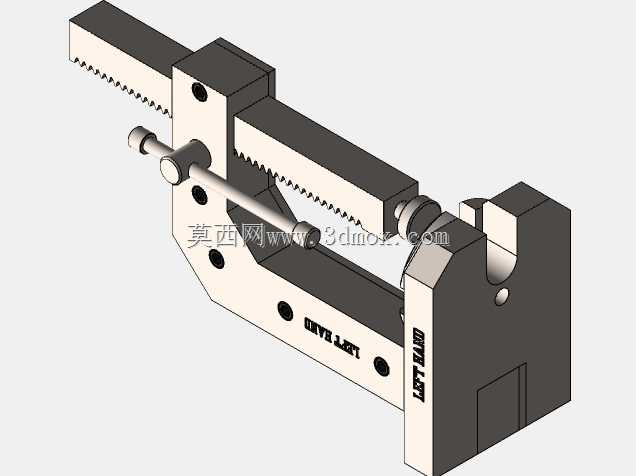

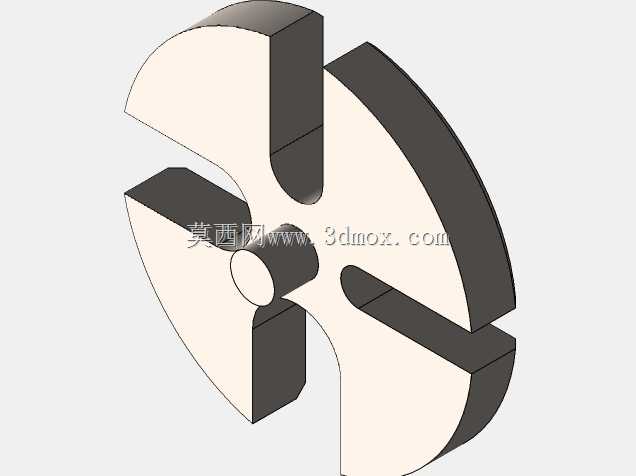

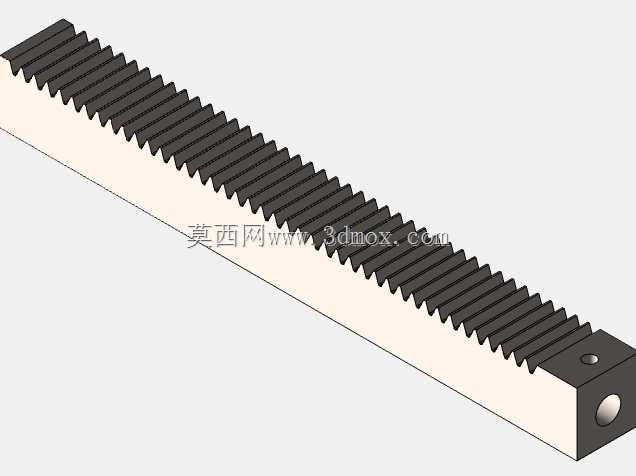

　　从功能布局看，整机采用立式C形开口框架，底部为带安装孔的厚重底座，中部立板承担压头反力，顶部导向段约束齿条滑枕的上下运动。压头沿竖直方向进给，工作区下方预留V形或平面承托结构，可放置垫块、定位套或简易仿形支座，以适应不同直径和高度的工件。齿条侧面加工有连续齿槽，配合小齿轮与止动棘爪，能够在加压过程中防止滑枕回弹，松开锁定后又可快速抬升压头，这种结构在手动压床中十分常见，维护点集中在齿轮轴、棘爪弹簧和压头配合面。

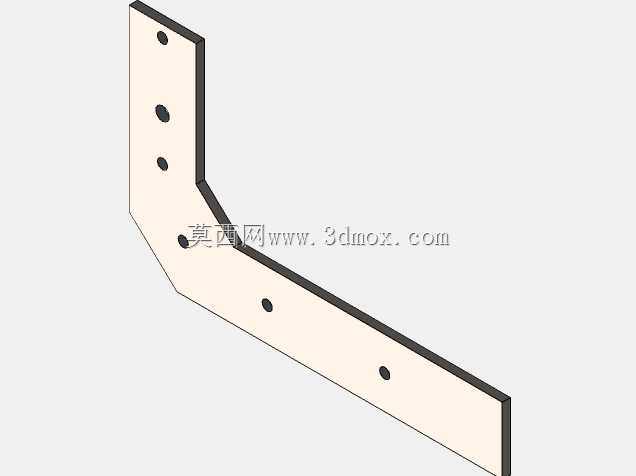

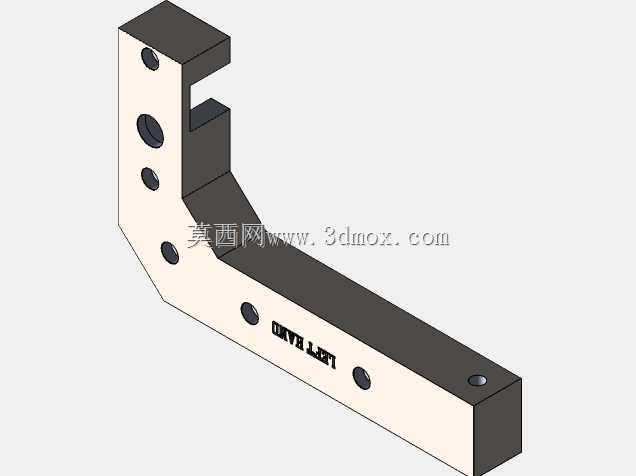

　　设计思路上，机架的关键不在外形复杂，而在受力路径要短、刚性要足。压装力从压头作用到工件，再经底座、立板回传到顶部导向块，形成闭合承载回路。立板上开设的多个孔位既用于减轻无效质量，也可作为附件安装、行程限位或防护件固定位置。底座宽度和前后深度决定了设备放置稳定性，若压头中心线过于靠近开口前沿，偏载时容易出现整机前倾；因此模型中底座向工作区下方延伸，使压装力作用点落在支撑轮廓内部，这也是台式压具设计中需要重点校核的安装边界。

　　外形尺寸方面，该结构属于桌面型轻载压力机，高度明显大于底座占地，适合在固定台面上通过螺栓锁紧使用。底座四周的沉孔可用于与工作台连接，搬运时则可整体移动。压头到底座承托面的最大开口高度决定了可放入工件的高度范围，喉深，也就是压头中心线到立板内侧的距离，决定了工件可伸入的宽度；选型时不能只看公称压力，还要同时核对开口高度、喉深、压头行程和底座支撑面积。若工件外形较宽，喉深不足会导致工件无法对正压头；若工件过高，则需要增加垫块或更换更高开口规格。

　　压装衬套时，通常先在底座上放置同轴定位套，使衬套、工件孔和压头三点共线，再缓慢扳动手杆，让压头通过压套均匀施力，避免衬套边缘单点受力而卷边。压出销轴时，则需在工件下方设置跨空支撑，让销轴能够进入让位孔，压头中心线对准销体后逐步加压。对于带台阶的小型轴承或紧定销，可更换压头端部附件，把点接触改为环面接触，从而降低工件表面压伤风险。

　　机架建模时需要重点表达立板与底座的连接过渡、齿条滑枕的导向间隙、齿轮轴的安装位置以及棘爪的摆动空间。C形框架在满载时会产生一定张开变形，立板与底座交接处属于应力集中区域，圆角和加强过渡不能简单省略；顶部导向块与滑枕之间应保留合理滑动配合，过紧会使操作费力，过松则会导致压头倾斜。齿条段的齿形、节距和行程位置要与齿轮参数一致，压头最低位时不得撞击底座，最高位时也不能脱离导向区。

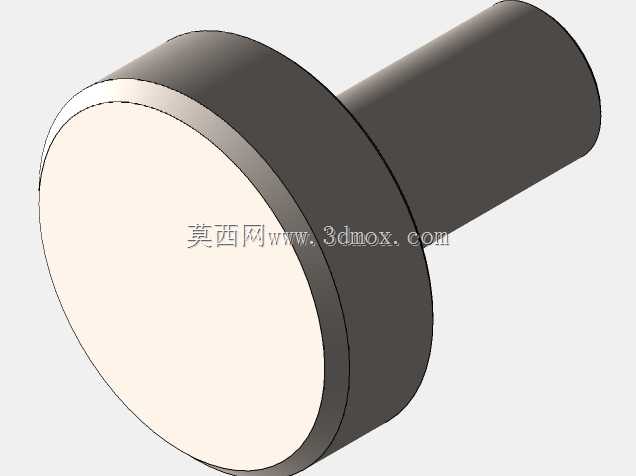

　　在三维结构评审中，还应关注操作件与机架之间的干涉关系。手杆摆动半径内不能贴近立板棱边，工件取放方向应保持开阔，压头前端可设置可拆卸压盘，以便针对不同任务更换。底座上的标识区、安装孔和承托面属于实际加工与装配都要保留的特征，建模时不宜为了外观简化而删除。整体来看，这类心轴压力机结构并不追求高自动化，而是以稳定、直观、易维护为核心，通过刚性机架、齿条进给和机械止动组合，完成轻载过盈装配中最常见的压入、压出和校正工序。
