圆盘式上下合模冲压工装结构

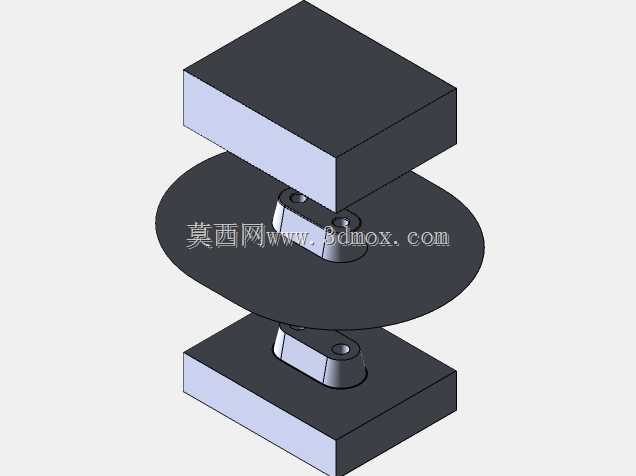

　　这套工装围绕中小型压力机上的薄板压型工序展开，整体采用上下对合的立式布置，核心受力路径沿压机滑块中心线传递。上部为矩形上模座，直接承接滑块下行压力，底面安装成型凸模；下部对应设置矩形下模座，固定在压机工作台上，中间布置一块大直径圆盘承压件，圆盘上下两侧各有一组带销孔的对位成型块，合模时两组块体沿导向方向贴合，完成工件的折弯或压型动作。

　　从现场使用逻辑看，这类结构常见于五金件小批量冲压、支座类零件成型以及试样件试制。圆盘并非单纯的外观件，它承担两个作用：一是扩大承压面积，把上下模座传递的集中载荷分散到更大范围，降低局部接触应力；二是为中部成型区域提供稳定支撑面，避免偏载时模座边缘出现翘曲。上下矩形模座则负责与压机接口匹配，上模座随滑块往复运动，下模座通过压板或螺栓固定在工作台T型槽上，安装时需要保证两块模座平行度，否则合模后成型块会出现单侧贴死、另一侧留缝的问题。

　　中部成型块的设计是整套工装的关键。块体轮廓随工件形状变化，图中可见其带有圆弧过渡和定位销孔，销孔用于块体与模座之间的周向定位，防止反复开合后发生转动错位。上下成型块在合模状态下形成封闭型腔，料片放置于下块定位面，滑块下行时上块先接触料片，随后沿圆盘中心区域完成压型。圆弧过渡处对应工件的弯曲圆角，建模时需要重点核对圆角半径与料厚的匹配关系，圆角过小会导致材料拉伸过度产生裂纹，过大则成型后回弹明显，工件尺寸不稳定。

　　外形尺寸方面，上下模座采用矩形截面，长宽方向决定了在压机工作台上的占用边界，设计时需留出压板安装空间以及操作人员取放料的操作间隙。中部圆盘直径明显大于成型块轮廓，其外圆作为防护和承压边界，厚度方向要满足抗弯要求，若板料成型力较大，圆盘厚度不足会在合模瞬间产生凹陷变形。整体闭合高度需要与所选压力机的装模高度相匹配，开模状态下上下成型块之间的开口高度要保证料片和成型后工件能够顺利取出，通常还要预留安全余量，避免手指或取料工具伸入时与运动部件干涉。

　　导向与对中在这类无独立导柱的简易模架中尤为重要。图中结构依靠成型块自身轮廓和销孔实现对位，适用于载荷不大、批量适中的场合；若用于高速连续冲压，建议在模座四角补充导柱导套，抵消滑块下行时的水平偏移。建模过程中需要先确定压机滑块底面和工作台面的基准平面，再以两平面为参照搭建上下模座，保证合模方向与压机轴线重合。圆盘与上下模座之间的配合面应设置为同轴约束，成型块销孔与定位销采用过渡配合，既保证定位精度，又便于后期更换磨损块体。

　　受力校核上，上模座底面与凸块接触区域、下模座顶面与圆盘接触区域为主要承压面，需检查压型力作用下的接触应力是否超出材料许用值。成型块的型腔侧壁在材料流动过程中会受到侧向推力，块体与模座连接的螺钉规格要按侧向力核算，不能仅按经验布置。圆盘外缘虽然不直接参与成型，但在偏载工况下会产生附加弯矩，其厚度和直径比例需要结合成型力反复调整。

　　实际装配时，先将下模座固定于工作台，放入圆盘并找正中心，再安装下成型块；上模座随滑块缓慢下行，通过垫片调整上下块合模间隙，间隙均匀后锁紧固定件。试冲首件时应采用低速点动，观察料片成型后是否出现偏移、划伤或回弹超差，再针对性修正成型块圆角或定位面位置。整套结构在三维环境中可完整演示开模、送料、合模、成型、出件的动作关系，为压力机选型、模架布局优化以及成型零件加工提供直接的结构参考。
