双螺旋交错啮合双联齿轮结构

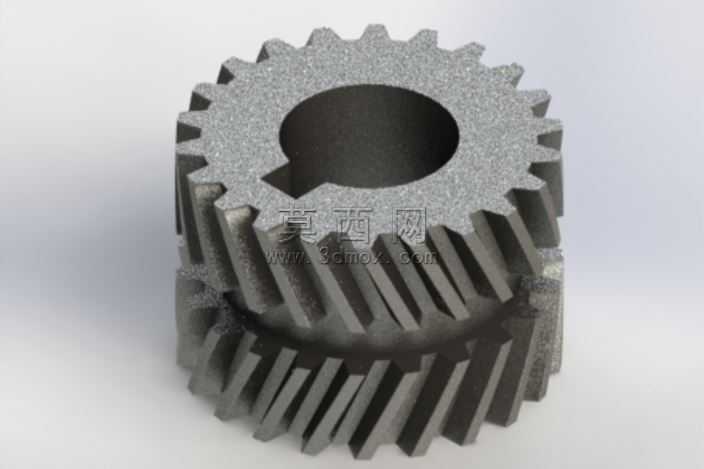

该模型为双联交错斜齿轮结构，采用三维参数化建模方式完成整体设计，建模过程中首先确定齿轮的核心参数，包括模数、齿数、压力角、螺旋角以及齿宽参数，先通过齿廓渐开线方程生成单个轮齿的精确截面轮廓，再通过螺旋扫掠命令生成单段斜齿的实体特征，随后通过圆周阵列完成整圈轮齿的排布，保证轮齿间距均匀、啮合间隙符合传动设计标准。模型上下两段齿轮采用反向螺旋角设计，形成双交叉的齿向布局，可同时适配两个不同旋向的啮合齿轮，实现单零件传递两路交错方向动力的功能，中心孔处设计有键槽结构，可与传动轴通过平键实现周向固定，避免传动过程中出现打滑空转的问题。模型的两段齿轮之间设置有环形退刀槽结构，既满足加工工艺的退刀需求，也可减少两段齿轮传动时的应力集中问题，提升零件整体的结构强度。渲染阶段采用金属磨砂材质模拟粉末冶金成型的齿轮质感，表面添加细微的颗粒纹理还原真实金属零件的表面粗糙度，通过柔和的侧方打光突出轮齿的螺旋走向与结构层次，清晰展现齿形的轮廓细节与双联结构的布局特点。设计过程中充分考虑零件的实际装配需求，中心孔尺寸、键槽规格、齿顶圆与齿根圆尺寸均按照通用传动标准设定，两段齿轮的同轴度公差在建模时通过全局基准轴进行约束，保证零件加工后可直接适配常规传动装配场景，无需额外调整结构参数，该结构可应用于需要双向交错动力传递的紧凑传动机构中，有效减少传动系统的零件数量，提升整体结构的紧凑性。
