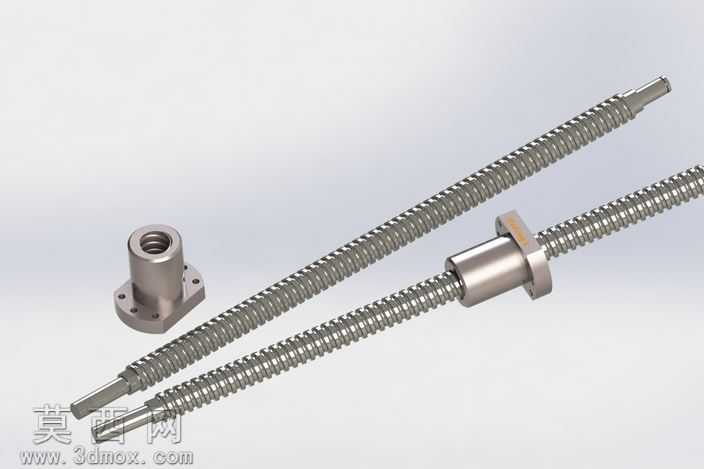

精密滚珠丝杠与配套螺母传动组件

本套滚珠丝杠与螺母组件采用三维参数化建模方式完成，建模过程中严格遵循精密传动部件的通用设计规范，对丝杠滚道、螺母循环结构、安装法兰定位孔等关键结构进行1:1等比例还原，确保各配合部位的尺寸公差符合精密传动场景的使用要求。建模阶段首先绘制丝杠主体的螺旋扫掠路径，以标准圆弧滚道截面完成丝杠杆体的基础特征创建，对丝杠两端的安装轴颈、扁位、倒角结构逐一进行特征细化，保证轴端安装尺寸与通用支撑座、联轴器的适配性。螺母部分分别建模方形切边法兰螺母与圆法兰单螺母结构，对法兰面的安装通孔、定位销孔、螺母端面的防尘密封槽结构进行精准刻画，内部滚道与丝杠滚道做同心配合约束，还原滚珠在滚道内的循环路径结构，清晰展现滚珠丝杠副的滚动传动原理。材质渲染阶段，对丝杠杆体与螺母主体赋予调质合金钢材质，添加细腻的金属磨削纹理，还原精密加工后的金属哑光质感，对安装法兰端面做轻度的表面氧化处理质感区分，金属边缘添加真实的倒角高光效果，避免渲染效果出现生硬的棱角反光。整套模型的装配层级清晰，丝杠与螺母保留合理的装配配合间隙，可直接用于传动机构的运动仿真演示，能够直观展现滚珠丝杠将旋转运动转化为直线运动的传动过程，模型结构无冗余特征，各零件可单独导出用于工程图生成、装配干涉检查等设计环节，适配各类自动化设备、精密机床的直线传动机构设计参考需求，能够帮助设计人员快速完成传动部分的结构选型与装配布局验证，减少重复建模的工作量，提升整体设计效率。
