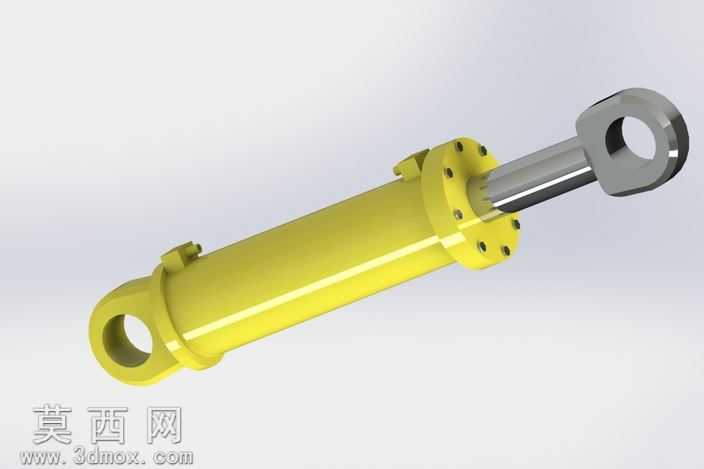

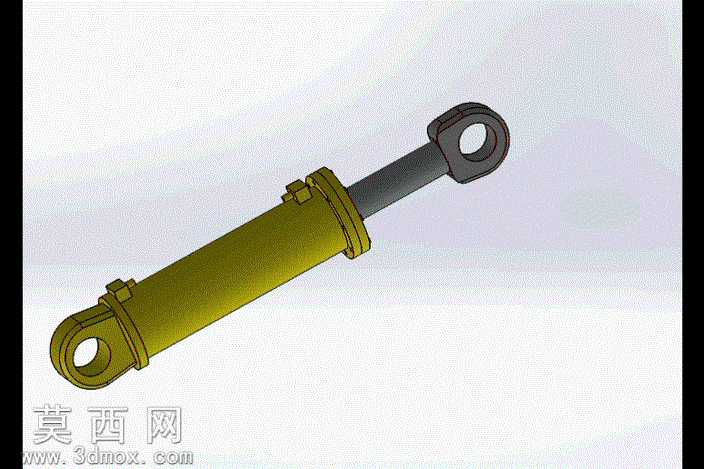

双耳环式工程液压油缸三维设计

本作品为双耳环安装形式的液压油缸三维建模成果，建模过程依托三维机械设计软件完成，整体遵循液压元件的通用设计规范，完整还原了工程用液压油缸的全部结构细节。建模阶段首先完成整体参数的基准设定，以油缸的公称行程、缸筒内径、杆径为核心参数搭建骨架模型，确保各部件的装配关系符合同轴度、垂直度的形位公差要求。缸筒部分采用实体建模方式，还原了缸筒外壁的安装接头、油口接口的凸台结构，内壁做了等径光整处理的结构示意，匹配活塞往复运动的密封配合需求；活塞杆部分做了表面硬化层的视觉区分，两端分别完成活塞连接端与耳环安装端的结构建模，耳环处的铰接孔做了衬套安装位的预留结构，还原了实际产品中铰接部位的耐磨设计。活塞与缸筒的配合部位、活塞杆伸出端的导向套、密封沟槽、压盖结构均做了精细化建模，清晰展示了油缸内部的密封层级、导向支撑结构，所有紧固件的位置、规格都按照液压油缸的常规设计标准排布，没有出现结构错配、干涉的问题。材质渲染阶段，缸筒部分采用了高压油缸常用的调质钢材哑光金属材质，表面做了轻微的氧化泛黄处理效果，还原工程液压件的实际外观质感；活塞杆部分采用了镀铬抛光的亮面金属材质，突出杆体表面的高光加工特性；耳环铰接部位做了锻钢的粗糙质感区分，密封件部位采用丁腈橡胶的深灰哑光材质，不同部件的材质区分清晰，能够直观分辨各零件的材质属性与功能分区。渲染输出时采用了柔和的均匀打光方案，避免强反光遮挡结构细节，能够清晰展示油缸的整体外形、各部件的连接关系，模型的结构逻辑完全符合液压传动领域的设计常识，可用于液压系统原理演示、工程机械配套部件选型参考、液压传动教学的三维展示素材，能够直观呈现双耳环液压油缸的安装形式、结构组成与工作原理。
