滚珠丝杠支撑用红色枕块结构设计

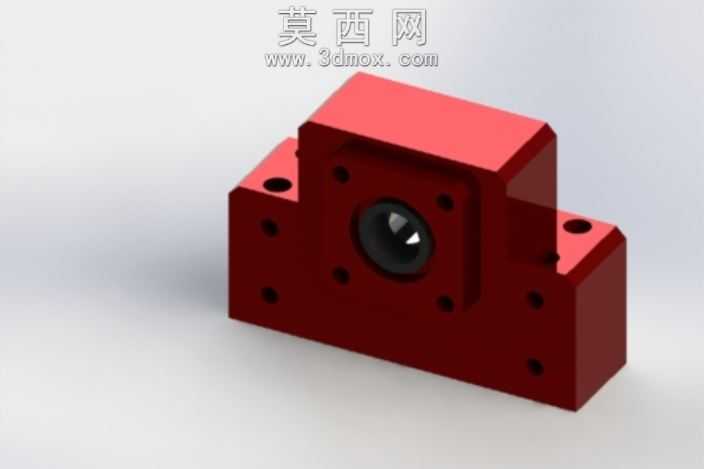

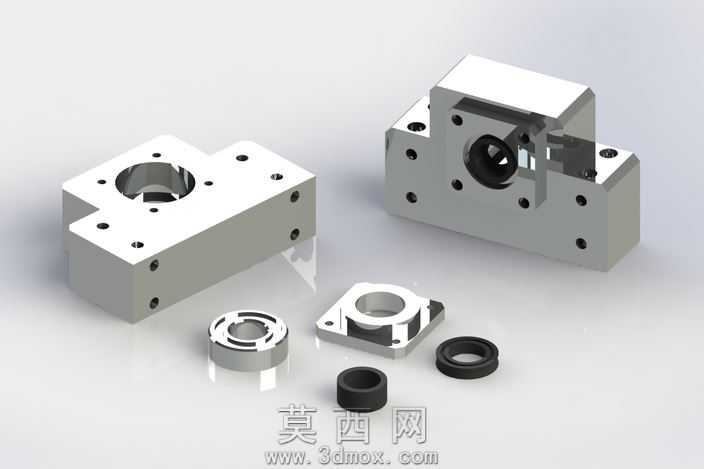

该枕块是针对滚珠丝杠传动系统设计的端部支撑承载构件，采用三维建模软件完成全参数化建模，整体建模过程严格遵循机械加工工艺逻辑，先完成主体块体的基准特征创建，以中心轴承安装孔为核心定位基准，依次拉伸生成主体承载基体、两侧延伸安装耳、前端轴承压装端面等核心结构。建模过程中对所有安装孔位采用阵列特征完成排布，保证各螺栓孔的位置度公差符合装配要求，中心轴承安装孔设置了适配标准角接触轴承的台阶限位结构，可实现轴承的轴向定位，避免丝杠运转过程中出现窜动问题。材质渲染阶段采用了金属阳极氧化红的材质效果，模拟实际加工中45号钢表面做红色氧化处理的外观质感，对安装孔的内圆柱面、端面贴合面做了金属切削面的质感区分，边缘处添加了符合实际加工的微小倒角特征，避免锐边结构带来的装配干涉问题。结构设计上，主体采用对称式箱型承载结构，两侧延伸的安装耳设置了贯通的螺栓安装孔，可直接将枕块固定在设备安装基准面上，基体上围绕中心轴承孔均匀排布的螺纹孔用于安装轴承端盖，实现轴承外圈的压紧固定，中心孔内预留了密封圈安装槽位，可适配接触式密封圈实现传动部位的防尘密封，延长内部轴承的使用寿命。设计思路围绕滚珠丝杠的支撑刚性需求展开，通过加厚主体承载壁厚度、优化安装孔位的排布间距，提升构件整体的抗振性能与承载能力，建模过程中对所有配合面预留了合理的装配公差，保证与标准滚珠丝杠端部、标准轴承、安装螺栓的适配性，整体模型结构完整，特征树逻辑清晰，可直接用于工程出图、装配模拟以及数控加工编程参考，能够直观展现该支撑枕块的装配关系与结构细节，为传动系统的整体布局设计提供准确的三维参考依据。
