马自达3MPSK04涡轮落水管法兰

　　这款法兰面向马自达3 MPS车型的K04涡轮排气侧落水管连接场景，主要用于涡轮增压器出口与下游排气管路之间的刚性密封对接。在整车排气系统中，涡轮壳体出口温度高、振动大，法兰需要同时承担定位、压紧、密封和传力作用，因此其轮廓、孔位和厚度都不能随意简化。

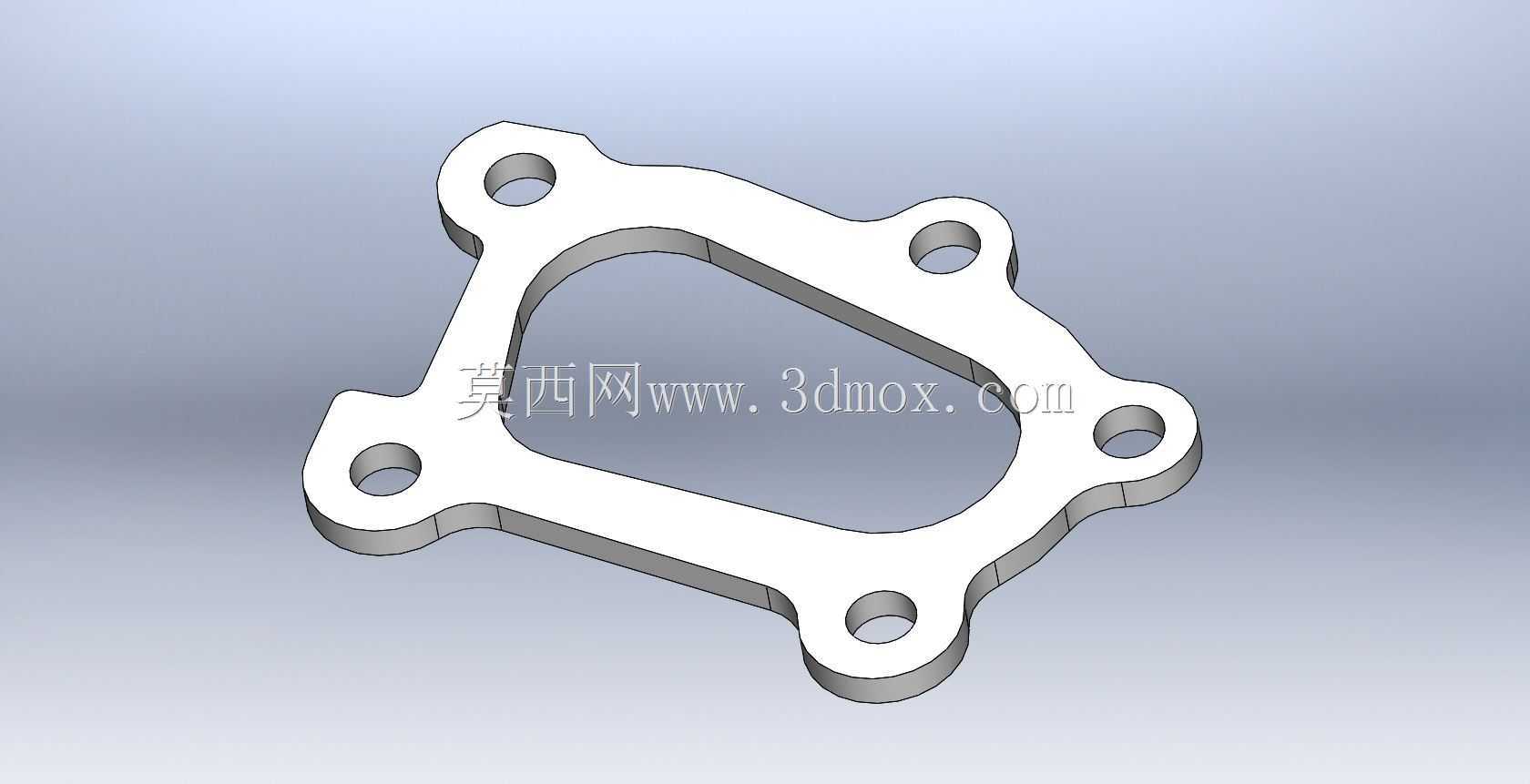

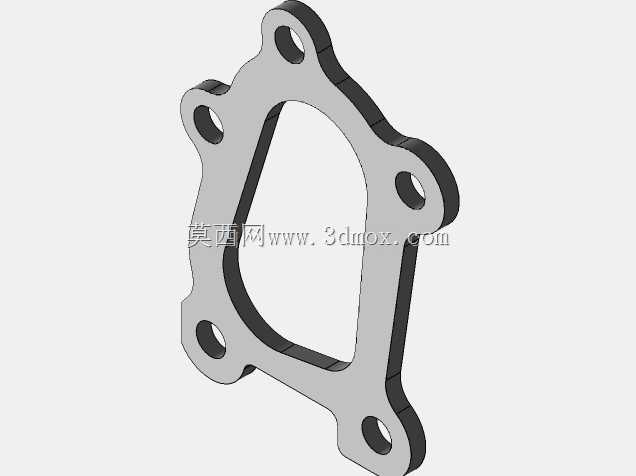

　　从结构上看，该零件采用异形平板法兰形式，中部开设与涡轮出口流道相匹配的大尺寸异形通孔，用于保证废气从涡轮壳进入落水管时不产生明显台阶。外轮廓围绕流道口和螺栓孔展开，局部向外延伸形成六个安装耳，每个耳位设置一个通孔，用于穿装螺栓或螺柱。孔位分布并非规则圆形，而是跟随K04涡轮壳体结合面的实际螺栓布局确定，这也是该类配件区别于通用圆法兰的关键。

　　设计这类法兰时，首先要锁定涡轮出口结合面的边界。中心孔形状需要与涡轮壳出口及落水管接口对齐，边缘保留足够的密封宽度，既不能压到流道内壁造成排气截流，也不能因密封面过窄导致垫片压溃。六个安装孔的位置度直接影响装配可行性，孔中心距、孔径与耳位外形需要协同控制：孔径过小会降低装配容错，过大则会削弱压紧面；耳位外圆到孔边的距离要满足螺栓压紧时的强度要求，避免拧紧后局部变形或裂纹。

　　法兰厚度在模型中体现为均匀板厚结构，这种形式便于采用钢板激光切割、水刀或冲压方式制备毛坯，再进行少量精加工。实际选材通常围绕耐热钢或不锈钢展开，以适应涡轮附近高温排气环境。若用于改装排气系统，还需考虑热膨胀带来的滑移和螺栓预紧衰减，因此密封面平面度、孔边倒角以及背面贴合状态都应在建模阶段保留清楚。

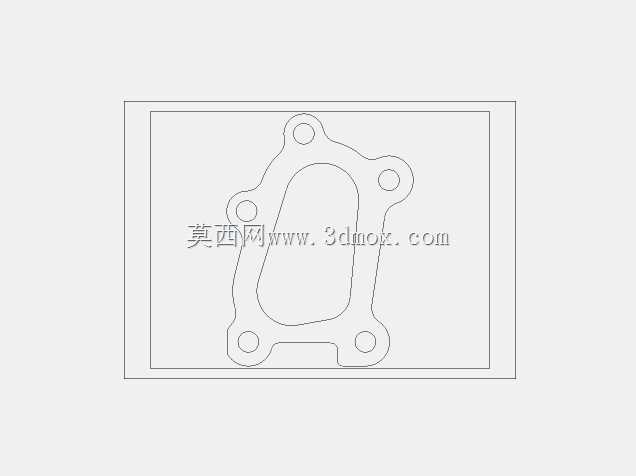

　　外形尺寸方面，该法兰整体呈不规则多边形，长度方向由上下两组安装耳决定，宽度方向由左右耳位和中心流道轮廓共同限制。建模时应以中心流道为基准建立草图，先绘制内孔，再按螺栓分布确定六个孔位，最后通过外轮廓把各安装耳连接成连续封闭形状。拉伸成实体后，需要检查孔边与外轮廓、孔边与内孔之间的最小壁厚，尤其在窄颈位置要避免应力集中。

　　在实际装车中，该法兰位于涡轮和前段排气管之间，一侧贴合涡轮壳体结合面，另一侧与落水管法兰配对夹紧密封垫片。工作时，发动机排出的高温废气经涡轮壳进入落水管，法兰不参与气流导向的主体造型，但它决定了管路接口是否对中、密封压力是否均匀。若孔位偏差较大，装配时会出现螺栓强行拉入、法兰面翘曲或垫片局部压不实等问题，最终表现为排气泄漏、异响甚至涡轮周边热害。

　　三维建模过程中，应重点保证结合面轮廓与安装孔的工程一致性。内孔不能只按外观描线，而要结合流道边界和密封带宽复核；六个孔建议采用独立特征创建，便于后续按实测尺寸调整孔径和位置。外轮廓过渡圆角虽然在视觉上较小，但对激光切割件的热影响区、应力分布和装配避让都有意义，不能为了草图简洁而全部删除。

　　从设备用途看，这类法兰属于汽车排气改装和涡轮配套中的典型连接件，既服务于售后维修替换，也可用于性能车型排气管路开发。它不像复杂壳体那样包含大量曲面和内部腔道，但对接口尺寸、孔位精度和密封面质量要求很高。结构工程师在使用该模型时，可将其作为涡轮出口对接基准，继续延伸落水管、垫片、螺栓包络和周边隔热件的校核，从而确认在发动机舱有限空间内是否存在干涉，并为后续加工出图提供明确的几何依据。
