马自达3 MPS空气流量传感器壳体结构

　　该壳体属于进气系统中空气流量传感器（MAF）的安装承载部件，直接串接在发动机进气管路中，为传感器探头提供稳定的测量通道与固定接口。圆筒形主体两端与进气软管对接，内部设置十字形整流栅，用于梳理进气气流、削弱涡流与脉动，使流经传感器测量区的气流尽可能均匀，从而保证进气量采集的精度，这对发动机喷油量控制、空燃比调节与排放管理都有直接影响。

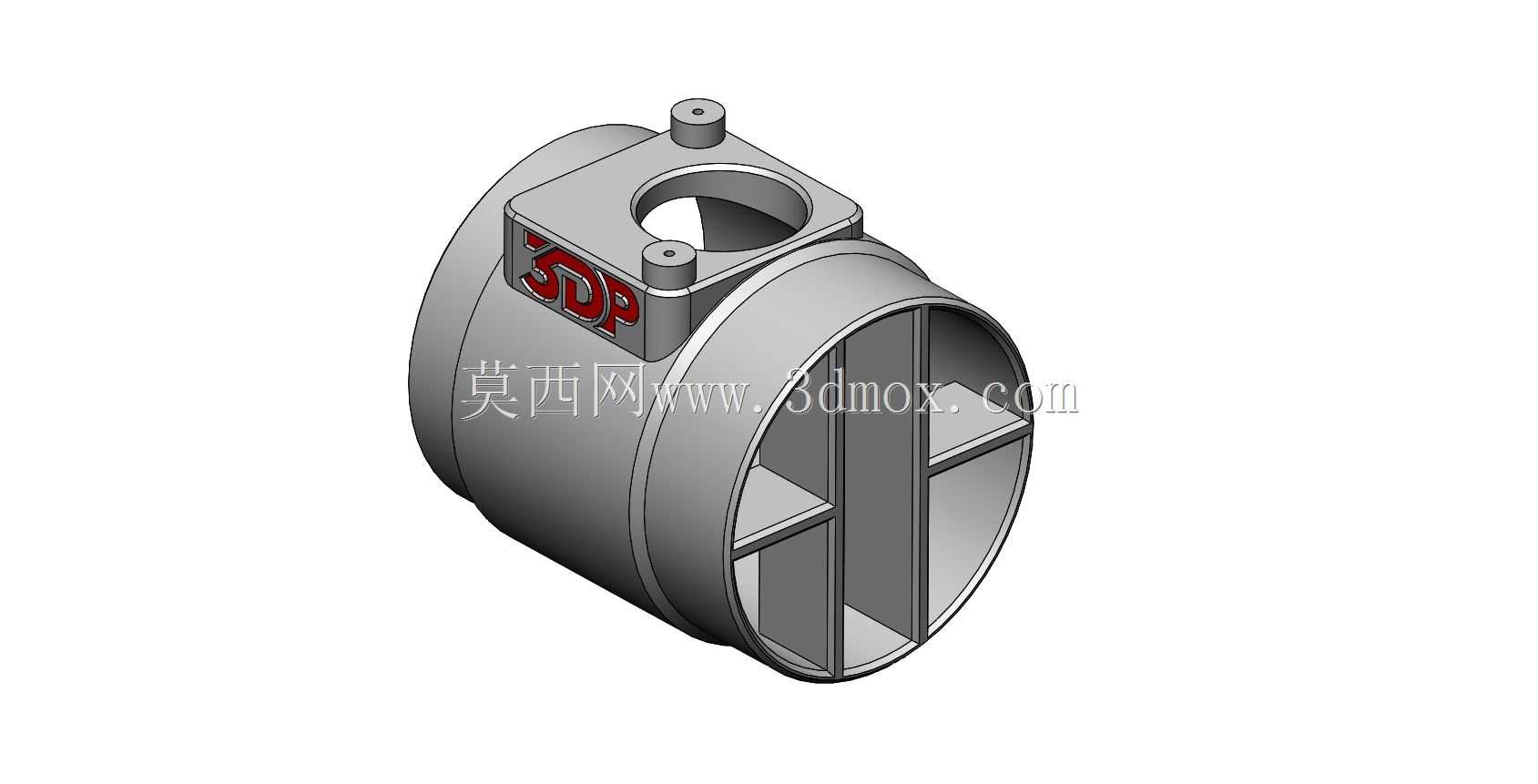

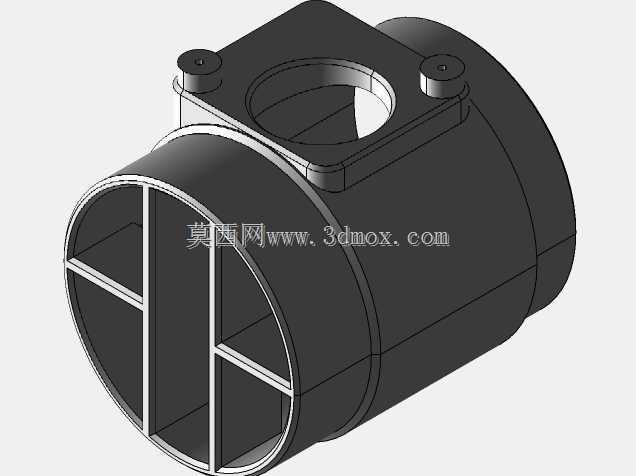

　　从结构上看，主体采用贯通圆筒形式，内腔流通截面与进气管径匹配，避免截面突变造成额外压损。顶部方形凸台开设传感器安装孔，孔位周边布置两个带孔立柱，用于螺钉锁紧传感器本体，保证探头伸入气流中心位置且装配后无松动。凸台侧面预留标识区域，壳体壁厚在满足成型与强度的前提下尽量均匀，兼顾刚性与轻量化。内部十字筋板沿轴向延伸，既起整流作用，也在一定程度上增强圆筒抗负压变形能力。

　　安装边界方面，圆筒外径需与对应车型进气胶管内径及卡箍规格匹配，轴向长度要留出管路插拔与卡箍夹持空间；顶部安装孔的中心高、立柱孔距决定传感器装配位置，建模时需保证探头伸入深度符合测量段要求，同时避免与引擎舱内周边管路、线束干涉。设计中需关注进气方向、密封面贴合以及传感器接插件朝向，确保装车后维护插拔方便。

　　建模思路上，先以回转特征构建圆筒主体，再拉伸成型顶部安装凸台与固定立柱，内腔十字整流栅采用加强筋特征阵列生成；安装孔、倒角与拔模斜度按成型工艺处理，棱边过渡圆角可减少应力集中并改善流体附着。整体结构把气流整流、传感器定位、管路连接与机舱布置整合在一个壳体上，是进气测量模块中兼顾功能与装配的典型零件，适用于汽车进气系统结构设计、传感器安装方案校核及相关零部件选型参考。
