矿山给料卸料用利巴蒙斜槽溜矿结构

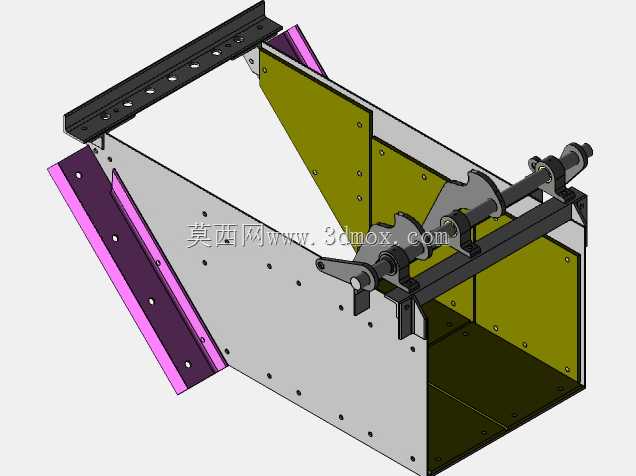

　　这套溜导料结构主要布置在粗碎、中细碎工段的转运节点，承接上游带式输送机、振动给料机或矿仓底部排出的块状矿石，依靠槽体自身倾斜角度让物料靠重力连续下滑，再送入下段破碎、筛分或输送设备。现场工况里矿石落差大、棱角锋利，落料点直接冲击普通钢板会快速磨穿，因此槽体内部大面积铺设可更换的耐磨衬板，图中黄绿、紫粉色分件就是不同区域的衬板与外侧封板，衬板通过沉头螺栓固定在槽体框架上，磨损后只需单独拆换衬板，不必整体更换槽体，能大幅降低检修工作量与备件成本。

　　槽体采用变倾角导料思路，上段接料区角度偏陡，避免潮湿粉料黏结堵料；中段保持稳定下滑坡度，控制物料流速，减少矿石对底板的冲刷；下段出料区配合气动或手动翻板闸门，图中横跨槽体的转轴、摇臂和配重联动构件就是闸门执行部分，转轴两端带轴承座支撑，摇臂连接驱动装置后可翻转闸板，实现料流通断、开度调节，紧急断料或下游设备检修时能快速截住矿流。两侧挡板加高并向外延展接料唇边，对接上游卸料点时可防止矿石飞溅撒落，唇边预留螺栓孔，能和上下游设备的法兰、密封压条直接拼接。

　　建模时先按物料安息角、块度和输送量确定槽体净宽与倾斜坡度，再拆分主体框架、衬板、闸门轴系、驱动摇臂、安装支座几个子装配：主体框架用钢板折弯拼焊，外侧布置加强筋抵抗落料冲击变形；衬板按磨损区域分块，单块重量控制在人工可拆装范围，螺栓孔位置预留检修扳手空间；转轴按受弯扭载荷选取轴径，轴承座选用带座外球面轴承，补偿安装同轴度误差，轴端摇臂预留键槽与销孔，适配气缸、电液推杆或手动重锤多种驱动形式。顶部安装法兰开长条孔，可微调对接位置，底部出料口尺寸匹配下段受料设备入口，整体安装边界预留两侧检修通道，方便人员更换衬板、维护轴承。

　　这类结构在选矿厂、砂石骨料线、煤炭转运站都十分常用，设计核心不是复杂传动，而是在保证物料顺畅通过的前提下，把冲击磨损、堵料、撒漏、检修便利性几个现场痛点逐一落地，三维建模阶段把衬板分块、螺栓间距、闸门转动行程、安装孔位都完整表达，可直接用于方案评审、钣金下料和现场安装指导。
