大口径手轮驱动法兰式夹管阀结构

　　该结构面向含固体颗粒、纤维、泥浆或高磨损介质的管路截断工况，常见于矿山尾矿输送、盾构泥浆循环、洗煤厂煤泥水、河道清淤、污水处理污泥回流以及建材行业料浆输送等场景。与普通清水闸阀不同，这类阀件在关闭时需要让闸板或挤压元件直接切断含渣介质，流道内不能存在容易卡滞的细小凹槽，也不能让阀杆螺纹长期暴露在磨蚀性物料中，因此整体结构在防护、导向和密封边界上都做了明显强化。

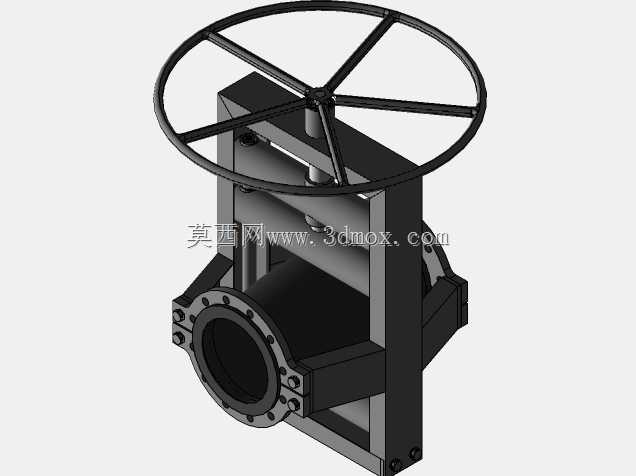

　　从三维结构可以看出，阀体采用两侧法兰对接形式，入口和出口端均布置环形螺栓孔，便于直接嵌入公称通径较大的工业管道。法兰端面保留了足够的密封压紧宽度，装配时可根据介质压力选配橡胶垫、缠绕垫或耐冲刷密封垫；两侧法兰轴线保持同轴，阀腔中心与管道中心线对齐，避免安装后形成局部台阶造成颗粒沉积。阀体下部围绕流道设置加厚承力区域，闸板下行关闭时，介质中的砂粒、碎石或纤维会被强制推挤到闸板前缘，若壁板刚度不足，长期受偏载后容易出现阀口外翻，因此模型中阀腔侧板、底部横梁和法兰颈部均采用较厚实体轮廓。

　　顶部手轮为大直径轮盘结构，轮缘由多根辐条与中心轮毂连接。操作人员转动手轮时，扭矩通过中心螺母或螺杆副转换为闸板的直线升降运动。大直径手轮的意义在于放大输入力矩，在无气动、液压辅助动力的现场，也能依靠人工完成高阻力介质下的截断；轮盘高度位于阀体上方，操作时不需要贴近管道法兰，适合狭窄管廊或地坑边安装。中心传动区设置上横梁和支撑立柱，螺杆受拉或受压时，载荷不会直接传递到薄壳阀壁，而是经由两侧立式框架传到阀体主体，使启闭过程更加稳定。

　　闸板部分沿阀腔内部垂直运动，模型中可见明显的竖向导向面。导向结构的作用不只是限制前后摆动，还要保证闸板在接近关闭位置时与阀座密封面平行贴合。对于泥浆工况，闸板两侧若间隙过大，颗粒容易挤入背板造成卡阻；若间隙过小，又会因泥沙附着而增大启闭摩擦。因此实际设计中通常在闸板与阀体之间保留可容纳少量介质膜的滑动间隙，并在关键位置设置刮除或冲洗结构，使闸板上升时尽量减少夹带物料进入上部传动腔。

　　阀杆区域位于手轮与闸板之间，外部由框架和护罩形成保护。含渣管路中的阀门最忌阀杆螺纹被砂浆污染，一旦砂粒进入螺纹副，手动操作力矩会迅速升高，严重时出现阀杆拉伤或螺母咬死。该结构将传动件布置在阀腔上方，并通过支撑件形成相对封闭的安装空间，便于在实物中增加防尘罩、填料压盖或润滑通道。维护人员可从上部检查行程位置，也可在不拆卸管道法兰的情况下处理阀杆润滑和密封件更换。

　　外形安装边界主要由两侧法兰外径、法兰螺栓分布圆、阀体宽度、手轮直径以及手轮最高点到管道中心线的高度决定。选型布置时，不能只核对管道通径，还要预留手轮旋转空间：手轮外缘到平台、墙面或相邻管道之间应留出操作人员握持和整圈转动的距离；阀体上方需保留阀杆抽出或检修的垂直空间；两侧法兰外侧应留出穿螺栓和使用扭矩工具的位置。若阀门安装在水平管道上，手轮通常朝上，阀杆保持竖直，这样闸板自重、介质压力和密封压紧方向较容易控制；若受空间限制需要倾斜安装，则应重新评估阀杆支承和排渣方向。

　　流道设计强调全开状态下的直通性。闸板提升到上位后，阀腔内有效过流截面应接近管道截面，减少弯头和缩径造成的压损。对于泥浆、矿浆这类高浓度介质，压损增大会直接导致下游流量下降和颗粒沉降，因此模型中阀体入口到出口的通道保持短而直，法兰与阀腔过渡区没有复杂内腔。关闭时，闸板沿截面切断流道，密封力通过手轮螺纹副持续放大，适合在低压、大口径、高磨损管路中作为截斷阀使用。

　　结构建模时需要重点处理几处装配关系：一是手轮轮毂、阀杆螺母和阀杆的同轴约束，保证旋转输入不产生偏心；二是闸板与两侧导向槽的滑动配合，行程中应避免过约束；三是法兰螺栓孔与管道标准的对应关系，孔位数量、孔径和分布圆需与现场管法兰一致；四是阀体框架与流道壳体的连接承力路径，启闭载荷应通过立柱、横梁和侧板形成闭环。三维校核时可沿闸板关闭方向施加等效推力，观察法兰颈部、底部横梁和上部支承的应力分布，再根据结果加厚高应力区或增设加强筋。

　　在实际使用中，这类阀件并不强调精确调节流量，而是以可靠全开、可靠全关为核心。全开时让磨蚀性介质顺畅通过，减少阀内积料；全关时依靠刚性闸板和密封面切断管路，为下游检修或换段提供隔离条件。手轮驱动形式使设备不依赖气源、电源，适合野外泵站、矿山现场和临时管线上长期备用。整体结构外形厚重、传动路径清晰、安装接口明确，对大口径泥浆管路的设备选型、结构校核和三维布置具有直接参考价值。
