旋入式提升机钢丝绳纺纱导向装置

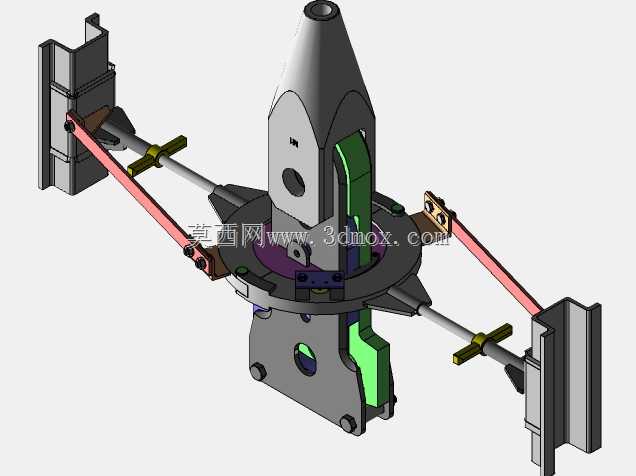

　　该套三维结构围绕旋入式提升机在绳索更换、纺纱缠绕与导向维护场景中的实际需求展开，核心功能是在不拆解提升机主体机架的前提下，完成旧钢丝绳的旋入退出、新绳的预缠绕导向以及绳索在卷筒锥段的有序排布。装置中部采用锥塔式导向主体，锥面开设纵向通槽，内部嵌装绿色耐磨导向衬板，衬板型面与钢丝绳公称直径匹配，绳索从锥顶中心孔穿入后沿衬板弧面下行，可避免钢丝绳在高速牵引过程中出现跳绳、扭结与外层钢丝刮蹭机架的问题。锥塔底部设置圆形回转支承盘，盘体周向均布四个铰接耳座，耳座通过长调节螺杆与两侧的立式安装支架相连，螺杆上配套黄色锁紧手轮，现场安装时可通过旋转手轮调整两侧支架的跨距，适配不同宽度的提升机卷筒法兰安装面，调整完成后锁紧螺母即可固定导向中心与卷筒轴线的同轴度，整套装置的横向调节行程覆盖常规中小型提升机的机架开口尺寸，立式支架采用槽钢焊接截面，支架背板开设长条形安装孔，可直接挂靠在提升机机架侧壁的预留螺栓位上，无需额外加工大型安装底座。

　　从现场作业逻辑来看，旧绳移除作业时，将待退出的钢丝绳绳头从锥顶导向孔穿入，沿衬板槽引出后连接外部牵引绞车，回转盘在绳索牵引张力作用下可随钢丝绳的缠绕螺旋角自适应小角度回转，两侧的红色连杆组件一端铰接在回转盘耳座、另一端连接支架侧的滑动铰点，连杆随回转盘转动同步摆动，既限制了回转盘的最大转角防止绳索脱槽，又能将绳索牵引产生的径向张力传递到两侧立式支架，避免锥塔主体受偏载发生变形。新绳纺纱缠绕作业时，钢丝绳在衬板约束下沿锥面均匀排布，锥塔的锥度设计对应卷筒的绳槽螺旋升角，绳索从锥段过渡到卷筒时的入绳角始终保持在工程允许的1.5度范围内，可大幅降低钢丝绳多层缠绕时的层间挤压磨损。

　　结构设计层面，所有铰接销轴均采用带肩限位结构，销轴端部开设开口销孔，防止设备运行过程中销轴轴向窜动；导向衬板采用可拆式安装，衬板通过内六角螺钉固定在锥塔内壁，当衬板磨损量超过钢丝绳直径的十分之一时，可直接拆下更换，无需整体替换锥塔主体，降低后期维护成本。两侧调节螺杆采用梯形螺纹，具备自锁特性，承受绳索冲击张力时不会发生螺纹自行回退，手轮表面滚花处理，现场操作人员无需额外工具即可完成跨距微调。立式支架的底部设置水平托板，托板与提升机机架顶面贴合，承担装置的竖向载荷，支架侧向的加强筋板沿螺杆受力方向布置，可抵消绳索牵引时产生的水平侧向分力，避免支架出现悬臂变形。

　　在安装边界方面，整套装置的最大外伸尺寸由两侧支架的外侧端面决定，安装时需保证支架后方预留不小于两百毫米的操作空间，用于扳手锁紧安装螺栓与调整手轮作业；锥塔顶部的穿绳孔轴线需与提升机卷筒的绳槽切入方向对齐，同轴度误差控制在两毫米以内即可保证导向精度；装置下方需预留足够的垂向空间，避免钢丝绳下行过程中与周边设备管线发生干涉。该结构既可以作为提升机出厂时的随机配套换绳工装，也可作为现场维保单位的独立作业装置，适配多种规格的旋入式提升机绳索维护与纺纱缠绕工序，建模过程中所有运动铰接副均保留了真实的装配间隙，连杆摆动行程、回转盘转角范围都按照实际作业极限位置做了限位校验，可直接用于后续的工程图导出与工装加工参考。
