单片摩擦式离合器轴系总成结构

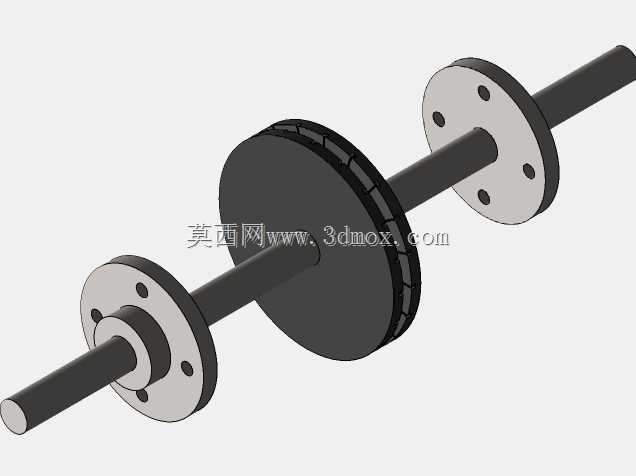

　　这套轴系结构围绕单片摩擦式离合器的核心传扭逻辑搭建，整体采用通轴贯穿布局，摩擦副组件居中布置，两端通过带安装孔的圆形法兰盘完成与上下游动力端、负载端的对接，长轴两端预留光轴段，可直接适配轴承座支承或者联轴器外接的安装场景。从实际产线应用来看，这类基础离合器结构常见于小型轻工输送线、教学实训台、低速传动试验装置当中，作用是在主轴不停转的前提下切断或者恢复动力传递，避免电机频繁启停带来的电流冲击，也能在负载出现卡滞时通过摩擦片打滑提供过载保护，防止上游齿轮、电机轴被硬性扭损。

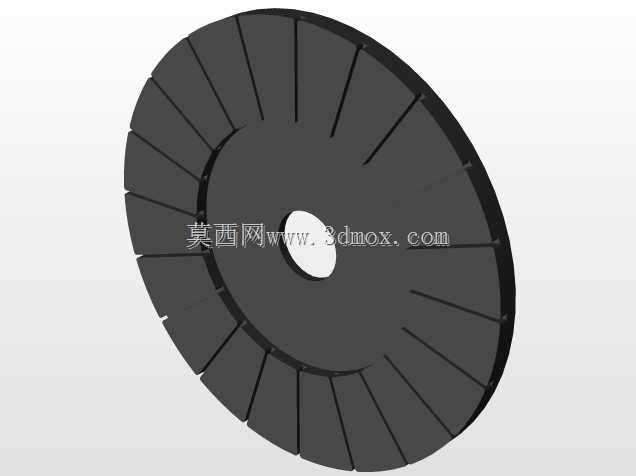

　　结构设计上，中间的离合器主体由两侧承压盘和中间摩擦层叠合组成，摩擦片外缘做了分段齿形结构，既可以增大接合时的摩擦接触面积，也能在磨损后预留一定的轴向补偿间隙，日常维护时不需要整体拆解轴系，只需调整压盘的轴向压紧量就能恢复额定传扭能力。两端法兰盘沿圆周均匀开设六个螺栓通孔，孔位分布符合常规中小功率传动的法兰对接规范，安装时可以直接和带轮、联轴器或者设备侧壁的安装支座对位锁付，法兰和轴的配合段做了轴肩定位，装配时轴向位置靠轴肩端面限位，不需要反复测量跨距，能有效降低现场装配的对位误差。

　　从安装边界来看，整根轴为等直径光轴搭配两段加粗定位轴颈，两端伸出法兰的轴段长度一致，支承轴承可以布置在法兰外侧的轴段上，两支承跨距覆盖中间离合器总成，运转时轴的挠曲变形量控制在允许范围内，不会因为压盘接合时的轴向力导致轴端挠曲偏摆。摩擦副的径向尺寸大于两端法兰盘，设计安装空间时需要在离合器径向外侧预留足够的防护罩间隙，避免运转时摩擦片外缘和周边护板、机架发生刮擦；轴向方向上，压盘接合、分离的行程很短，不需要在轴端预留大尺寸的操作空间，配套的拨叉或者压紧机构可以布置在离合器壳体侧面，整体占用设备内部空间紧凑。

　　建模过程中各零件的配合关系完全按照实际装配逻辑搭建：轴和法兰盘、压盘的配合段采用过渡配合约束，摩擦片和两侧压盘保留贴合面的接触关系，螺栓孔位和法兰端面垂直，所有回转体特征同轴度对齐主轴中心线，没有出现偏心错位的结构问题。这类基础结构虽然原理简单，但把摩擦传扭、轴系支承、法兰对接三个传动系统核心要素整合在一起，既可以作为初学者理解离合器工作逻辑的实训参照，也能在改型时直接调整摩擦片外径、轴径、法兰孔位参数，快速适配不同转速、不同传扭需求的小型传动设备，比如小型食品加工机械、包装线辅助传动工位、教学用传动试验台都能基于这套基础结构做衍生设计，不需要从零开始搭建回转体和对接法兰，能大幅缩短前期结构方案的迭代周期。现场调试时，只需通过控制压盘的轴向压紧力，就能调整离合器所能传递的最大扭矩，压紧力越大摩擦面能传递的扭矩越高，当负载扭矩超过摩擦面的最大静摩擦力矩时，主从动部分自动打滑，既保护动力端零件，也能让操作人员快速判断负载端是否存在卡滞故障，排查故障时不需要拆解整条传动链，顺着轴系依次检查法兰连接螺栓、压盘间隙、摩擦片磨损量即可完成日常维保。
