角形密封填料函安装座结构

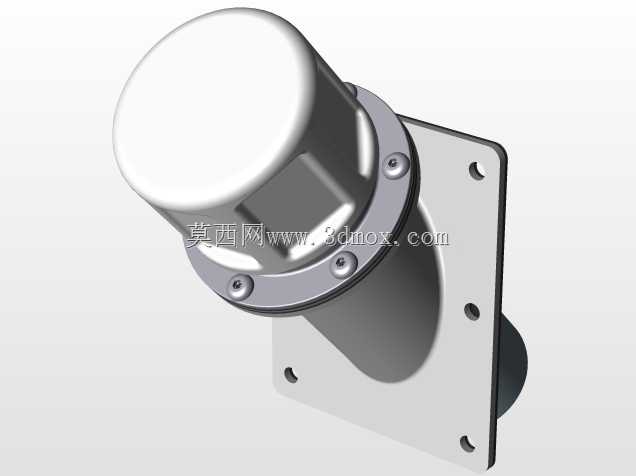

　　该结构呈现的是一种角形布置的填料密封组件，主体由方形安装基板、中部法兰压盖以及两端圆柱腔体组成，常用于管路穿壁、线缆引入或轴端密封等需要在安装面上完成密封固定的场合。方形基板承担整机定位与载荷传递作用，板面上预留四个角部安装孔，可直接通过螺栓固定在设备壁板、机架立面或接线箱体上；基板中央的凸起圆柱段与外侧法兰压盖同轴配合，压盖通过周向均布螺钉压紧内部填料，使填料在径向产生抱紧力，从而在穿入杆件、管线或电缆后形成可靠密封。

　　从实际使用场景看，这类构件常见于控制柜进线部位、工艺管道穿墙位置、小型传动装置轴伸端以及需要防尘、防溅、隔气的设备接口。与直通式填料结构相比，角形布置更适合安装面与被密封件轴线存在转折关系的位置：基板贴合设备外壁，外侧圆柱腔容纳填料和压紧件，内侧短圆柱伸入设备壁面开孔中，既能够补偿壁板厚度差异，也可避免密封件直接暴露在外侧磕碰环境中。法兰压盖采用多螺钉均布压紧，拧紧时压盖沿轴向平稳推进，填料受力均匀，便于后期维护时再次压缩补偿磨损。

　　建模时需要重点处理几处配合关系。方形基板的安装孔位置决定整机互换性，孔边到板边保留足够承压宽度，避免螺栓锁紧后基板边缘变形；中央圆柱与基板交接处应设置过渡圆角，以降低铸造、焊接或机加工过程中的应力集中。法兰压盖与圆柱段之间采用止口定位，压盖内孔与穿入件之间保留合理间隙，间隙过小会擦伤杆件或电缆护套，间隙过大则容易使填料挤出。周向螺钉孔应与压盖螺钉分布圆严格同轴，螺钉数量和规格依据填料压紧力、接口通径以及密封压力等级确定。

　　外形尺寸方面，方形基板边长需覆盖壁面开孔并留出安装孔布置空间，基板厚度根据密封压力和外部载荷确定；外侧圆柱直径围绕填料填充空间设计，填料有效宽度和轴向高度直接影响密封寿命，过短会导致压紧量不足，过长则增加调节阻力。内侧伸入段长度应与壁板厚度、密封垫圈厚度及锁紧空间相匹配，端部可根据需要加工倒角，便于现场穿装。安装边界上，基板外侧需预留扳手操作空间，压盖螺钉周围应保证螺钉能够垂直装入并顺利拧紧；被密封件从圆柱腔中心穿过，其弯曲半径、外接护套或接头外径不能与压盖内孔发生干涉。

　　结构设计思路上，填料区承担可更换、可补偿的密封功能，基板承担安装基准功能，法兰压盖承担调节压紧功能，三者分工明确。填料可根据介质差异选用浸油石棉、柔性石墨、芳纶编织或高分子弹性材料，面对含尘气体、飞溅液体、轻度油压或电缆防护场景时，材料选择和压紧量有所区别。若用于旋转轴密封，需控制压盖对填料的轴向压力，使摩擦发热处于允许范围；若用于静态电缆或管路密封，则可适当提高压紧程度，保证界面贴合。三维建模过程中，应将安装孔、螺钉孔、止口配合面、填料腔内壁和倒角特征完整表达，便于后续生成工程图、核对装配间隙，并直接服务于加工、采购和现场安装校核。
