装配线旁溜槽式工件周转工作台

　　这套溜槽工作台主要布置在装配线侧边，用于承接上一工位完成的零部件，并依靠带斜度的滑道把工件有序引导到操作人员取件位置。现场常见的使用方式，是把它放在装配工位与检验、包装或下一装配工序之间，减少人工反复搬运、转身取件和临时堆放造成的节拍波动。工作台面不是普通平板，而是由多条平行溜槽组成，槽体方向与工件流动方向一致，工件放入后可沿槽面下滑；端部和侧向设置挡边、限位块及立柱，避免工件偏出、堆叠或相互碰撞。对于形状规则、底面可滑动的零部件，这种结构能把短距离输送和工位暂存合在一起，既不需要额外动力，也不占用复杂控制资源。

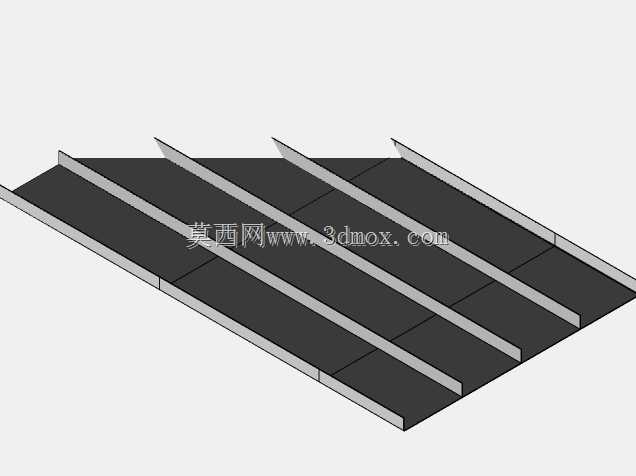

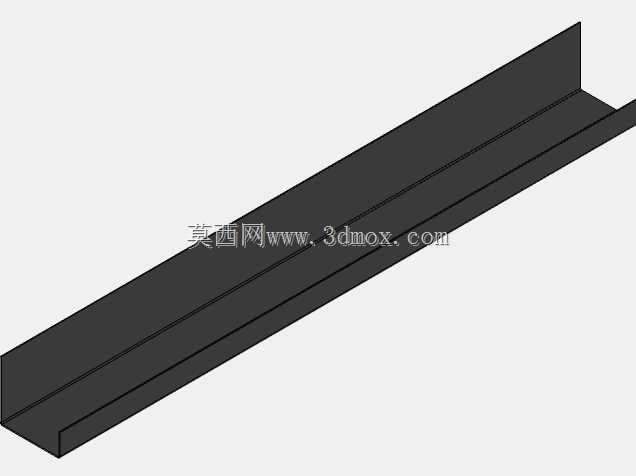

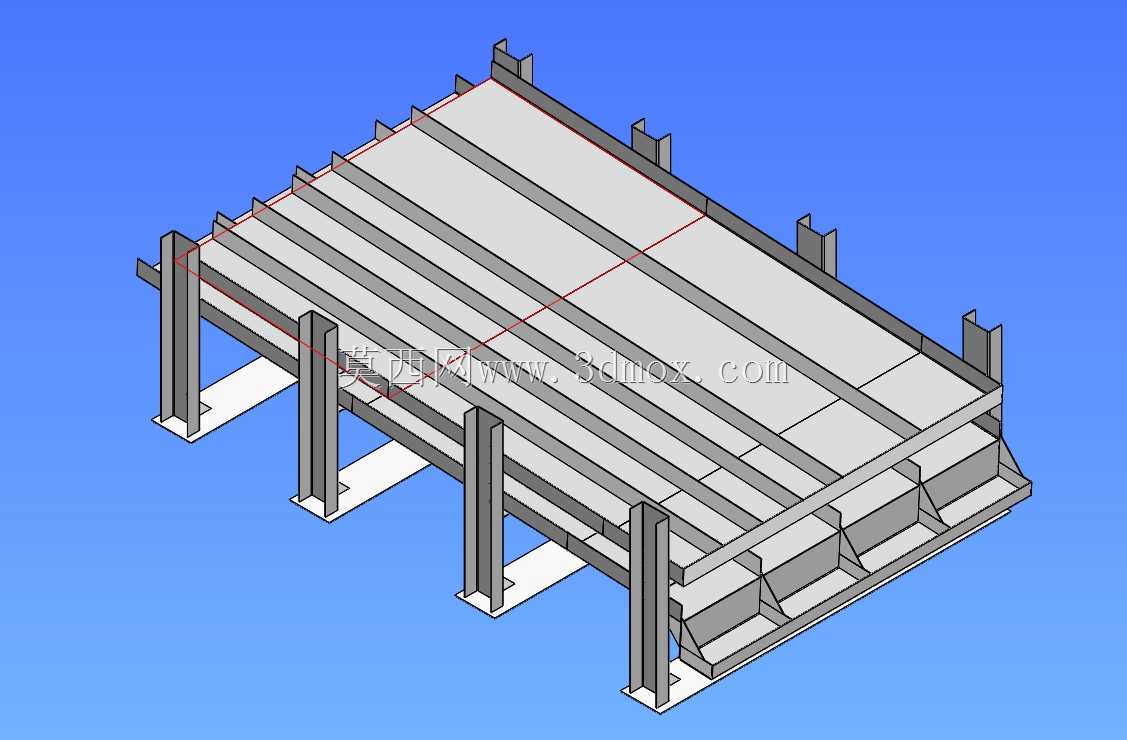

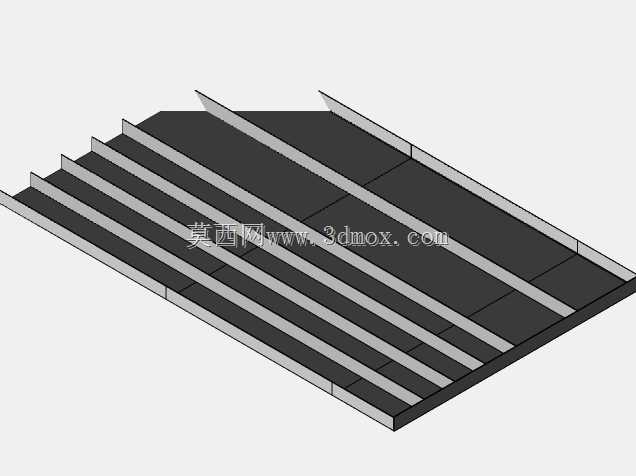

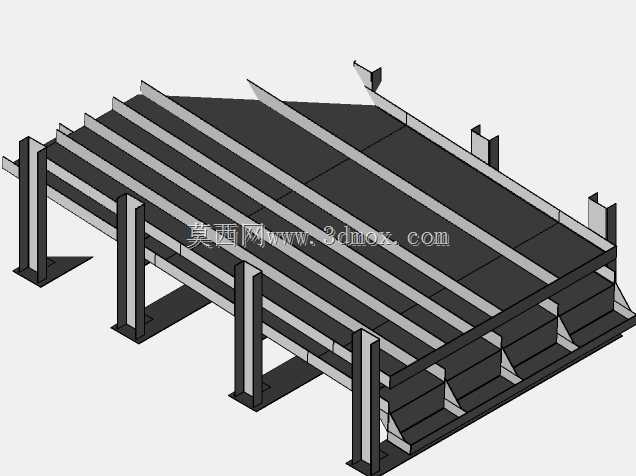

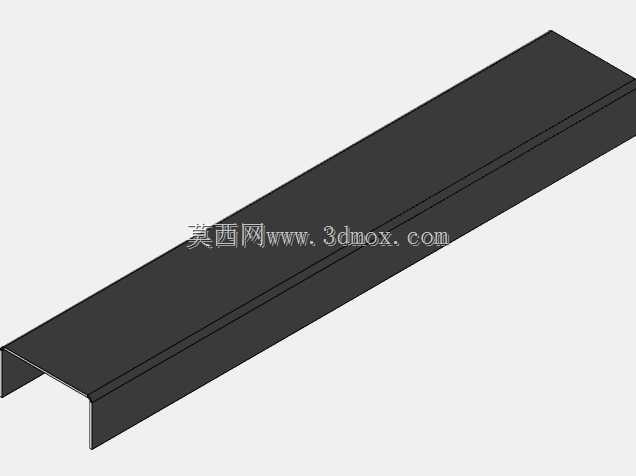

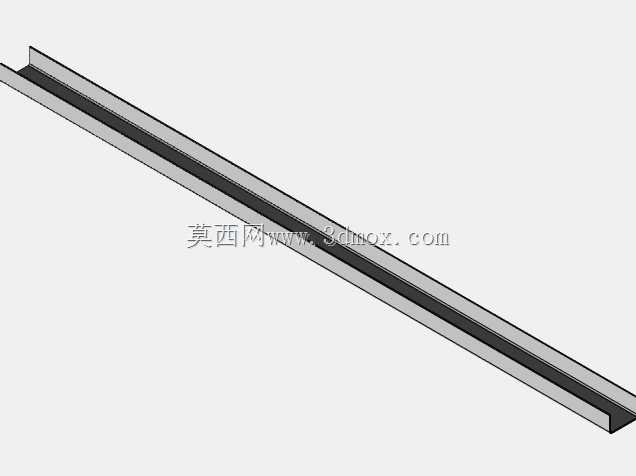

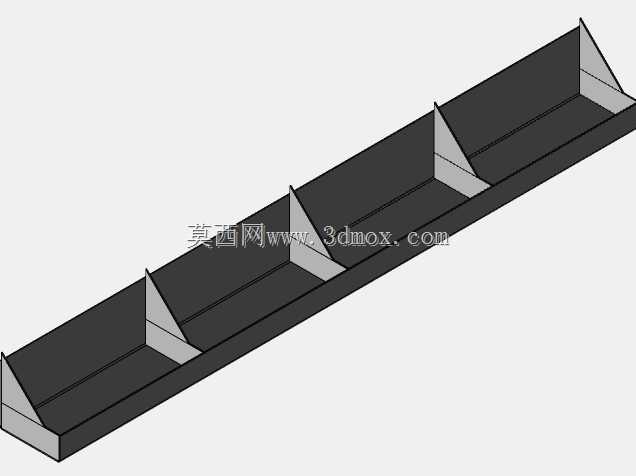

　　从结构设计角度看，模型重点表达了台面框架、纵向溜槽、支撑立柱、底部脚板和端部挡料结构。台面采用框架承托方式，多根纵向梁形成滑道骨架，上面铺设或焊接板件，保证滑动面连续、平整；槽间高差和倾斜角度需要结合工件重量、摩擦系数及下滑速度确定，角度过小会出现滞料，角度过大则容易导致工件冲击端部。支撑腿沿台面长度方向分多组布置，腿间留有横向连接，底部脚板扩大接地面积，便于通过膨胀螺栓或地脚件固定在车间地面。靠装配线一侧的立柱和挡板高度，既要满足工件防掉落要求，也要避免影响操作者伸手取件；端部挡块则承担缓冲和定位作用，使工件滑到末端后能够保持相对一致的姿态。

　　外形边界在布局时需要优先核对。该类工作台通常沿生产线方向长距离铺设，长度取决于工位间缓存数量和工件步距，宽度则由单排或多排溜槽、工件最大外形以及侧边安全间隙决定。高度不能孤立确定，应与装配线输送带、工装板顶面、操作者取件高度以及末端收集容器匹配；若台面过高，工件下滑后取放费力，过低则可能与线边设备干涉。支撑柱位置要避开人员通道、物料车路径和设备检修门，底部脚板不能突出到主要通行区域。台面与生产线之间应保留少量水平间隙，防止设备振动时发生摩擦，同时又不能让小件掉入缝隙。

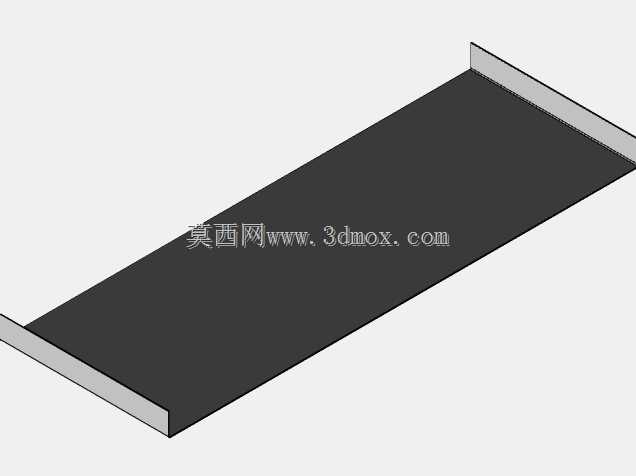

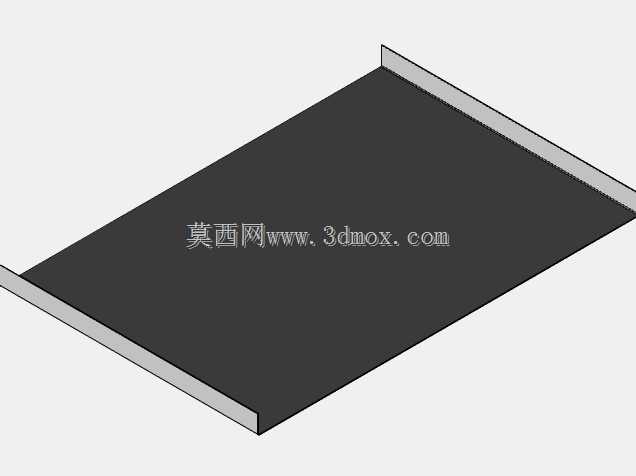

　　建模时可按骨架优先的方式处理：先确定台面倾角、中心线和落料端位置，再搭建纵向梁与横向支撑框架，随后补充立柱、脚板、挡边和端部止挡。板件厚度、立柱规格和加强筋位置应根据承载工件重量、满载缓存长度及冲击情况选取。溜槽工作面需关注连续面、折弯边和焊接余量，避免出现台阶、焊瘤或过大拼缝；与工件直接接触的部位可根据实际需要增加耐磨板、非金属衬面或缓冲条。侧向挡板不宜满高封闭，保留观察和整理空间更利于线边作业。

　　在实际投产前，还应结合具体工件做下滑验证：单件最轻时能否可靠滑到末端，最重或多件连续进入时是否会压弯槽面，工件表面是否允许直接接触钢板，落料端是否需要软垫或倾角过渡。若工件种类更换频繁，溜槽宽度、导向间距和挡点位置应考虑可调设计；若固定用于单一产品，则可采用焊接式结构以提高刚性和降低成本。整体上，这套结构适合装配车间、部装线旁、检验工序前后以及需要重力式短距离输送的场景，设计核心不在于复杂机构，而在于把倾角、槽宽、支撑刚度、取件高度和线边空间边界协调好。
