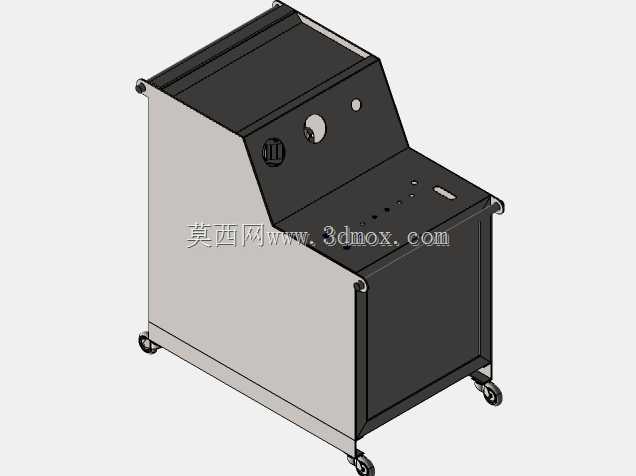

移动式工业试验台车操作台结构

　　该台车结构面向车间现场检测、产线旁调试、实验室临时测试以及维修工位的仪器承载需求，采用可移动柜体与斜面操作面板组合的形式，使测试人员能够在站立状态下完成仪表观察、接口连接、开关操作和记录工作。设备底部配置脚轮，适合在装配车间、检验区、仓储通道和试制现场之间短距离转运；到位后可依靠脚轮制动或附加支撑件固定，避免测试过程中因线缆牵拉、人员倚靠或仪器振动造成位置偏移。

　　整体外形采用箱式承载骨架，侧立面与后部围板形成封闭储物空间，可容纳电源模块、采集单元、线束、气管、工具和备用接头。柜体前下部保留较大的平整立面，既可以作为检修门安装区域，也便于布置散热孔、铭牌、警示标识或外接插座。上部操作面向操作者倾斜，面板上预留圆形仪表孔、按钮孔、指示灯孔以及长条形安装槽，能够按不同试验项目装配压力表、流量计、旋钮、急停开关、数显表或通讯接口。孔位分布遵循视线与手部操作范围：高频观察元件布置在斜面上方，便于站立读取；调节与连接元件布置在靠近操作者的水平台面上，减少俯身和伸手幅度。

　　台面边缘设置围挡式折边，可防止小型工具、接头或记录文件滑落；柜体角部和侧边带有防护包边思路，在经过设备、料架或门柱时能够降低碰撞损伤。脚轮位于底部四角外侧附近，支撑边界略大于柜体投影，有利于提高移动和静置时的稳定性。对于搭载较重仪器的工况，设计时需要复核脚轮额定载荷、底板焊接强度以及倾覆稳定性，尤其在台面放置偏载设备、柜门打开或斜面面板安装较重仪表时，应保证重心落在轮距支撑范围以内。

　　结构建模时可将柜体拆分为侧板、背板、底板、顶部斜面板、水平台面、门框、加强梁和脚轮安装板等零件。钣金件之间建议采用折弯、焊接或螺钉连接组合：外露面以折弯件保证刚性和外观一致性，内部通过折边、加强筋或方管骨架提升承载能力。脚轮安装位置不宜仅依赖薄钢板单点固定，应在底板内侧增加补强板或焊接梁，使滚动冲击和制动载荷能够扩散到框架。柜门若设置在正面，需要预留铰链开启半径、门锁安装空间以及门内设备维护距离；若内部放置发热模块，则应在背板或下部围板处组织自然通风，必要时增加风机安装孔。

　　安装边界方面，台车通过宽度取决于柜体外形加上脚轮外伸量，现场规划通道时还应考虑操作者推行空间、转弯半径以及连接线缆后的拖拽半径。台面高度可参考站立操作习惯，斜面面板角度以仪表可读、按钮可及为原则；上部后缘不宜过高，避免遮挡视线或影响室内照明反射。外接管路和电缆应从台面孔位、侧板护圈或柜体后部走线，避免在脚轮附近形成缠绕。台面开孔需要与所选仪表的外径、锁紧螺母厚度和密封方式匹配，面板背后预留接线弯曲半径；对于频繁插拔的接头，靠近台面边缘布置更符合使用习惯，但应增加标识和防误插结构。

　　该类台车不是单一固定设备，而是一种可按测试工艺重组的移动平台。建模过程中保留孔位、门板、脚轮、骨架和台面的独立特征，有利于后续衍生为液压测试车、电气检测车、气动校验台或产线维修工作站。结构评审时应重点关注承载路径、维护开门空间、仪表安装高度、线缆防护、移动制动以及边角安全，使台车在满足现场灵活性的同时，保持柜体刚度和操作稳定性。
