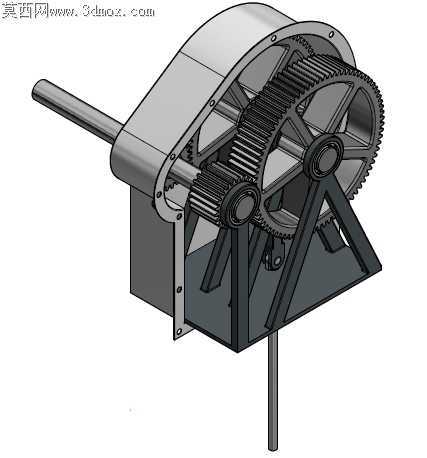

带防护外壳双齿轮传动风泵齿轮箱

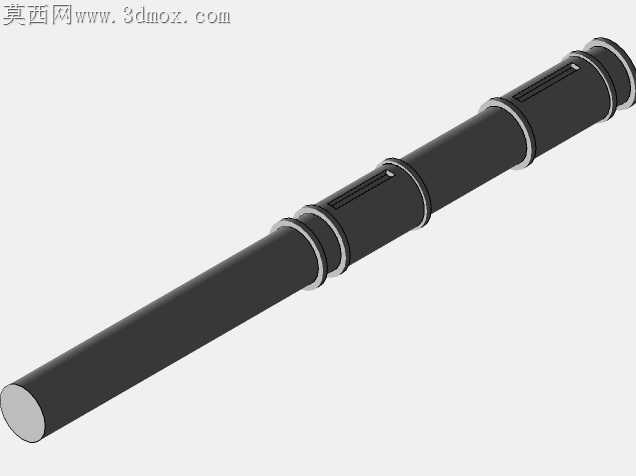

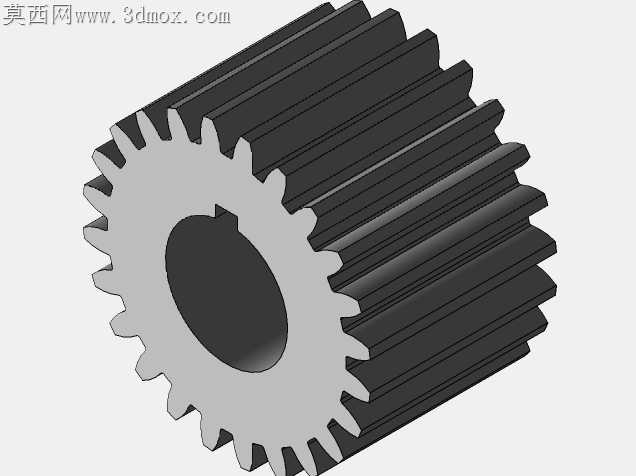

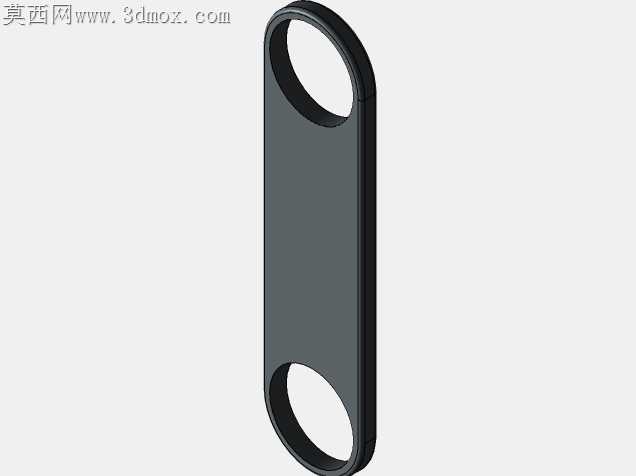

风泵齿轮箱在现场运维中最常见的故障点，是外露齿轮啮合面卡入车间浮尘、焊渣碎屑导致的齿面磨粒磨损，以及无支撑的悬臂轴在长期交变载荷下出现的轴端跳动超差，这款带封闭外壳的双齿轮系统结构，恰恰是针对这两个核心痛点做的落地化设计。外壳的拼接法兰边预留了均匀的螺栓过孔，孔位公差按IT7级加工适配控制，既保证合箱后结合面的密封胶层能均匀压实，避免风泵输送介质时的油气泄漏，也不会因为孔位错位导致装配时螺栓强行硬拉造成壳体变形。内部的两级齿轮啮合副没有做多余的轻量化镂空，大齿轮的轮辐采用整幅式带加强筋结构，避免风泵启停瞬间的冲击载荷造成轮辐微裂纹，齿轮与轴的配合段选用过渡配合公差，装配时无需过度敲击就能压装到位，也不会在高速运转时出现齿轮与轴的相对滑移。底部的三角支撑支架没有采用单薄的平板折弯结构，而是用斜撑筋形成稳定的三角受力结构，支架与壳体的连接点特意选在轴承座的正下方位置，让轴系运转产生的径向载荷能直接顺着支撑筋传导到安装基础，不会让壳体薄板承受额外的弯矩。伸出壳体的输入输出轴端都预留了密封件安装槽，槽的边角做了R0.5的圆角过渡，避免装配骨架油封时刮伤密封唇口，箱体内壁还特意留出了储油槽的空间，齿轮运转时带起的润滑油能顺着内壁导流到轴承位置，不用额外加装复杂的强制润滑管路。双齿轮的啮合侧隙按风泵的额定转速做了适配调整，侧隙过小容易在热胀时出现卡齿，侧隙过大会导致传动噪音增大、风压输出不稳，这套结构里的齿轮中心距公差控制在0.02mm以内，既保证常温下的顺畅啮合，也能适应风泵连续运转时的温升带来的尺寸变化。外壳的观察位预留了可拆卸的盖板位置，日常巡检时不用拆开整个箱体就能观察齿轮啮合面的磨损情况，支架底部的安装孔做了长圆孔设计，现场安装时可以微调齿轮箱的位置，保证与风泵叶轮轴的同轴度，避免联轴器出现偏磨。
