矿用液压岩石破碎臂作业装置结构设计

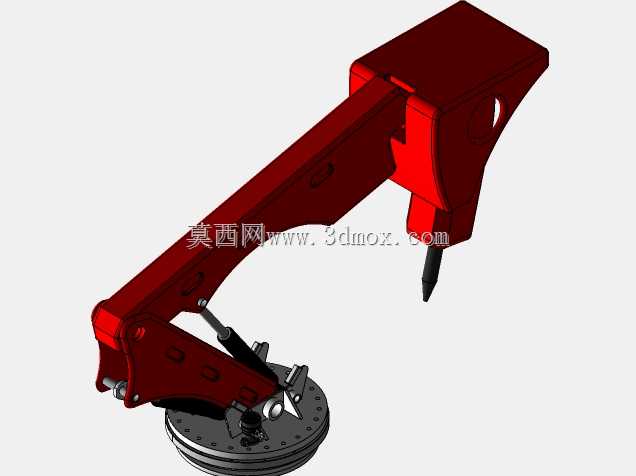

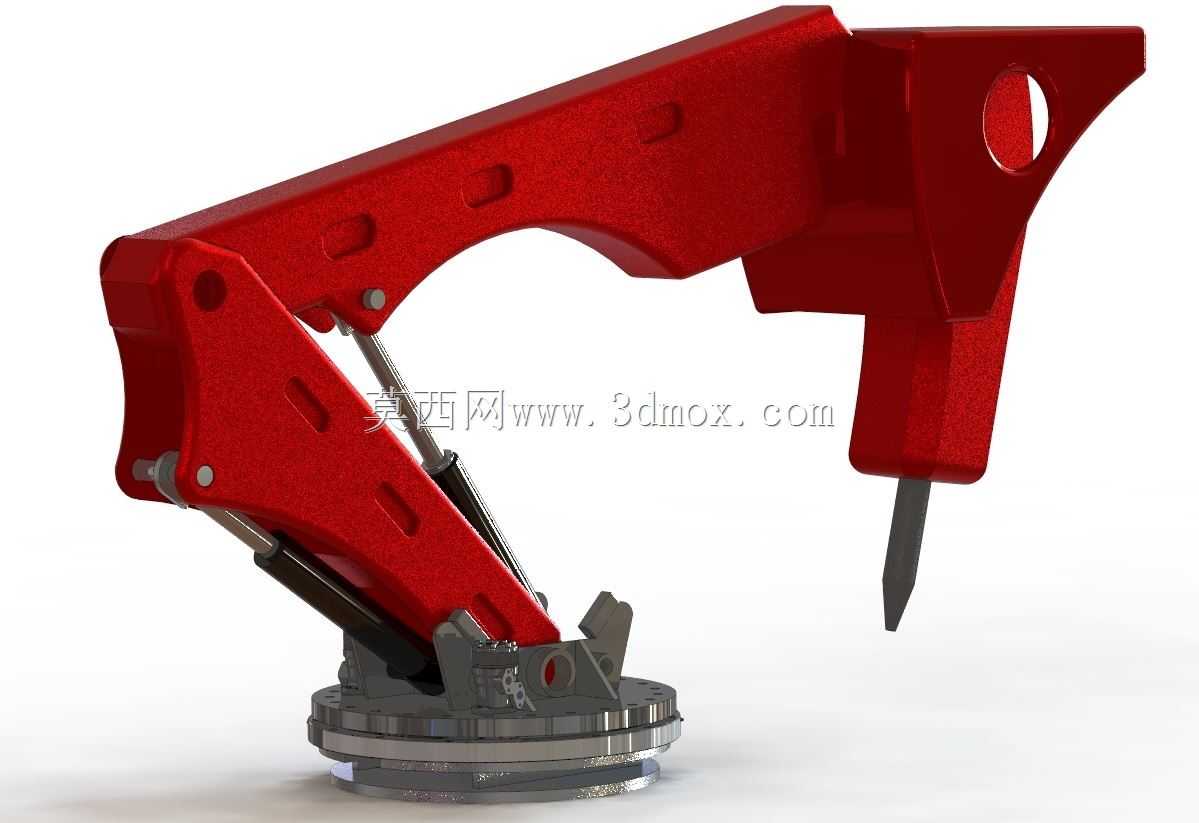

　　在露天矿山掌子面排险、地下采场大块岩石二次解小、建筑拆除现场混凝土构件破除这类作业场景里，固定式液压破碎臂是替代人工持镐作业、规避爆破风险的核心作业单元，这套结构的设计逻辑完全围绕重载冲击工况下的刚度保持、动作覆盖范围、安装适配性展开，没有冗余的装饰性结构，每一处板件的折弯、轴点的位置都经过载荷校核。整套臂架采用弯板焊接箱型结构，主臂的折线形轮廓不是随意设计的造型：在破碎锤垂直向下作业的常用工况下，这个折线轮廓能让冲击载荷的传递路径更贴合臂架中性层，减少偏载带来的焊缝疲劳，臂身预留的长条形减重孔在不降低截面抗弯模量的前提下，削减了臂架自身重量，降低回转驱动的负载，同时也能作为检修时的攀爬踏点，适配矿山现场无专用检修梯的作业环境。

　　臂架的铰接点全部采用镶嵌式耐磨铜套配合防尘密封结构，因为破碎作业现场粉尘浓度极高，普通铰接轴套在无密封的状态下几百小时就会出现旷量，直接导致臂架动作精度下降、冲击载荷反传损伤回转基座，密封结构能阻挡岩粉进入铰接摩擦面，延长销轴更换周期。驱动臂架动作的液压缸全部采用缸体上置的布置方式，避免破碎作业飞溅的碎石直接撞击活塞杆表面，缸杆端配备了可伸缩的金属防护套，相比橡胶护套更耐尖锐岩块的刮蹭，不会出现被碎石割破导致液压油泄漏的问题。前端工作属具采用三角型破碎锤结构，钎杆的作业角度可通过斗杆液压缸实时调整，在处理巷道顶板浮石、采场边坡松动岩块时，不需要调整整机安装位置就能覆盖不同角度的作业面，钎杆的导向套采用可拆卸式设计，

　　磨损后可现场快速更换，不需要整体拆解破碎锤主体。底部的回转支承基座采用厚钢板焊接的法兰结构，安装孔位按照通用固定式破碎站的基座尺寸设计，可直接固定在采场溜井口、建筑垃圾处理线的受料斗边、露天矿的固定作业平台上，基座的回转支承采用外齿式结构，驱动马达直接安装在基座侧方，可实现360度全范围回转，臂架完全展开时的作业半径可覆盖基座周边8米范围内的作业区域，最小作业距离可贴近基座边缘1米位置，不存在作业盲区。设计时特意将臂架的折叠收纳尺寸控制在运输标准集装箱的宽度范围内，转场运输时不需要拆解臂架结构，只需要将斗杆收回、主臂俯下就能整体固定在运输平板车上，减少现场拆装的工作量。液压管路全部沿着臂架内侧的走线槽布置，管卡采用减震橡胶垫隔振，

　　避免破碎作业的持续振动导致管路接头松动漏油，管路的通径按照系统最大工作压力25MPa选型，匹配破碎锤的冲击流量需求，不会出现供油不足导致冲击力度下降的问题。在臂架与回转基座的连接位置，设计了可调节的缓冲限位块，当臂架俯到最低作业位置、收回到运输位置时，缓冲块能吸收动作惯性带来的撞击，避免刚性碰撞导致焊缝开裂。这套结构的受力分析完全按照极端工况加载：即破碎锤在最大伸出距离、垂直冲击最硬岩石时的反作用力，对臂架各截面的应力、铰接点的载荷、回转支承的倾覆力矩都做了校核，确保在连续重载作业下不会出现结构变形、焊缝开裂的问题，适配矿山、拆除现场高负荷、连续作业的使用需求，不需要频繁停机做结构检修。
