三菱HG-KN13J伺服电机三维结构

　　该伺服电机三维结构面向自动化设备中的高精度运动控制场景，常用于小型数控滑台、单轴机械手、包装输送定位机构、电子装配设备以及教学实验平台。模型以实际伺服电机外形为依据，完整呈现前端法兰、输出轴、电机筒体、后端编码器及接线侧的空间关系，适合在设备布局阶段进行干涉检查、安装校核和传动方案确认。

　　从设备用途看，伺服电机承担把控制指令转换为精确旋转运动的任务，前端轴伸通过联轴器与滚珠丝杠、同步带轮或减速机构连接，后端区域通常容纳编码器和反馈元件。三维建模时将这些功能分区明确表达，能够帮助结构工程师判断电机与安装板、护罩、拖链、线缆弯折半径之间的边界，也便于电气工程师核对连接器朝向和维护空间。

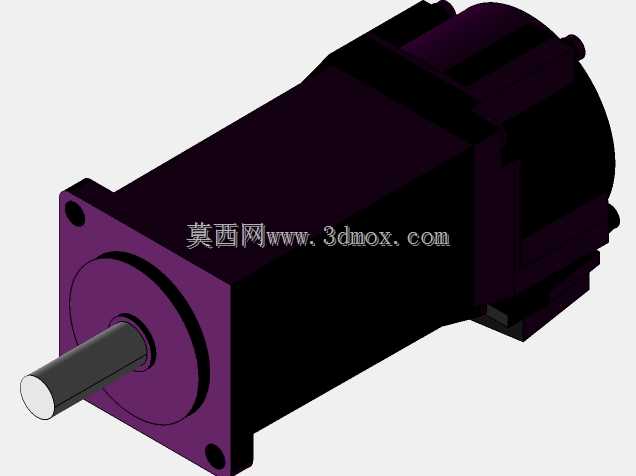

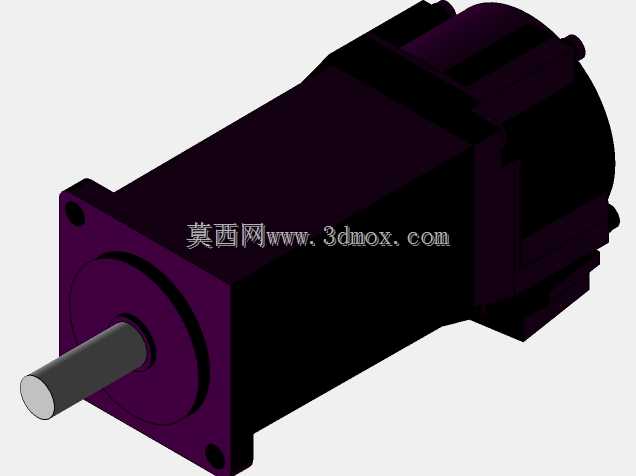

　　外形处理上，筒体采用近似圆柱与多边形过渡结合的方式，前端法兰保留方形安装面、中心轴孔和紧固孔位特征，输出轴以圆柱轴伸形式表达，轴端位置与法兰端面形成明确的轴向基准。后端编码器部分略大于筒体轮廓，侧面接线区域以块状结构表示，既反映真实电机的体积感，也避免在整机装配中忽略线缆插拔和检修所需空间。

　　安装边界是这类元件建模的重点。前端法兰面通常作为机械定位基准，设计设备安装板时需要围绕法兰外轮廓预留贴合面，并保证螺钉孔位、中心孔和轴伸同轴度。模型中轴伸长度、法兰厚度、筒体直径和后端高度共同决定电机在设备中的占用包络；若电机水平安装，要关注轴端负载与联轴器对中；若垂直安装，则需考虑自重、支撑刚性以及线缆向下引出的走向。

　　在传动设计中，该类小容量伺服电机适合中低惯量、响应较快的定位轴。选型和布局时不能只看电机本体直径，还要把后端编码器、动力线、编码器线以及插头弯折区域纳入整机三维空间。模型将电机主体与后端功能段区分开，便于在装配体中快速测量法兰到后端的总长、轴伸中心线到安装面的高度，以及侧面接线区与周边钣金件的最小间隙。

　　结构细节方面，前端法兰的圆角、孔位和轴肩关系体现了伺服电机与普通电机的差异：法兰承担定位和固定作用，轴伸承担扭矩输出，后端则服务于反馈与接线。三维表达中保留这些层次，可使设备模型在剖切、爆炸视图或装配动画中更清晰。对于做非标自动化的工程师而言，这类电机模型不仅是外观件，更是校核运动轴布局、连接方式和维护可达性的关键参考。

　　实际建模时可将电机拆分为轴、法兰、筒体、后端盖、接线盒等独立实体，方便在工程图中分别标注外形尺寸和安装尺寸。装配到设备中后，应重点检查联轴器是否完全包覆轴伸、锁紧螺钉是否与护罩冲突、电机尾部是否留有编码器线缆插拔空间，以及安装板螺钉是否能从外侧顺利装入。通过这些空间校核，可在加工和装配前发现布局问题，减少后期返工。
