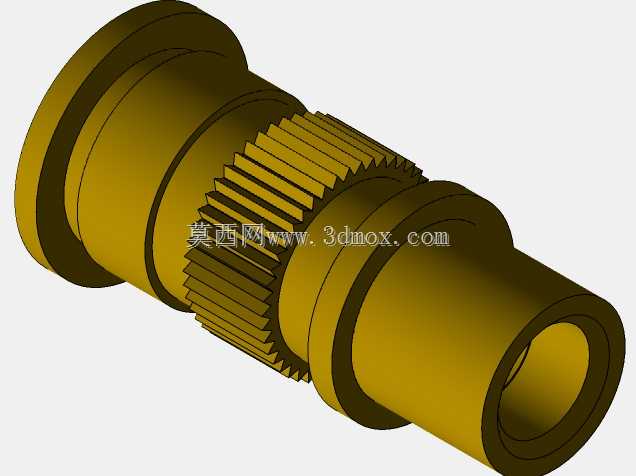

该零件属于传动系统中兼具齿轮啮合与轴系支承功能的复合回转件,整体采用空心阶梯轴结构,中段集成外齿圈,两端设置不同直径的安装轴颈与定位法兰,可在有限轴向空间内完成扭矩传递、回转支承以及相邻部件轴向定位。从实际设备布置来看,这类结构常见于需要紧凑传动链的机电产品、通讯设备调谐机构、小型减速装置以及精密进给单元中。齿轮段并不独立悬置,而是与轴体做成一体,避免了齿轮与轴通过键连接后产生的附加配合间隙,在频繁正反转、启动停止较密集的工况下,能够保持较稳定的相位关系。空心内腔并非单纯减重,其内壁带有花键或多边形配合特征,可与输入轴、输出套或调节杆形成插接传动,使动力从内腔传入后经中段齿圈向外传递,或反向由外齿圈输入再经内孔输出。
轴向外轮廓由多段圆柱面、台阶面和圆角过渡组成,大直径法兰端可承担轴向限位,贴靠轴承内圈、隔套或壳体端面;小直径端则用于穿入支承孔或连接套,形成第二处支承边界。设计时需要优先确定齿圈的分度圆、齿宽和齿顶圆,因为这些尺寸直接决定相邻啮合齿轮的中心距。齿宽两侧保留退刀与装配间隙,齿根处设置圆滑过渡,以降低热处理和载荷循环下的应力集中。两端轴颈的同轴度是建模和加工中的关键约束,若轴承位与齿轮分度圆不同轴,运转时会出现啮合侧隙周期性变化、噪声增大和局部齿面偏载。空心结构的壁厚需要结合传递扭矩、内径配合尺寸和轴承跨距综合校核,过薄会导致轴体扭转变形过大,过厚则削弱轻量化效果并增加转动惯量。台阶轴肩高度不宜只按经验取值,
应满足轴承内圈或隔套端面的接触宽度,同时避免轴肩尖角切入应力集中区。外齿段靠近轴肩的位置通常留有越程槽,槽宽和槽底半径需兼顾滚齿、插齿或磨削加工的刀具路径。内腔花键端部应设置导入倒角,便于装配时对中,也能减少插装过程中对配合齿面的划伤。从三维建模流程看,先以回转中心线为基准建立阶梯轴主体,再在中段按齿宽建立齿坯圆柱;齿形可根据参数化关系生成渐开线齿廓并阵列,齿端倒角和齿根圆角需在布尔合并后统一处理,防止出现碎面。内孔花键或配合槽应与外齿保持同一基准轴线,端面上的倒角、密封槽或卡簧槽按装配顺序布置。模型中各圆柱面的直径差形成明确安装边界:法兰端面限制一侧轴向位置,轴颈台阶或挡圈槽限制另一侧位置,径向则由轴承位或衬套孔约束。实际选型时,
需核对齿圈外径是否与箱体内壁、相邻齿轮或润滑挡板发生干涉,空心轴端部伸入配合件的长度不能超过内腔有效深度,法兰外径也要预留装配工具和轴承压装空间。润滑路径可沿齿面、轴颈与台阶间隙布置,若用于高速或长期运转场景,轴颈表面粗糙度、齿面硬度及热处理变形都应在结构设计阶段预留修正余量。该结构的价值在于把齿轮、套筒、传动轴和内联接接口合并为一个零件,减少零件数量和配合链,同时对同轴度、齿形精度和内腔加工提出更高要求,适合在结构空间受限、传动节拍紧凑且需要稳定回转精度的机构中使用。
