五十毫米导向镜分体夹持安装环

　　该结构件用于光学观测设备中外置导向镜与主镜筒之间的径向固定，核心任务是把外径约五十毫米的圆柱形镜管可靠约束在主光路旁侧，并在设备搬运、俯仰调节和野外架设过程中保持同轴关系稳定。与整体式抱箍相比，这种分体开合结构不需要从镜管端部穿套，装配时可直接围合在已布置好的镜管外侧，对后期加装、检修和光轴微调更友好。

　　从实际使用场景看，导向镜通常承担低倍率寻靶和视场引导作用，安装位置靠近主镜筒前段或中段。支架既要提供足够的抱紧力，又不能让局部应力直接压伤薄壁镜管。模型在环体内侧预留了额外衬垫余量，工程实现时可在该间隙内加入橡胶、毛毡、聚氨酯或薄铜皮等垫层。垫层一方面补偿镜管外径公差，另一方面把螺钉预紧力分散到较大接触弧面上，避免硬接触造成压痕、滑移或光学元件受迫变形。

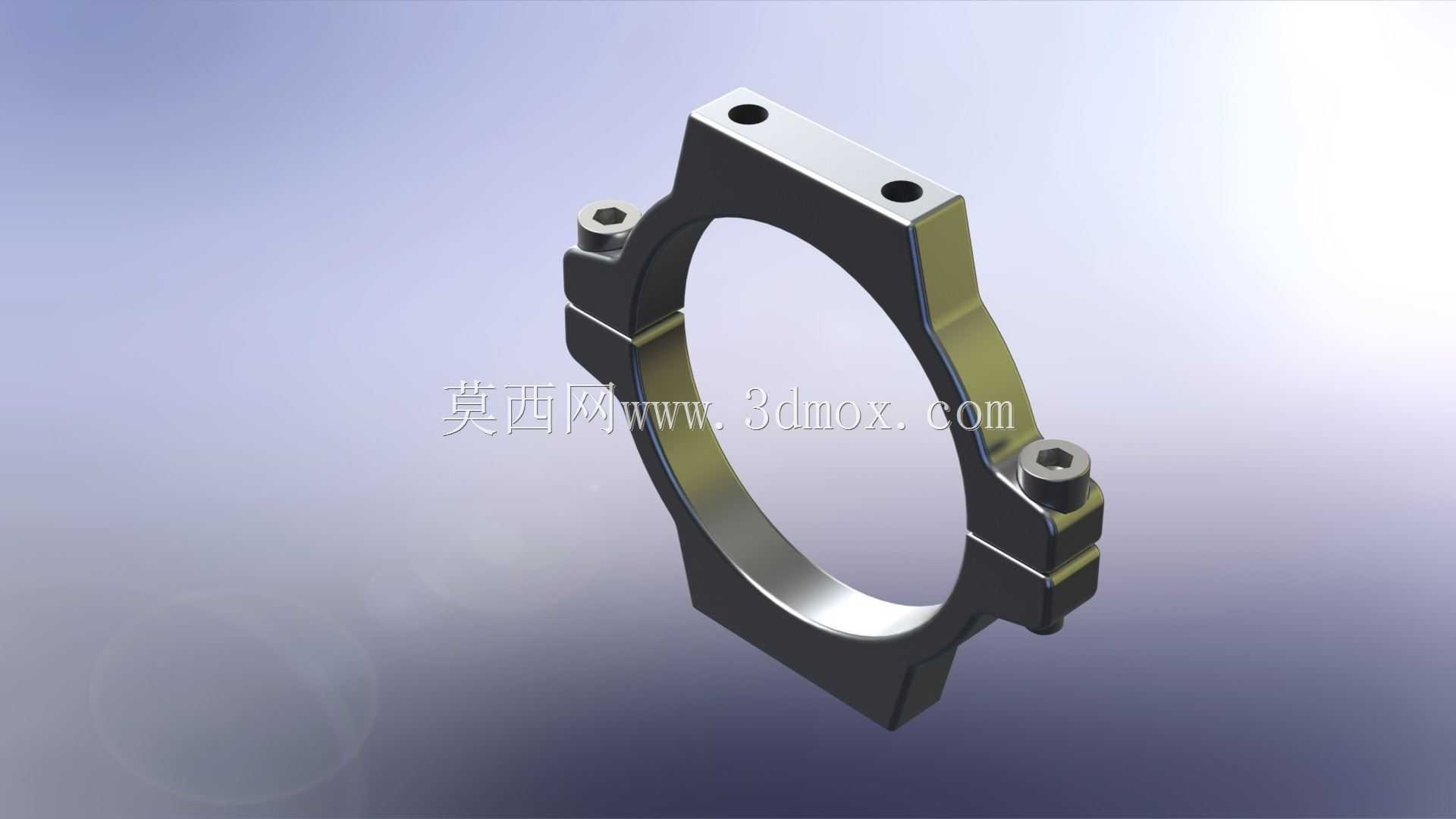

　　结构外形由半环形夹持主体、两侧连接耳、顶部安装平台和锁紧螺钉组成。环体采用近似对开的抱箍形式，两侧耳板通过紧固件收合。螺钉轴线沿径向布置，拧紧时两侧耳板相互靠近，使内环面均匀包络镜管。顶部平台设置两个安装孔，用于将整个夹持组件连接到主镜筒支架、调焦座附近连接板或其他辅助导轨上。平台与环体之间通过加厚过渡区相连，能够减少悬臂受力时的局部弯曲。

　　设计思路上，环体并非简单等宽薄板，而是在受力路径上做了截面变化。靠近螺钉耳板和顶部安装座的位置材料较厚，用于承受预紧力和安装反力；环身中段则保留连续弧形轮廓，以较低重量获得较好的环向刚度。弧形内侧与镜管之间形成较大的包角，抱紧后摩擦力分布在圆周方向，抗扭转和抗轴向窜动能力比单点卡扣更稳定。两侧凸台为螺钉头和螺母提供支承面，装配时可使用标准六角紧固件，也可根据防松要求加入弹垫、尼龙锁紧螺母或螺纹胶。

　　安装边界需要重点关注三个尺寸关系。其一，名义夹持内径对应五十毫米镜管，但真实加工时应结合垫层厚度确定金属环内径，不能让金属面直接按零间隙贴合镜管。其二，顶部两孔的孔距和孔位高度决定了支架与外部基座的互换性，建模或出图时应把孔中心作为装配基准，并校核螺钉装入空间。其三，侧向螺钉头部和螺母会超出环体外圆，设备布线、镜筒旋转或相邻附件布置时需留出扳手操作空间，避免紧固件与主镜筒、调焦手轮发生干涉。

　　受力分析中，最常见载荷来自镜管自重、设备俯仰转动时的惯性力以及运输振动。支架顶部安装孔承受弯矩，环体耳板承受拉压复合载荷，内环面则通过摩擦传递夹持力。若预紧力不足，导向镜可能沿轴向滑动或绕环心转动；若预紧力过大，又会使薄壁镜管产生椭圆变形，进而影响成像质量。因此衬垫余量不仅是装配补偿层，也是控制接触刚度的重要环节。较软垫层可提升贴合度，较硬垫层则有利于保持重复定位精度，实际选型应根据镜管表面状态和设备振动等级平衡。

　　三维建模时，可先建立镜管参考圆柱，再以圆柱面为内环边界生成抱箍主体；两侧开合面宜穿过环心或接近环心，保证上下半环具有对称夹持趋势。顶部平台孔位应与外部安装面建立装配关系，螺钉、螺母和垫圈需按真实尺寸建模，以便检查运动包络和工具空间。圆角过渡不应只作为外观处理，尤其在耳板根部、平台与环身交接处，圆角能够降低应力集中，提高反复拆装后的疲劳寿命。

　　该类夹持环在天文观测器材、远距离光学瞄准辅助装置、实验室内光学管路固定以及便携式镜筒附件改装中都有应用。它的价值不在于复杂传动，而在于通过简单可靠的机械约束实现精确、可重复、可维护的安装。结构设计时围绕圆柱面包络、摩擦锁紧、衬垫补偿和顶部接口四个核心点展开，即可满足多数五十毫米导向镜的固定需求。
