32位PCI总线插槽连接器结构设计

　　在工控主板、台式计算机底板、工业测控背板以及各类PCI扩展卡的硬件结构设计中，32位PCI插槽是承担板卡与主机总线之间信号、电源互联的核心接插件。这类连接器长期服役在振动、温变、反复插拔的工况下，结构细节直接决定接触可靠性与整机装配兼容性，因此在三维结构建模阶段，需要把塑胶本体、接触端子、定位特征、安装边界全部还原到位，才能给后续机箱布局、板卡对位、干涉检查提供准确依据。

　　从实际用途来看，该连接器焊接在主板对应焊盘上，上方开口容纳PCI扩展卡的金手指边缘，卡沿插槽导向推入后，每一路信号引脚与槽内弹性接触件形成稳定压接，下方直插式针脚穿过PCB通孔完成波峰焊或回流焊固定。它不仅传输地址、数据、控制总线信号，还承载多档电源供电，针脚排布严格对应32位PCI本地总线规范，保证不同厂商板卡的互换性。建模时优先还原双排接触腔的等距分布，槽口两端的防呆卡位、卡尾止挡结构不能省略，这些特征是现场装配时防止反插、过插的关键。

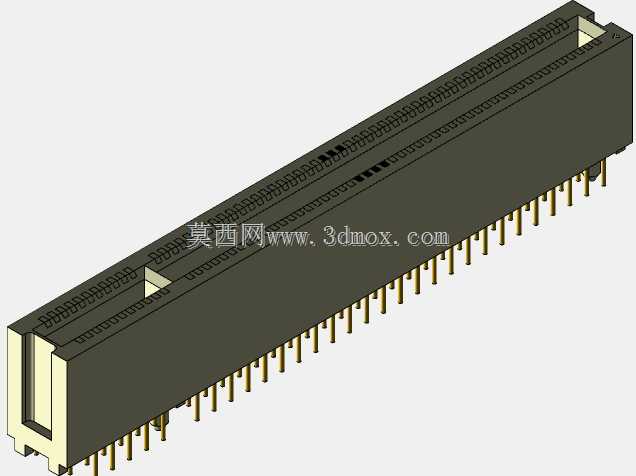

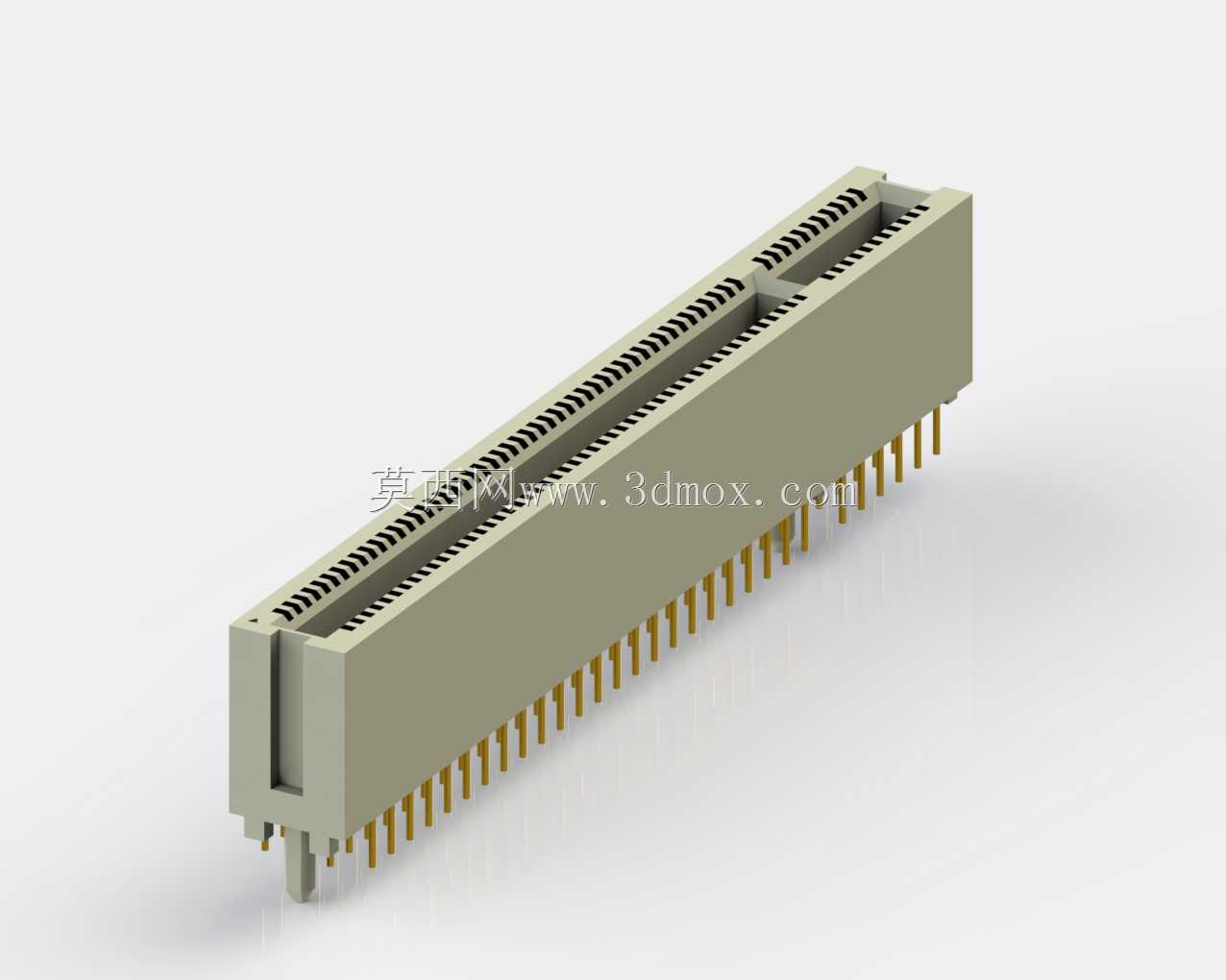

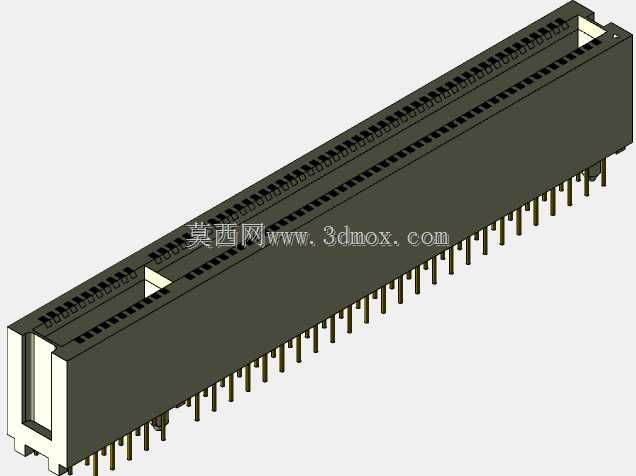

　　外形与安装边界方面，连接器整体呈长条形卧式结构，塑胶主体为绝缘耐高温材质，沿长度方向均匀布置数十个接触位；底部伸出两排镀金直针，针距、排距、针长均需匹配标准PCB通孔阵列，针脚伸出板面的长度要兼顾焊接透锡与背面元件间隙。插槽顶面开设连续的卡插入口，内部弹片腔室逐位分隔，端部设置定位柱与固定卡扣，用于在主板上预定位、防止波峰焊时浮件。结构工程师在布局时，要在插槽两端预留手指插拔空间，槽体上方保留扩展卡插入行程，背面避开高大元件，同时控制插槽与机箱挡板、卡固定座的相对位置，保证板卡装入后金手指完全啮合、挡板螺丝孔对齐。

　　设计思路上，这类接插件建模不能只做外观长条，需要把塑胶壳体的分层结构、接触端子的悬臂形态、针脚过渡段都体现出来。本体侧壁的加强筋、端部导向斜面、槽内分隔筋，决定了插拔手感与塑胶件注塑可行性；弹片接触区的预压量、镀金插针的折弯过渡，直接关系接触电阻与抗疲劳寿命。参照总线规范的关键尺寸搭建骨架后，再结合实物测绘修正局部倒角、壁厚与卡扣间隙，既能保证标准兼容性，又能让模型贴近真实零件的装配表现。对于整机开发而言，精准的连接器三维数据可用于干涉校验、焊接工装设计、板卡插拔仿真，避免因插槽尺寸偏差导致的卡装不到位、针脚虚焊或相邻元件冲突。
