90度25mm圆管直角连接弯头支架

项目分类:通讯工具类 发布时间:2022-05-30 ID:640441
  • 90度25mm圆管直角连接弯头支架

  在做这套结构之前,先把现场的约束条件捋清楚:要对接的是两根外径25mm的圆管,两根管的轴线必须呈90度正交,而且这个节点不是固定死的,后期还要反复拆装、调整管段走向。这类需求在通讯基站走线架、设备机架外伸支臂、轻型工作台框架、摄影灯架以及各类圆管拼装的工装里非常常见——圆管本身便宜、抗弯好、采购方便,但两根管要在端部可靠地拐一个直角,靠焊接既破坏表面镀层又不可拆,靠三通又多一个接口,最省事的办法就是用一个两端承插的90度弯头把两根管直接套起来。

  这个零件的核心就是一个L形的双承口结构。两端各是一段内径与25mm圆管外径匹配的套筒,套筒有足够的插入深度,保证管子插进去之后不会因为悬臂受力而在接口处晃动。两段套筒的轴线在中间的弯头腔体处垂直交汇,过渡区做成圆滑的弧形外壁,而不是生硬的直角方块——这一点在注塑件里尤其重要,直角拐角既容易在脱模后产生应力集中和缩痕,外观上也显得笨重,圆弧过渡能让熔体在型腔内填充更顺畅,冷却后内应力分布均匀,长期受弯也不容易在拐角处开裂。

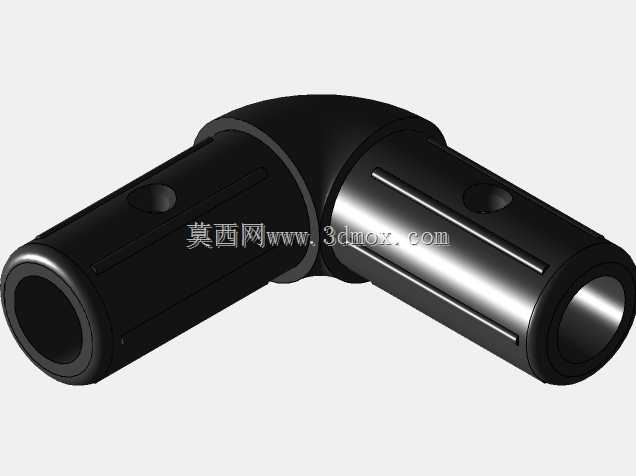

  从模型上能看到两端套筒外壁都做了轴向的加强筋条。这些沿母线方向凸起的筋不是装饰:套筒壁如果做得太薄,抱紧管子时容易被撑变形;如果整体加厚,既费料又在厚壁处产生收缩凹陷。沿圆周均布几条轴向筋,相当于在不显著增加壁厚的前提下给套筒加了一圈“骨架”,大幅提升套筒的径向刚度和抗弯截面模量,管子插入后套筒能保持圆度,夹紧力也更均匀。筋条顺着拔模方向布置,注塑时直接沿开模方向成型,不需要侧向抽芯,模具结构简单,这也是这类民用连接件能压低成本的关键设计细节。

  套筒侧壁上预留了径向的小孔,这是给紧定螺钉或者弹性销用的。实际装配时,圆管插入套筒到位后,从这个孔拧入一颗紧定螺钉顶在管壁上,或者穿入弹簧销,就能防止管子在受拉、受振动时从套筒里滑脱。在通讯走线架这类有风载、设备有轻微振动的场合,光靠套筒和管子之间的摩擦并不可靠,加一个机械止退点,节点的防松能力就上了一个台阶。孔位布置在套筒中段、避开端部和根部过渡区,既保证螺钉能压到插入管的有效长度上,又不会在应力最大的拐角处打孔削弱截面。

  内孔是贯通的,这意味着管子如果是走线缆的护套管,弯头内部可以让线缆顺势穿过,90度的弧形内腔给线缆一个平滑的转弯半径,避免线材在直角处被硬折出死弯——这对网线、光纤、传感器线束来说很重要,过小的弯折半径会影响光纤传输性能,也会让铜缆长期处于疲劳状态。把连接件同时做成线缆的过线弯头,一物两用,省掉了单独的弯管护线件。

  建模时的思路是先把中心走线孔和两端承插孔的空间扫掠出来:沿90度圆弧路径扫出内腔,两端接等径直段,保证内孔全程连续、无台阶。外轮廓则在套筒段做等壁厚圆柱,在拐角段用大圆角把两段圆柱外壁包络融合,再在套筒外圆上阵列轴向加强筋,最后切出紧定孔。整个零件关于弯头所在的对称面对称,拔模方向取在两个套筒轴线组成的平面法向上,内外壁都带轻微拔模斜度,方便注塑后顺利顶出。壁厚尽量保持均匀,拐角处虽然外形是圆弧,但内腔同步走圆弧,避免出现局部厚胶。

  安装边界上要注意的是,这个弯头占用的空间是两段互相垂直的套筒长度加上中间拐角的包络,布置框架时要在直角节点处预留出弯头本体的立方体空间,不能让两根管在理论交点处直接顶死;管子插入深度要达到套筒有效长度,紧定孔对应的管壁位置要避开管端的切口毛刺。选型时只要确认被接管外径为25mm、所需转角为90度、载荷在轻型框架范围内,这种双承插弯头就能快速搭出可拆卸的直角管节点,现场不用焊接、不用攻丝,截管、插入、拧螺钉即可完成连接,拆装调整都很方便。
