二十毫米木工扁钻切削刀具结构

　　这款刀具结构围绕木工现场的大直径浅孔加工展开，主体为直径二十毫米规格的扁钻，常见于板式家具开孔、木门锁孔加工、实木构件沉孔、装修现场木作扩孔以及工装夹具木质垫板钻孔等工况。相比普通麻花钻，扁钻在大直径浅孔作业中排屑通道更直接，切削刃横向展开后能够一次切出较宽孔径，轴向进给阻力相对集中，适合手电钻、台钻以及轻型钻削设备夹持使用。

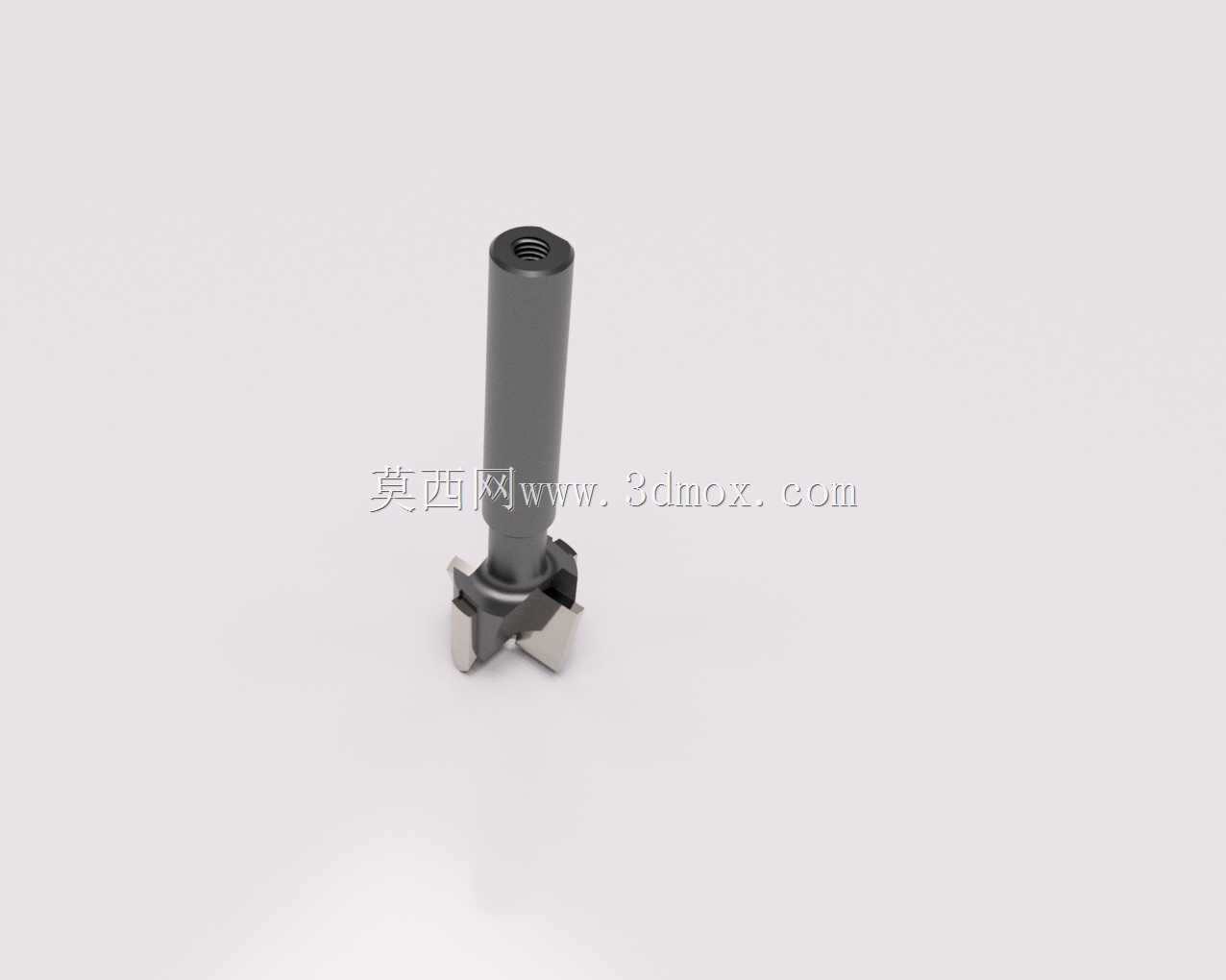

　　从实际使用角度看，木工扁钻并不追求金属切削刀具那样的高刚性连续切削，而是更关注刃口切入木材时的稳定性、木屑排出顺畅程度以及刀柄与钻夹头之间的同轴约束。模型中刀柄采用圆柱段结构，顶端设置内螺纹孔，可用于刀具接长、限位连接或配合快换杆锁紧；这种结构在深位开孔、门框侧边钻孔或工装空间受限时比较实用。圆柱柄外圆需要保持较好的直线度，装入钻夹头后应避免明显摆动，否则孔径扩大量和孔口崩边都会增加。

　　切削部分位于刀具下端，两翼切削刃横向伸出，形成与目标孔径接近的工作宽度。刃部外侧承担孔径成形，中间区域负责导向和分屑，端部轮廓在切入木材时先建立中心位置，再由两侧刃口逐步扩大切削范围。设计时需要关注切削刃相对于刀柄轴线的对称度：两翼半径不一致会导致钻出的孔径偏移，刃口高度不一致则会使一侧先切削，产生附加弯矩并让刀柄在夹头中承受脉动载荷。对于木质材料而言，刃口前角不宜过小，否则进给时容易推挤纤维，造成孔壁发热和毛刺；后角则要保证刃口离开已加工表面，减少摩擦。

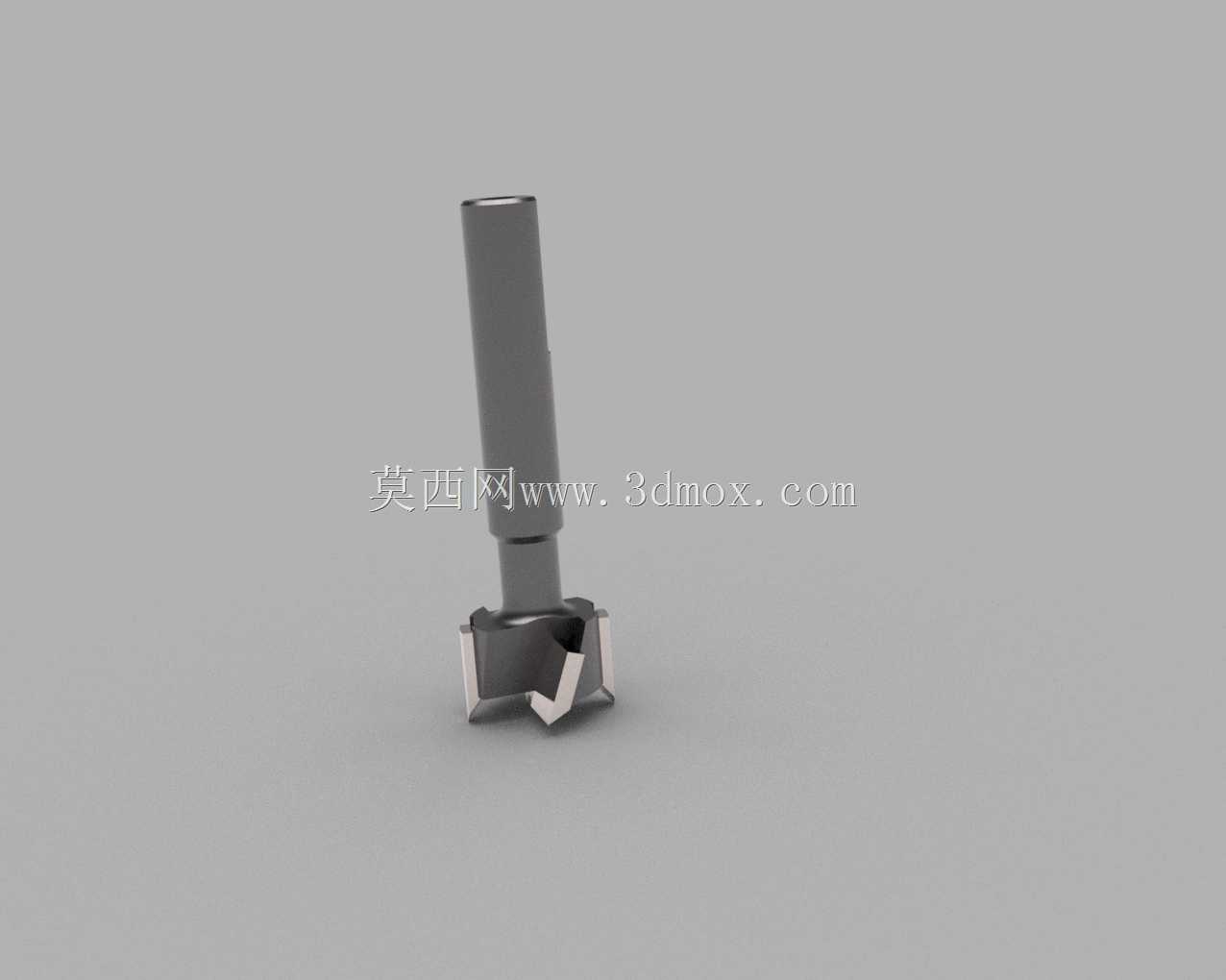

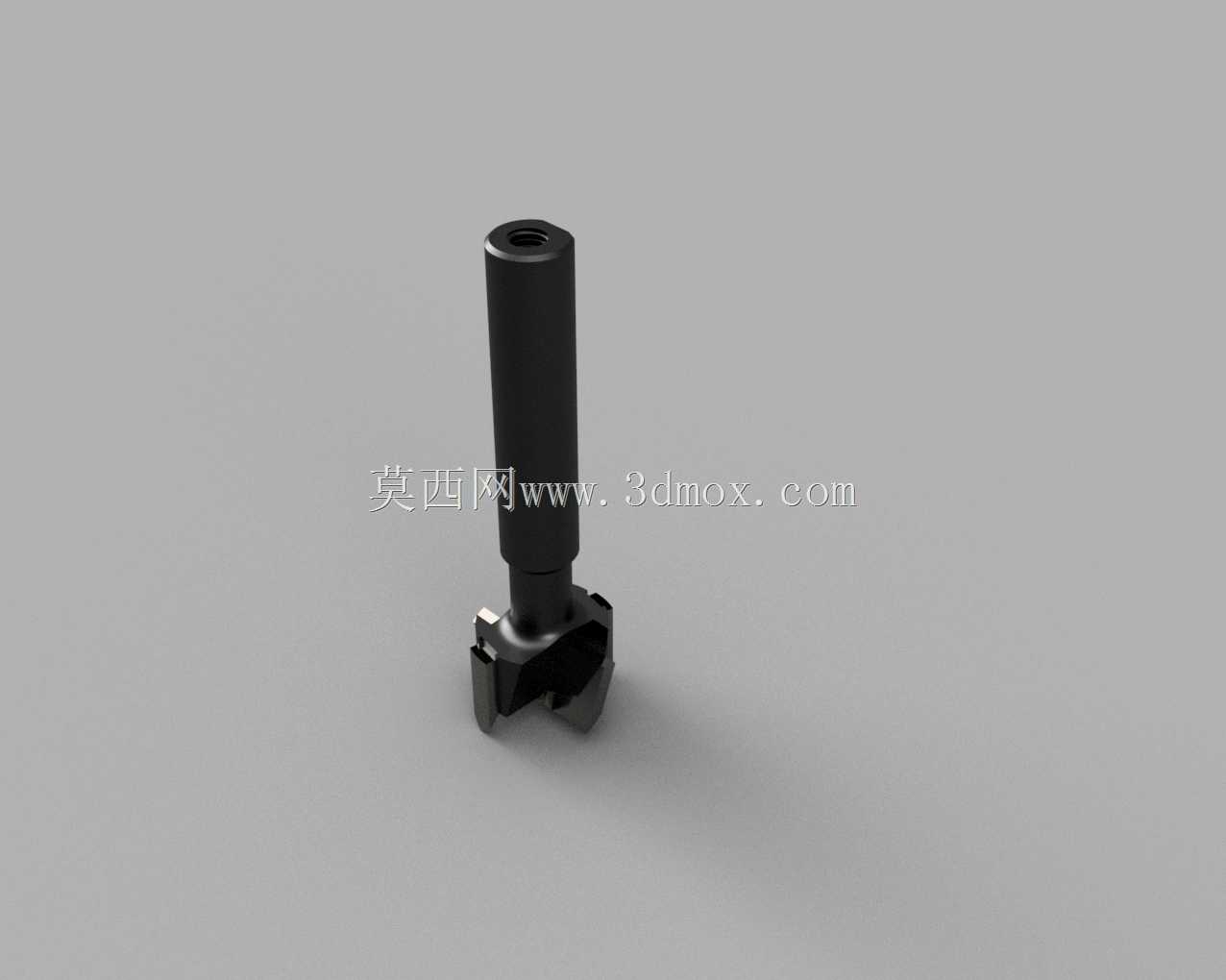

　　模型的外形边界比较清晰，上部为细长圆柱柄，下部为短而宽的刀头，整体呈竖向布置。安装时，圆柱柄进入夹头的长度应足够，夹持位置尽量靠近刀头但不能干涉排屑；若使用接长杆，螺纹连接段需要拧紧，并保证接长杆与原刀柄同轴。二十毫米刀头在进给时会产生较大切削宽度，因此设备转速不宜按小直径钻头简单套用，手动进给时应保持稳定压力，刚切入和快钻透时降低进给量，以减少出口处木材撕裂。

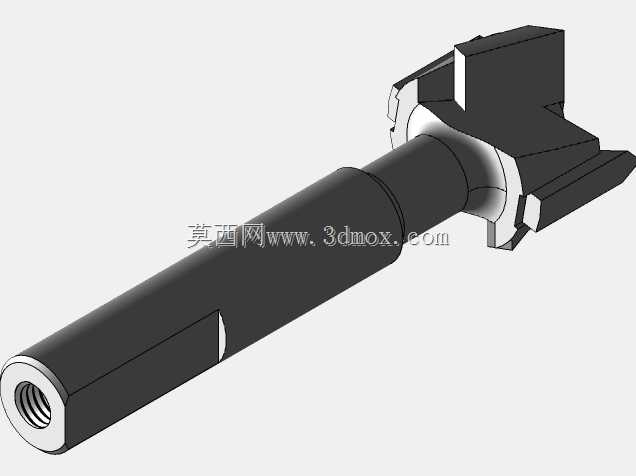

　　结构建模时，刀柄、刀头和切削刃之间的过渡不能只按外观拉伸处理。刀头与柄部连接处承受扭矩和弯曲载荷，截面突变位置应保留合理过渡，避免应力集中；两翼刀体需要有足够厚度，才能在横向切削时不发生明显变形。端部螺纹孔的建模应注意牙底空间与柄壁厚度关系，孔过深或壁厚过薄都会削弱夹持段。刀头切削轮廓可通过旋转体与对称拉伸体组合，再对刃口区域进行切除，形成前刀面、后刀面和侧翼避让面。

　　在木工加工场景中，这类扁钻通常用于加工深度不大的孔，若孔深明显超过刀头有效排屑范围，木屑会在孔底堆积，增加摩擦并使孔径烧焦。因此设计和选型时要把钻孔深度、材料密度、刀柄伸出长度以及排屑空间一起考虑。对于密度板、颗粒板这类含胶材料，刃口磨损更快，刀体侧面应留出避让量，减少已加工孔壁与刀具的摩擦；对于实木顺纹钻孔，则要注意出口侧支撑，防止纤维沿纹理劈裂。

　　三维结构检查的重点包括：刀柄轴线与刀头中心是否重合，两翼切削半径是否对称，螺纹孔是否与柄部同轴，刀头最大外径是否满足二十毫米名义尺寸，以及刃部最外端在旋转扫略时是否形成完整圆柱面。装配到设备上后，刀具外轮廓不能与工件表面、夹具压板或防护罩发生干涉；接长使用时，还需复核悬伸长度与钻夹头夹持长度的比例，悬伸过大不仅会影响孔径精度，也容易在卡刀时造成柄部弯曲。

　　整体来看，该结构把圆柱夹持柄、螺纹连接端、横向双翼切削头和中心导向部位整合在同一刀具上，结构简洁，功能边界明确。它适合作为木工刀具设计、钻削工装校核、五金工具结构展示以及切削类零部件建模练习的参考对象，在模型中可进一步补充刃口角度、夹持长度、刀头厚度和排屑槽宽度等参数，以满足不同设备与木材加工工况下的选型校核需求。
