车载牌照照明灯具外壳结构设计

　　牌照灯属于车辆外部照明体系里的小型功能件，日常装配在挂车尾部牌照安装区域、货车后牌照框上方或者乘用车后备厢牌照饰板的预留位，核心作用是在夜间或者低光照环境下照亮机动车号牌，让后方监控设备、执法人员以及其他道路参与者可以清晰识别号牌字符，满足整车外部照明的强制配光要求。这类灯具虽然体积不大，却直接关系到车辆年检合规性与道路行驶标识辨识度，在商用车、挂车、工程作业车辆以及改装拖车的后围电气布置中属于不可省略的小总成。

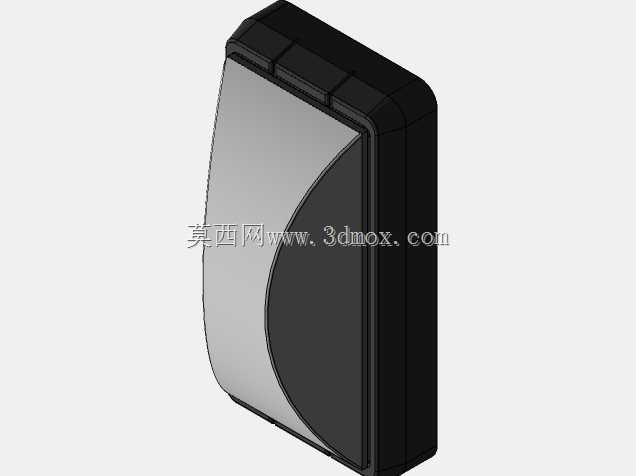

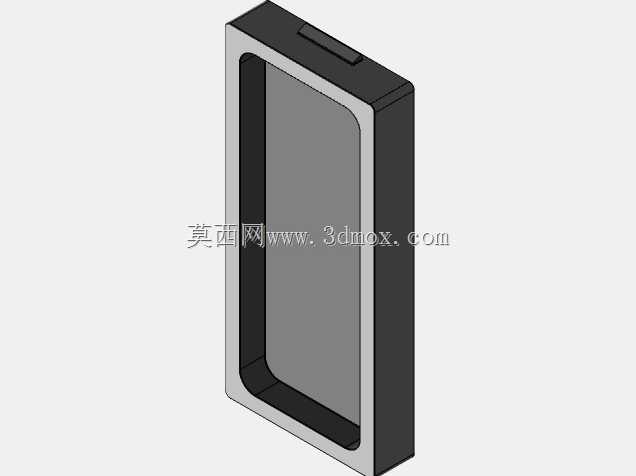

　　从结构形态来看，该款牌照灯采用竖置扁长方体的紧凑壳体方案，整体轮廓做了大圆角过渡，避免尖锐棱边在车辆行驶振动过程中产生应力集中，也能降低行人刮碰时的伤害风险。壳体正面设置一块弧形内凹的透光面罩，曲面从左上向右下平滑收束，既可以引导内部LED光源的出光角度，把光线均匀铺洒在下方号牌表面，又能借助弧面快速排走雨天积聚的水珠，减少水渍在透光区域残留造成的光斑畸变。面罩与黑色后壳之间采用沿周圈闭合的装配止口，止口内侧预留密封胶条嵌槽，装配后可以阻挡高压洗车水流、道路扬尘以及融雪盐雾进入灯体内部，保护内部电路板与发光元件。

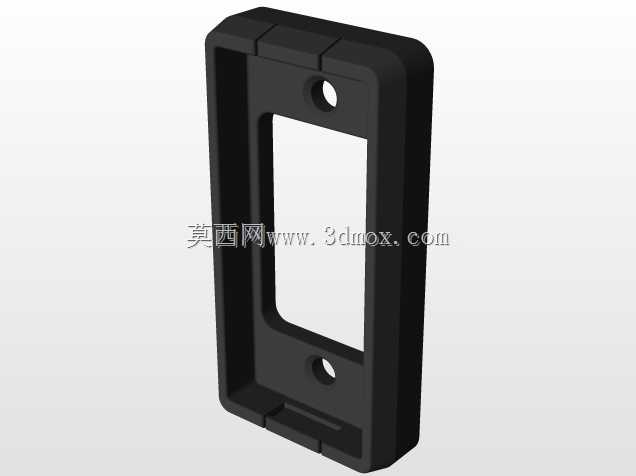

　　后壳部分采用耐候工程塑料注塑成型，侧壁厚度均匀控制在薄壁注塑合理区间，背面预留多组弹性卡扣与安装定位柱，对应车身后围或者牌照支架上的预制开孔，现场装配时不需要额外打孔，直接对准孔位按压即可完成预固定，再配合侧边的紧固点锁定位置，售后更换时也可以快速拆解，不用大面积拆解周边饰板。壳体顶部设计有走线防水接头的容纳腔，线束从腔体中心穿出后配合橡胶护套形成过线密封，避免水顺着线束缝隙渗入灯腔。

　　设计过程中首先要约束的就是安装边界：牌照灯的安装高度必须匹配号牌上沿的标准位置，出光面距离号牌字符区域的垂直距离不能过远导致照度不足，也不能过近造成局部眩光；壳体整体厚度要控制在牌照饰板与车尾钣金之间的预留间隙内，不能和后方的线束支架、尾门锁体产生运动干涉。建模时需要先把号牌安装板、周边钣金曲面、相邻的尾灯与拖车接口部件全部调入装配环境，再反向推导灯体的长宽高尺寸，确保灯具伸出车身后的外轮廓不超出车辆后防护的安全边界，同时避让后牌照安装螺丝的操作空间，保证工人拧固号牌螺丝时工具不会磕碰灯体。

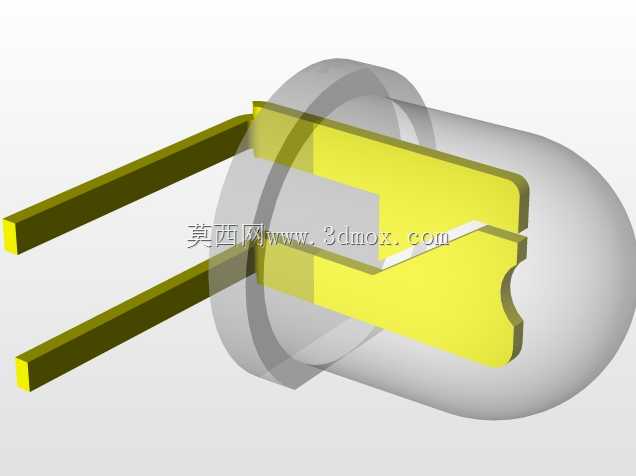

　　光学层面的结构配合也需要在三维建模阶段同步考虑，内部PCB板的安装卡槽要和透光面罩的曲面保持对应距离，LED灯珠的排布位置对准面罩的匀光区域，壳体内侧预留漫反射筋位，把灯珠发出的点光源打散，避免号牌表面出现明暗相间的光斑，保证整个号牌区域的照度均匀度符合法规要求。散热方面，虽然牌照灯的LED功率很低，但后壳内侧仍设置了多条浅加强筋，既可以提升壳体抗冲击刚度，也能小幅增加内部热交换面积，把长时间点亮产生的微量热量传导到外壳散发，延缓光衰。

　　针对挂车、拖车这类经常在非铺装路面行驶的使用场景，壳体边角的加厚区域可以承受碎石飞溅的冲击，卡扣的嵌入深度做了加长处理，在持续低频振动下不会出现松脱异响。整个模型把面罩、后壳、内部卡扣、密封槽、走线孔所有细节都完整还原，结构工程师可以直接在此基础上拆分注塑零件、核对拔模斜度、推演装配顺序，也可以将其导入整车后围电气布置场景中，验证牌照灯与周边部件的空间匹配关系，完成从灯具单体结构到整车装配的全流程设计校验。
