M8防松快锁紧固件三维结构设计

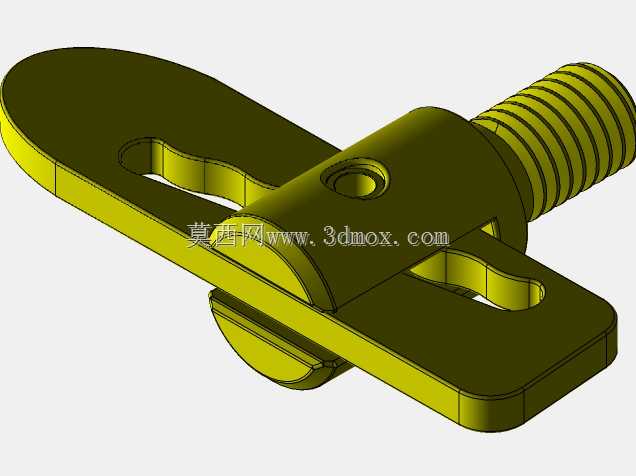

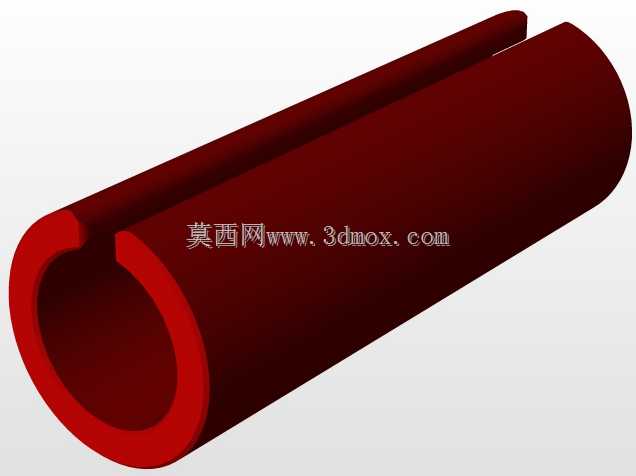

　　这套M8规格防松快锁紧固件，主要面向拖车尾门、设备检修盖板、工装夹具快换面板以及需要频繁开合的钣金连接场景。在野外作业车辆、拖挂车厢、农用机械护罩和小型机架上，普通螺母在持续振动下容易出现回转松脱，而完全焊死或采用多颗螺栓紧固又会降低维护效率；该结构把螺纹锁紧、压板夹持和手动快拆动作整合在一个零件组内，安装后螺杆通过M8外螺纹固定在基座或焊接螺柱上，带长槽的压板跨接在被连接件表面，转动下方手柄即可带动偏心压紧面产生轴向夹紧力。

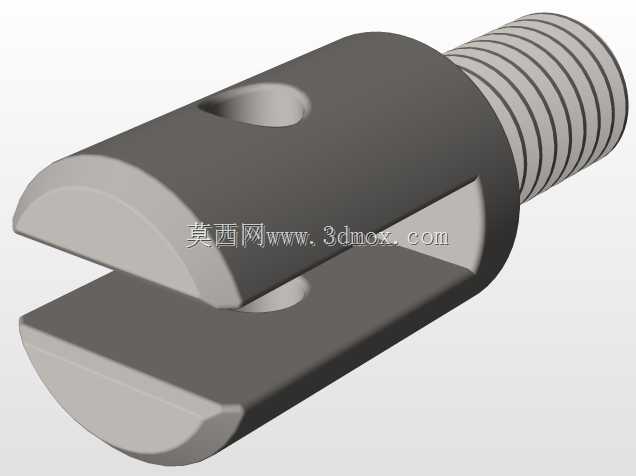

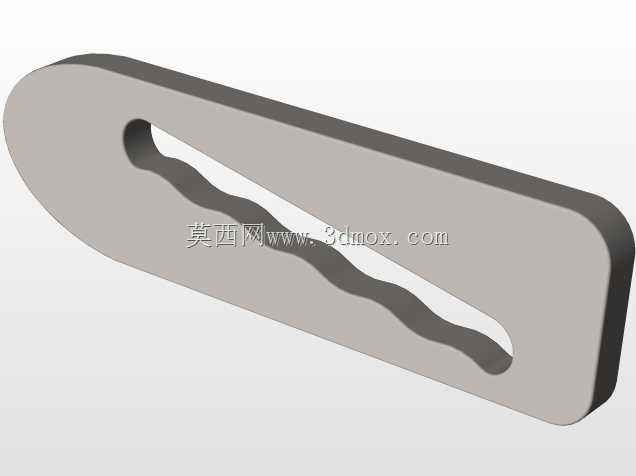

　　从实际使用逻辑看，紧固件并不依赖操作者每次携带扳手。压板两端开设长圆形调节槽，槽孔方向允许被固定件在装配时存在一定位置偏差，也能在盖板反复开合后补偿磨损间隙。螺杆端部保留连续标准螺纹，便于与车架、支架或预埋螺母连接；中部圆柱段承担压板回转与定位，顶部小孔可用于穿装保险销、细钢丝或附加防脱件，避免振动环境中压紧件完全脱出。压板外形采用两端圆弧过渡的扁平钢板形态，边缘做圆角处理，既减少冲压后的应力集中，也降低操作人员快速压紧时的刮擦风险。

　　建模时需要重点控制几个配合边界。第一是M8螺纹段的公称直径、螺距和有效旋合长度，螺纹部分应保证与常规螺母或攻丝孔匹配，圆柱过渡区不能干涉螺纹起始牙。第二是压板长槽的宽度与跨距，槽宽围绕锁紧件通过尺寸设计，槽长则决定可补偿的安装偏差和压板转动行程；若槽孔过短，现场孔位稍有偏差就无法落位，若槽孔过长，又会削弱压板截面并使压紧点不稳定。第三是偏心手柄与压板之间的压紧关系，手柄轮廓在闭合位置应形成明显过中心锁止趋势，使振动载荷下不会自行回到松开位置；打开位置则要让压板具有足够抬升量，使长槽能够顺利脱离挂钩或钉柱。

　　外形尺寸方面，这类零件通常以紧凑布置为原则。螺杆轴线到压板两端的距离决定夹持覆盖范围，压板厚度需要承受夹紧时的弯曲应力，手柄宽度则兼顾手动施力力矩和空间限制。安装边界上，被连接板表面应尽量平整，压紧区域附近避免凸起焊缝或干涉棱边；若用于拖车栏板，固定螺柱的位置应与栏板挂钩对齐，压板闭合后长槽方向最好垂直于主要振动分离方向，以提高抗脱可靠性。对于薄板连接，可在压板下方增加垫片分散压痕，防止局部压陷导致预紧力下降。

　　结构设计思路上，该件把“螺纹连接”和“凸轮快压”分成两个功能层：螺纹段负责建立基础安装位置，压板与手柄负责反复开合时的快速锁紧。这样既保留了螺纹连接承载能力强、加工成熟的优点，又避免了每次拆卸都完全旋下螺母的麻烦。三维造型中，螺杆、压板、手柄和销轴的运动关系需要按装配状态检查，尤其是手柄旋转空间、压板上下浮动量以及长槽与固定件的避让关系。渲染图中采用金属表面着色，便于观察压板轮廓、螺纹牙型和偏心压紧区域，但工程出图时仍应区分机加工面、冲压面和热处理或表面处理要求。

　　在设备选型时，不能只看螺纹规格是否为M8，还要核对所需夹紧厚度、安装孔间距、操作空间和振动等级。该紧固件适合需要经常打开且要求防松的罩盖、栏板和夹具，不宜替代承受高强度剪切或关键安全载荷的永久螺栓连接。若用于户外车辆，还应考虑锈蚀对铰接转动的影响，铰接处需保证排水和润滑空间，表面处理可根据工况选择镀锌、达克罗或不锈钢材质。整体结构零件数量少、动作直观，建模完成后可直接用于干涉检查、装配指导和小批量五金件加工验证。
