七芯汽车拖车信号连接插座结构

　　该结构对应拖挂车辆尾部常用的七芯信号连接插座，主要布置在牵引车后保险杠附近或专用拖挂支架上，用于在牵引车与挂车、房车、拖板、农用机具之间建立灯光与信号回路。实际装车时，插座本体需要长期暴露在车尾区域，承受泥水飞溅、道路盐雾、温差变化以及插拔过程中的偏载，因此结构设计不能只关注端子导通，还必须兼顾密封、防尘、防误插、固定刚度和维护便利性。

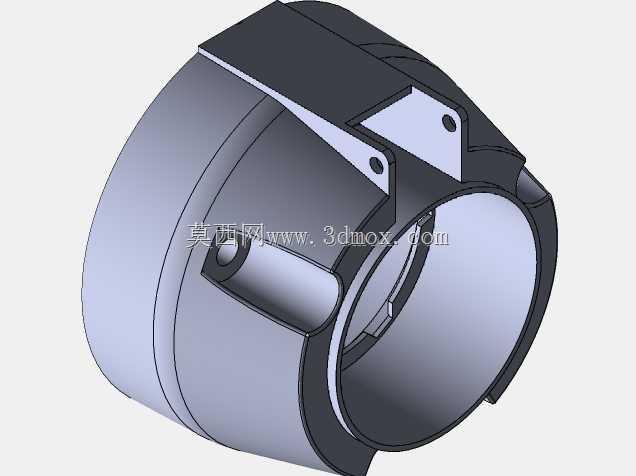

　　从外形上看，主体采用近似圆柱的壳体布局，前端为插孔端面，后端用于容纳线缆进线和内部压接空间。圆柱外壁设置有加强筋与安装耳，安装耳的开孔位置决定了整颗插座在车架或支架上的固定边界；建模时需要把螺栓孔中心距、耳板厚度、贴合面高度以及壳体最大外径一并校核，避免装配后与保险杠开孔、线束波纹管或拖挂球头机构发生干涉。壳体侧面的凸起区域并非单纯装饰，而是用于增强握持和扭转刚度，使插头在旋接或卡接到位时能够承受手部力矩，也能降低长期振动导致的壳体开裂风险。

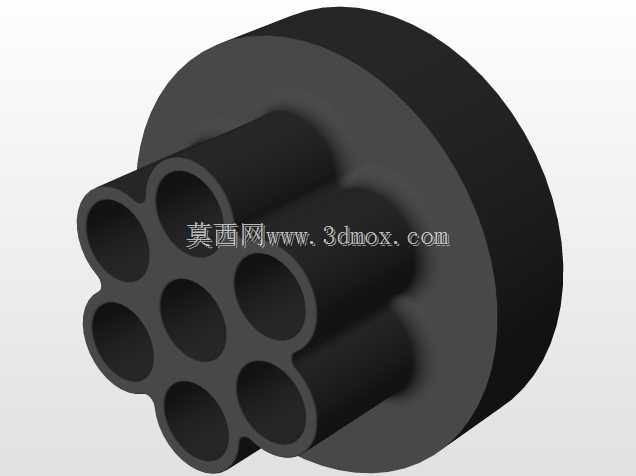

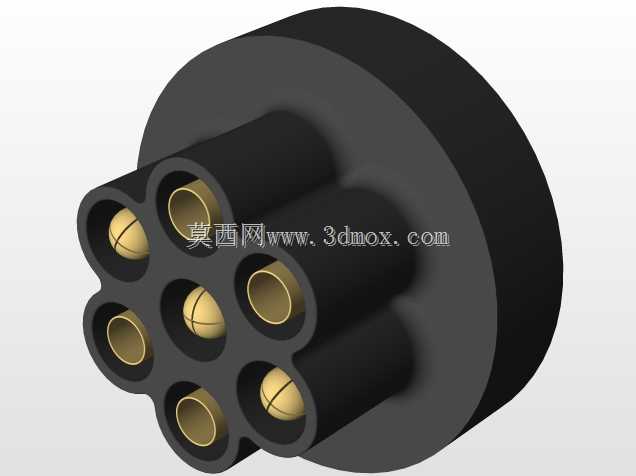

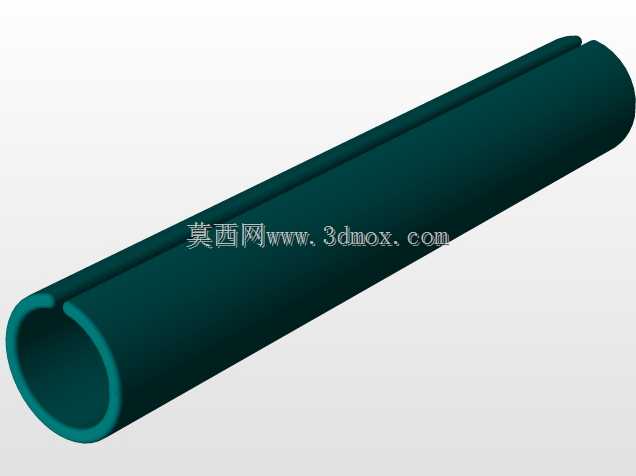

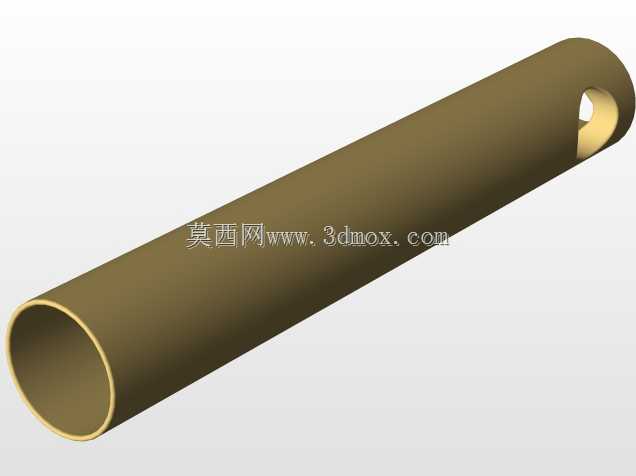

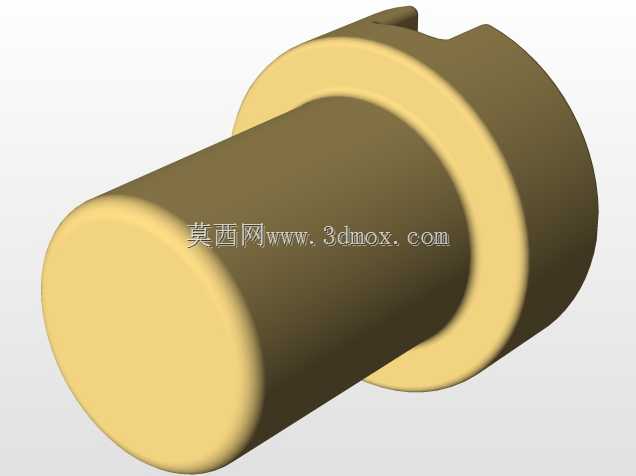

　　插孔端采用七芯排布，多个金属接触件沿端面分布，分别对应尾灯、制动灯、转向灯、示宽灯、接地以及辅助信号等回路。接触件周围的绝缘基座需要保证孔位间距和爬电距离，端子孔口设置导向倒角，使配套插头在视线不佳的车尾环境下也能较顺利对准。金属插孔端部呈现出明显的接触腔结构，建模时应保留孔深、壁厚和端子限位台阶，这些特征直接影响插针插入后的夹持力与导通稳定性。若只建立外观圆柱而省略内部孔位，后续制作线束工装或进行干涉检查时就无法验证插头配合状态。

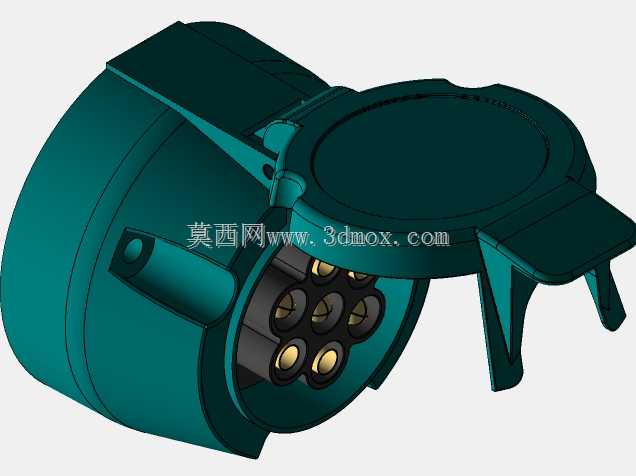

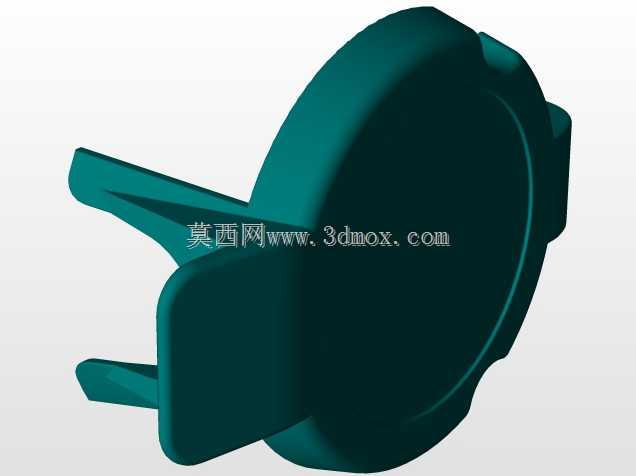

　　顶部防护盖通过铰链与主体相连，是该类户外接插件的关键结构。盖体闭合后覆盖插孔端面，可阻挡雨水、灰尘和石子进入接触腔；翻开状态下，盖体依靠铰链侧的限位形态保持开启，避免插拔线束时盖体回弹遮挡操作。盖体边缘与主体端面之间形成搭接关系，工程设计中通常会在该区域配合密封圈或唇边结构，使水流沿外侧排走，而不是直接流入端子区域。盖体上的平面和侧边加强形状，一方面提高薄板状盖体的抗弯能力，另一方面在闭合时提供明确的按压区域。

　　下部支撑脚与侧方卡爪体现了安装和配对定位思路。支撑脚并非承力主结构，却能在插座插入配套支架或与插头对接时提供姿态约束，减少端部晃动；侧方卡爪则用于形成锁紧反馈，使操作者在装配到位时获得明确的卡位感。对于拖挂场景而言，车辆行驶中的振动会持续作用在连接界面，如果缺少机械锁止，仅靠端子摩擦力很容易出现松脱，进而引发灯光信号中断。卡爪的斜面、圆角和根部加厚位置都应在三维模型中准确表达，因为这些细节决定了插入力、拔出力以及塑料件的疲劳寿命。

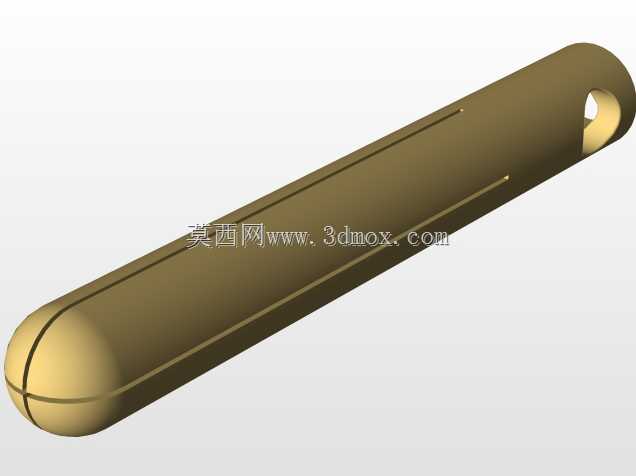

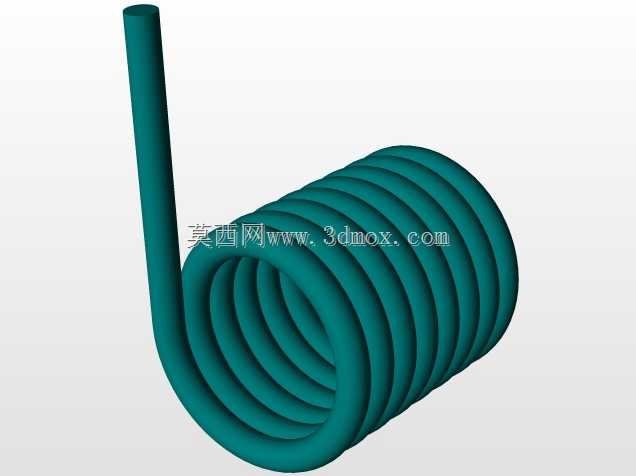

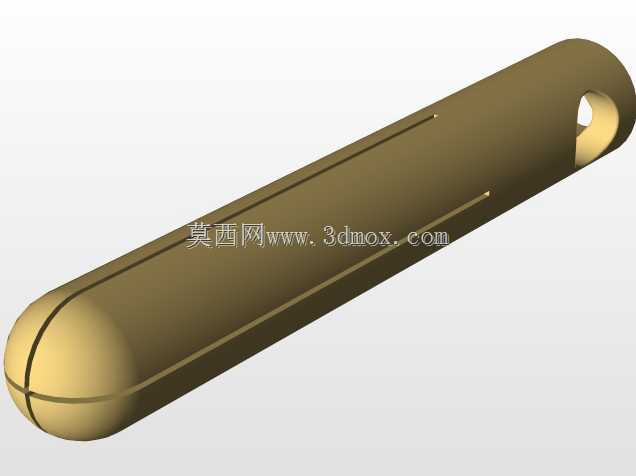

　　壳体材料思路偏向耐候绝缘塑料，外观面需要兼顾成型工艺：外壁尽量避免突变厚壁，筋位与主体交接处保留圆角，安装耳根部做加厚过渡，以降低注塑缩痕和应力集中。铰链区域属于反复弯折部位，结构上通常采用较小的弯曲半径并控制局部壁厚，使盖体多次开合后仍不易断裂。金属接触件则需要具备良好导电性和弹性，装配后通过绝缘基座定位，尾部与线缆压接或焊接，并在进线口处通过密封套、波纹管或灌胶方式形成防护。

　　在整车布置中，该插座的安装高度不能过低，否则涉水时容易长时间浸水；也不能过于靠近拖挂连接机构，否则转向或倒车时可能被牵引架撞击。模型可用于检查后保险杠开孔范围、插头插接后的手部操作空间、线缆最小弯曲半径以及防护盖全开角度。若用于房车或拖挂设备开发，还可在此基础上扩展不同标准的芯数排布、密封等级和支架形式，但核心逻辑始终一致：在有限的车尾空间内，为频繁插拔的信号回路提供稳定、可防护、可锁止的连接界面。
